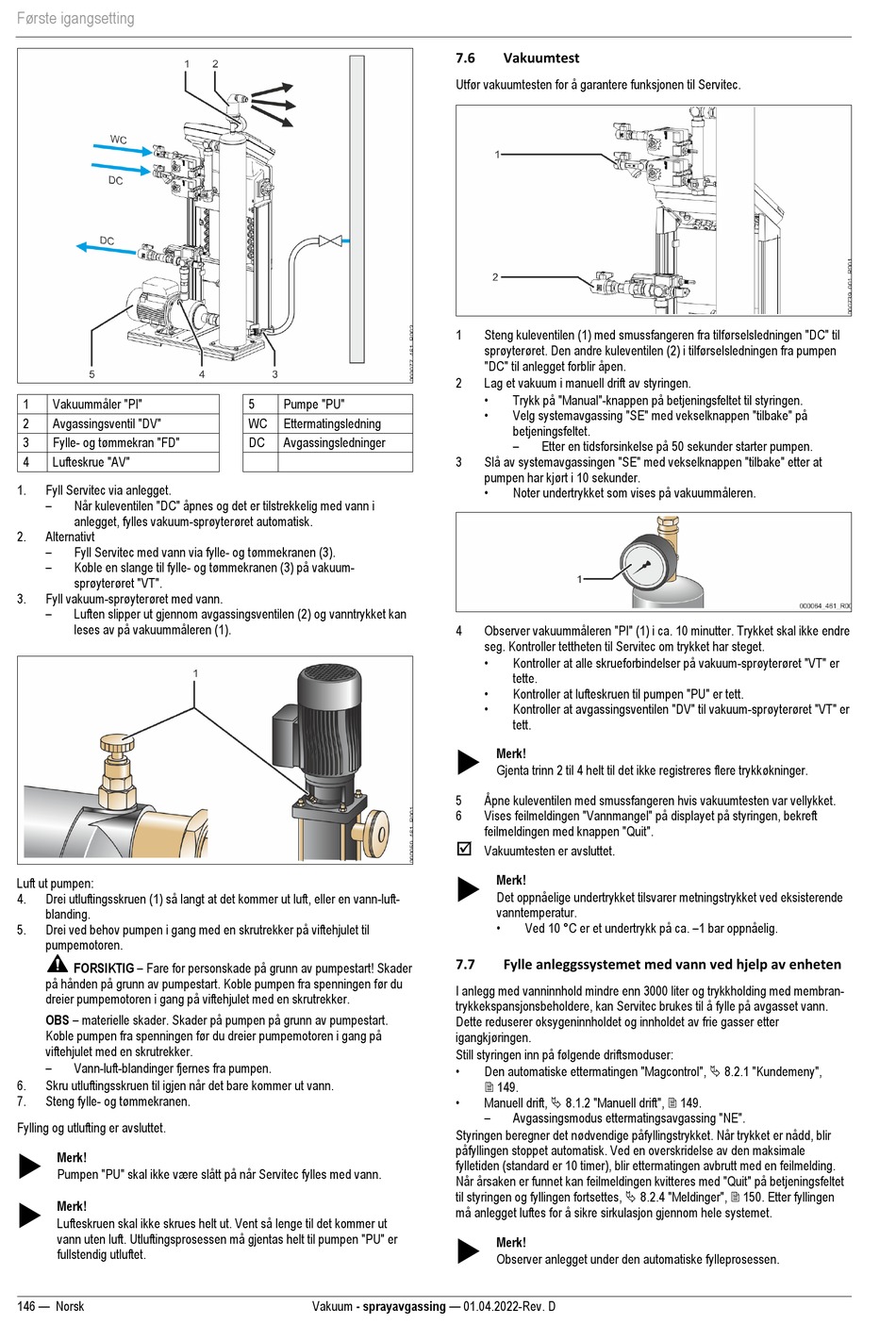

Reflex Servitec 35 Originalbetriebsanleitung Seite 146

Første igangsetting
1 Vakuummåler "PI"
2 Avgassingsventil "DV"
3 Fylle- og tømmekran "FD"
4 Lufteskrue "AV"
1. Fyll Servitec via anlegget.
–
Når kuleventilen "DC" åpnes og det er tilstrekkelig med vann i
anlegget, fylles vakuum-sprøyterøret automatisk.
2. Alternativt
–
Fyll Servitec med vann via fylle- og tømmekranen (3).
–
Koble en slange til fylle- og tømmekranen (3) på vakuum-
sprøyterøret "VT".
3. Fyll vakuum-sprøyterøret med vann.
–
Luften slipper ut gjennom avgassingsventilen (2) og vanntrykket kan
leses av på vakuummåleren (1).
Luft ut pumpen:
4. Drei utluftingsskruen (1) så langt at det kommer ut luft, eller en vann-luft-
blanding.
5. Drei ved behov pumpen i gang med en skrutrekker på viftehjulet til
pumpemotoren.
FORSIKTIG – Fare for personskade på grunn av pumpestart! Skader
på hånden på grunn av pumpestart. Koble pumpen fra spenningen før du
dreier pumpemotoren i gang på viftehjulet med en skrutrekker.
OBS – materielle skader. Skader på pumpen på grunn av pumpestart.
Koble pumpen fra spenningen før du dreier pumpemotoren i gang på
viftehjulet med en skrutrekker.
–
Vann-luft-blandinger fjernes fra pumpen.
6. Skru utluftingsskruen til igjen når det bare kommer ut vann.
7. Steng fylle- og tømmekranen.
Fylling og utlufting er avsluttet.

Merk!
Pumpen "PU" skal ikke være slått på når Servitec fylles med vann.

Merk!
Lufteskruen skal ikke skrues helt ut. Vent så lenge til det kommer ut
vann uten luft. Utluftingsprosessen må gjentas helt til pumpen "PU" er
fullstendig utluftet.
146 — Norsk
5 Pumpe "PU"
WC Ettermatingsledning
DC Avgassingsledninger
Vakuum - sprayavgassing — 01.04.2022-Rev. D
7.6 Vakuumtest
Utfør vakuumtesten for å garantere funksjonen til Servitec.
1 Steng kuleventilen (1) med smussfangeren fra tilførselsledningen "DC" til
sprøyterøret. Den andre kuleventilen (2) i tilførselsledningen fra pumpen
"DC" til anlegget forblir åpen.
2 Lag et vakuum i manuell drift av styringen.
•
Trykk på "Manual"-knappen på betjeningsfeltet til styringen.
•
Velg systemavgassing "SE" med vekselknappen "tilbake" på
betjeningsfeltet.
–
Etter en tidsforsinkelse på 50 sekunder starter pumpen.
3 Slå av systemavgassingen "SE" med vekselknappen "tilbake" etter at
pumpen har kjørt i 10 sekunder.
•
Noter undertrykket som vises på vakuummåleren.
4 Observer vakuummåleren "PI" (1) i ca. 10 minutter. Trykket skal ikke endre
seg. Kontroller tettheten til Servitec om trykket har steget.
•
Kontroller at alle skrueforbindelser på vakuum-sprøyterøret "VT" er
tette.
•
Kontroller at lufteskruen til pumpen "PU" er tett.
•
Kontroller at avgassingsventilen "DV" til vakuum-sprøyterøret "VT" er
tett.

Merk!
Gjenta trinn 2 til 4 helt til det ikke registreres flere trykkøkninger.
5 Åpne kuleventilen med smussfangeren hvis vakuumtesten var vellykket.
6 Vises feilmeldingen "Vannmangel" på displayet på styringen, bekreft
feilmeldingen med knappen "Quit".

Vakuumtesten er avsluttet.

Merk!
Det oppnåelige undertrykket tilsvarer metningstrykket ved eksisterende
vanntemperatur.
• Ved 10 °C er et undertrykk på ca. –1 bar oppnåelig.
7.7 Fylle anleggssystemet med vann ved hjelp av enheten
I anlegg med vanninnhold mindre enn 3000 liter og trykkholding med membran-
trykkekspansjonsbeholdere, kan Servitec brukes til å fylle på avgasset vann.
Dette reduserer oksygeninnholdet og innholdet av frie gasser etter
igangkjøringen.
Still styringen inn på følgende driftsmoduser:
•
Den automatiske ettermatingen "Magcontrol",  8.2.1 "Kundemeny",
 149.
•
Manuell drift,  8.1.2 "Manuell drift",  149.
–
Avgassingsmodus ettermatingsavgassing "NE".
Styringen beregner det nødvendige påfyllingstrykket. Når trykket er nådd, blir
påfyllingen stoppet automatisk. Ved en overskridelse av den maksimale
fylletiden (standard er 10 timer), blir ettermatingen avbrutt med en feilmelding.
Når årsaken er funnet kan feilmeldingen kvitteres med "Quit" på betjeningsfeltet
til styringen og fyllingen fortsettes,  8.2.4 "Meldinger",  150. Etter fyllingen
må anlegget luftes for å sikre sirkulasjon gjennom hele systemet.

Merk!
Observer anlegget under den automatiske fylleprosessen.
