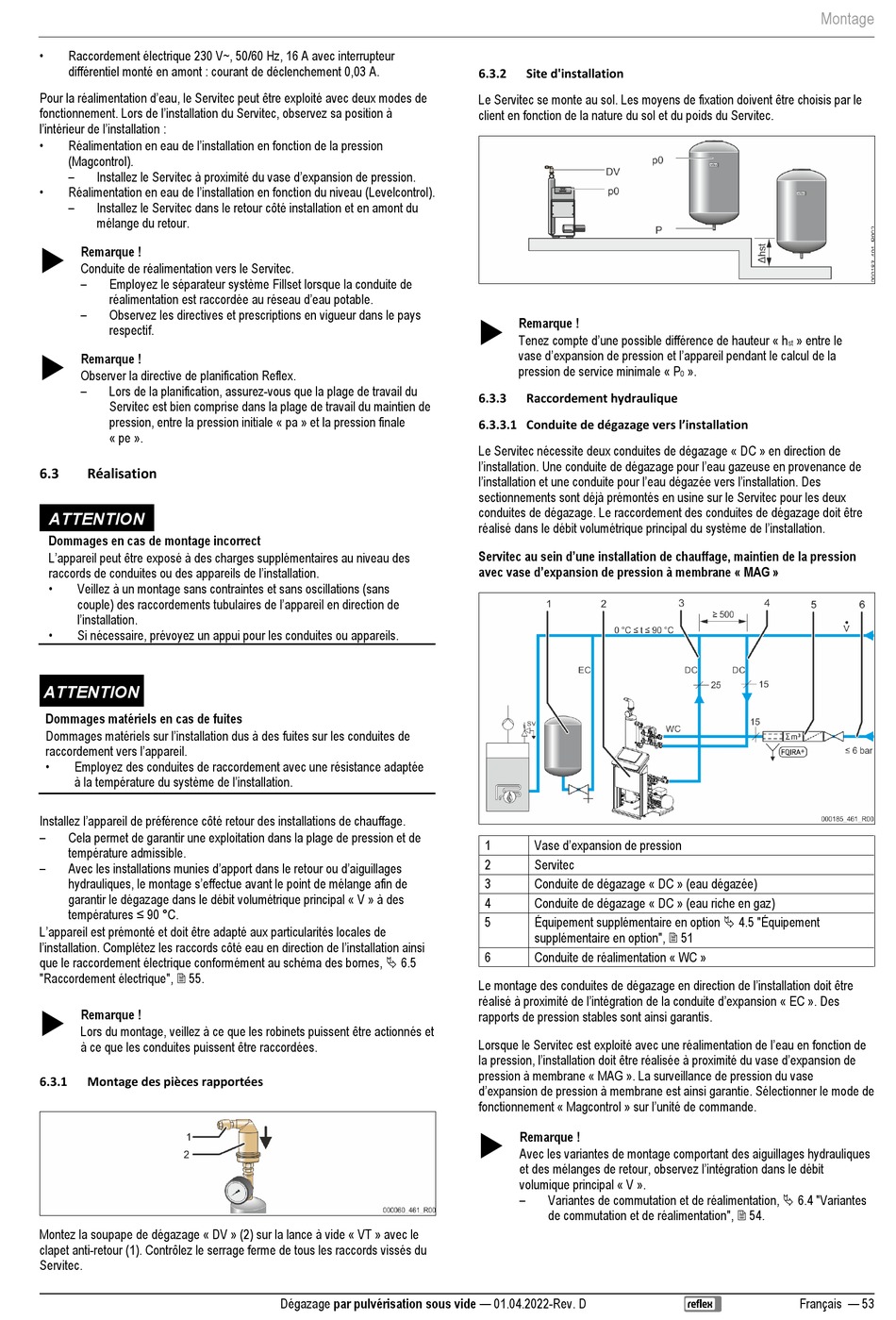

Reflex Servitec 35 Originalbetriebsanleitung Seite 53

•
Raccordement électrique 230 V~, 50/60 Hz, 16 A avec interrupteur
différentiel monté en amont : courant de déclenchement 0,03 A.
Pour la réalimentation d'eau, le Servitec peut être exploité avec deux modes de
fonctionnement. Lors de l'installation du Servitec, observez sa position à
l'intérieur de l'installation :
• Réalimentation en eau de l'installation en fonction de la pression
(Magcontrol).
– Installez le Servitec à proximité du vase d'expansion de pression.
• Réalimentation en eau de l'installation en fonction du niveau (Levelcontrol).
–
Installez le Servitec dans le retour côté installation et en amont du
mélange du retour.

Remarque !
Conduite de réalimentation vers le Servitec.
–
Employez le séparateur système Fillset lorsque la conduite de
réalimentation est raccordée au réseau d'eau potable.
–
Observez les directives et prescriptions en vigueur dans le pays
respectif.

Remarque !
Observer la directive de planification Reflex.
–
Lors de la planification, assurez-vous que la plage de travail du
Servitec est bien comprise dans la plage de travail du maintien de
pression, entre la pression initiale « pa » et la pression finale
« pe ».
6.3 Réalisation
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Veillez à un montage sans contraintes et sans oscillations (sans
couple) des raccordements tubulaires de l'appareil en direction de
l'installation.
•
Si nécessaire, prévoyez un appui pour les conduites ou appareils.
ATTENTION
Dommages matériels en cas de fuites
Dommages matériels sur l'installation dus à des fuites sur les conduites de
raccordement vers l'appareil.
•
Employez des conduites de raccordement avec une résistance adaptée
à la température du système de l'installation.
Installez l'appareil de préférence côté retour des installations de chauffage.
–
Cela permet de garantir une exploitation dans la plage de pression et de
température admissible.
– Avec les installations munies d'apport dans le retour ou d'aiguillages
hydrauliques, le montage s'effectue avant le point de mélange afin de
garantir le dégazage dans le débit volumétrique principal « V » à des
températures ≤ 90 °C.
L'appareil est prémonté et doit être adapté aux particularités locales de
l'installation. Complétez les raccords côté eau en direction de l'installation ainsi
que le raccordement électrique conformément au schéma des bornes,  6.5
"Raccordement électrique",  55.

Remarque !
Lors du montage, veillez à ce que les robinets puissent être actionnés et
à ce que les conduites puissent être raccordées.
6.3.1 Montage des pièces rapportées
Montez la soupape de dégazage « DV » (2) sur la lance à vide « VT » avec le
clapet anti-retour (1). Contrôlez le serrage ferme de tous les raccords vissés du
Servitec.
Dégazage par pulvérisation sous vide — 01.04.2022-Rev. D
6.3.2 Site d'installation
Le Servitec se monte au sol. Les moyens de fixation doivent être choisis par le
client en fonction de la nature du sol et du poids du Servitec.

Remarque !
Tenez compte d'une possible différence de hauteur « h
vase d'expansion de pression et l'appareil pendant le calcul de la
pression de service minimale « P
6.3.3 Raccordement hydraulique
6.3.3.1 Conduite de dégazage vers l'installation
Le Servitec nécessite deux conduites de dégazage « DC » en direction de
l'installation. Une conduite de dégazage pour l'eau gazeuse en provenance de
l'installation et une conduite pour l'eau dégazée vers l'installation. Des
sectionnements sont déjà prémontés en usine sur le Servitec pour les deux
conduites de dégazage. Le raccordement des conduites de dégazage doit être
réalisé dans le débit volumétrique principal du système de l'installation.
Servitec au sein d'une installation de chauffage, maintien de la pression
avec vase d'expansion de pression à membrane « MAG »
Vase d'expansion de pression
1
2 Servitec
3 Conduite de dégazage « DC » (eau dégazée)
4 Conduite de dégazage « DC » (eau riche en gaz)
Équipement supplémentaire en option  4.5 "Équipement
5
supplémentaire en option",  51
6 Conduite de réalimentation « WC »
Le montage des conduites de dégazage en direction de l'installation doit être
réalisé à proximité de l'intégration de la conduite d'expansion « EC ». Des
rapports de pression stables sont ainsi garantis.
Lorsque le Servitec est exploité avec une réalimentation de l'eau en fonction de
la pression, l'installation doit être réalisée à proximité du vase d'expansion de
pression à membrane « MAG ». La surveillance de pression du vase
d'expansion de pression à membrane est ainsi garantie. Sélectionner le mode de
fonctionnement « Magcontrol » sur l'unité de commande.

Remarque !
Avec les variantes de montage comportant des aiguillages hydrauliques
et des mélanges de retour, observez l'intégration dans le débit
volumique principal « V ».
–
Variantes de commutation et de réalimentation,  6.4 "Variantes
de commutation et de réalimentation",  54.
Montage
» entre le
st
».
0
