Montage

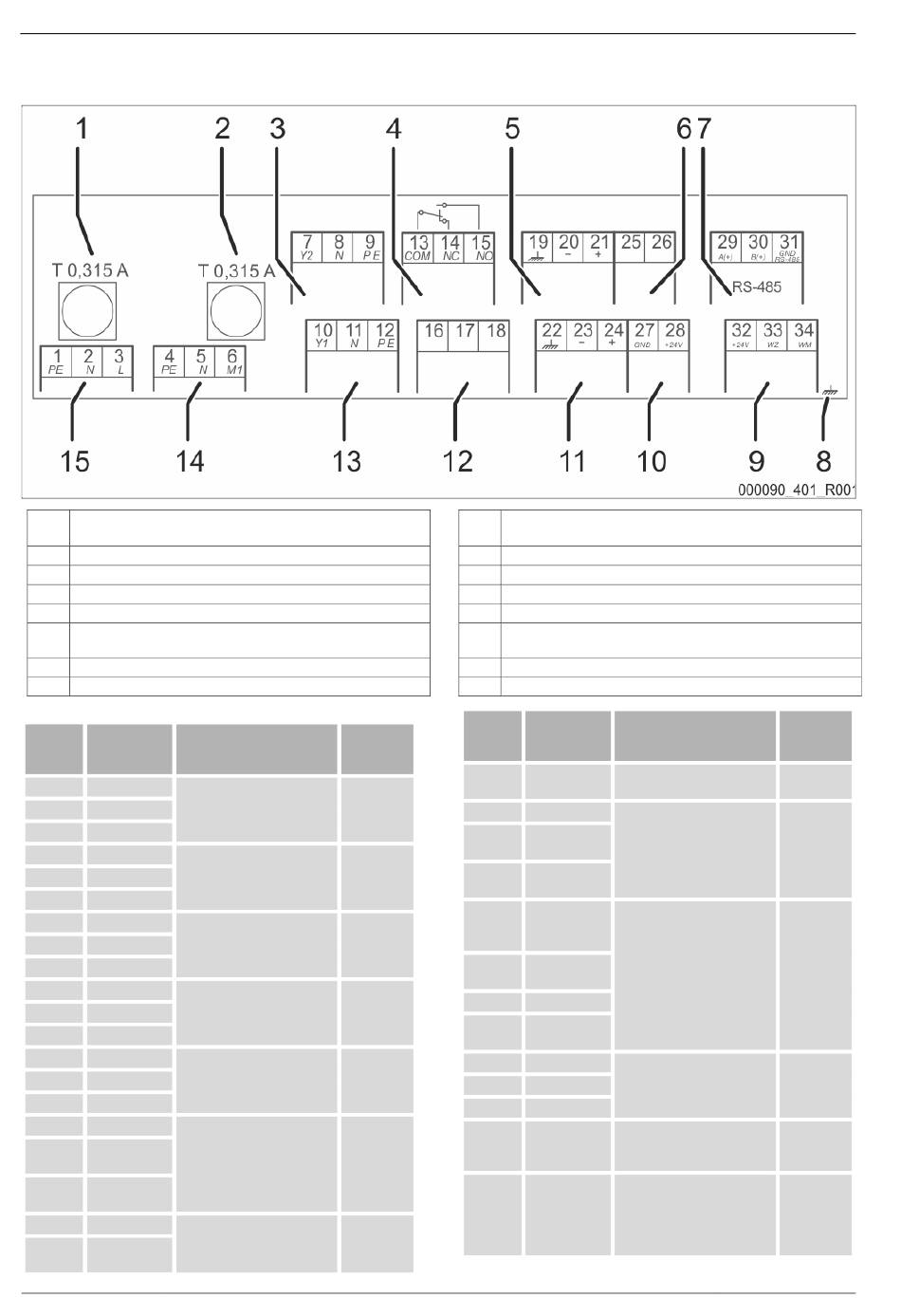

6.5.1 Schéma des bornes
1
Fusible principal
2 Fusible pour robinet à boisseau sphérique motorisé
3 Soupape de réglage dégazage CD
4 Message groupé
5 En option pour conductivité
6 Robinet à boisseau sphérique de régulation (grandeur de réglage (25) /
valeur de retour (46))
7 Interface RS-485
8 ---
Numéro
de la Signal
borne
1 PE
Alimentation électrique 230 V
2 N par câble avec fiche de
secteur.
3 L
4 PE
5N N Pompe PU
6 M1 M 1
7 Y2
Soupape de réglage dégazage
8 N
CD
9 PE
10 Y 1
Soupape de réalimentation
11 N
« WV »
12 PE
13 COM
Message groupé (sans
14 NC
potentiel).
15 NO
16 libre
Demande externe de
réalimentation d'une station de
17 Réalimentation
(230 V) maintien de pression, régler la
commande sur
18 Réalimentation
« Levelcontrol » !
(230 V)
19 Blindage PE
Entrée analogique Niveau,
n'est pas employée avec cet
20 Niveau -
appareil.
(signal)
56 — Français
Fonction Câblage
En usine
En usine
En usine
En usine
Côté client,
en option
Côté client,
en option
---
Dégazage par pulvérisation sous vide — 01.04.2022-Rev. D
9 Entrées numériques:
Compteur d'eau; Manque d'eau
10 Robinet à boisseau sphérique de régulation (alimentation)
11 Entrée analogique pour la pression
12 Demande externe de réalimentation (uniquement avec Levelcontrol)
13 Soupape de réalimentation WV
14
Pompe
15 Alimentation secteur
Numéro
de la Signal
borne
21 Niveau + (+
18 V)
22 PE (blindage)
23 Pression -
(signal) Entrée analogique de pression
24 Pression + (+
18 V)
25 0 à 10 V
(grandeur de
réglage)
26 0 à 10 V (retour
Robinet à boisseau sphérique
d'information)
27 GND
28 + 24 V
(alimentation)
29 A +
30 B - Interface RS-485.
31 GND
Contacteur de manque d'eau -
+ 24 V
32 Protection contre la marche à
sec
Compteur d'eau à impulsions,
pour l'évaluation de la
33 E1 réalimentation, borne 32/33
fermée = impulsion de
comptage.
Fonction Câblage
En usine
En usine
de régulation
Côté client,
en option
En usine
Côté client,
en option
