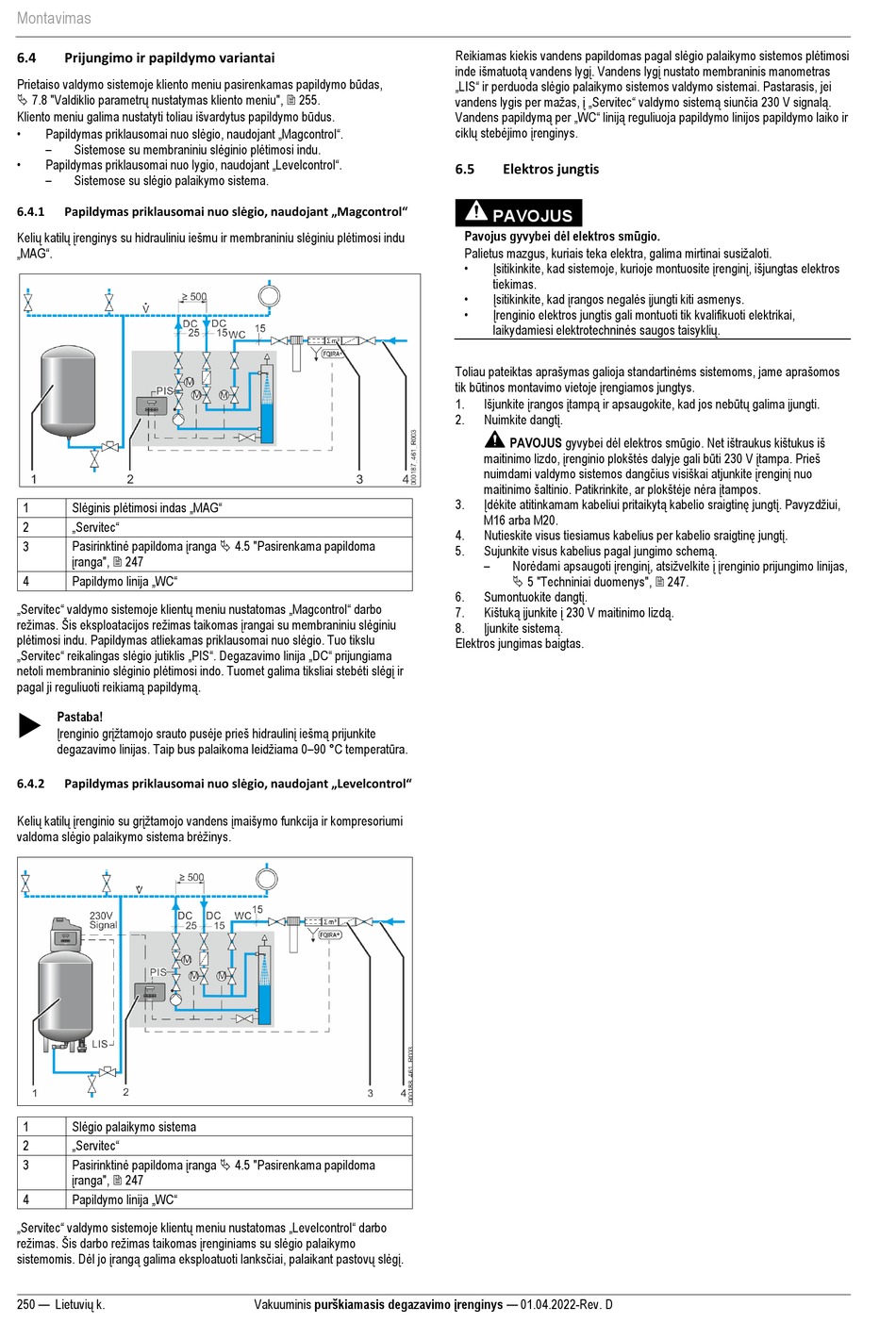

Montavimas
6.4 Prijungimo ir papildymo variantai
Prietaiso valdymo sistemoje kliento meniu pasirenkamas papildymo būdas,
 7.8 "Valdiklio parametrų nustatymas kliento meniu",  255.
Kliento meniu galima nustatyti toliau išvardytus papildymo būdus.
• Papildymas priklausomai nuo slėgio, naudojant „Magcontrol".
– Sistemose su membraniniu slėginio plėtimosi indu.
• Papildymas priklausomai nuo lygio, naudojant „Levelcontrol".
– Sistemose su slėgio palaikymo sistema.
Papildymas priklausomai nuo slėgio, naudojant „Magcontrol"
6.4.1
Kelių katilų įrenginys su hidrauliniu iešmu ir membraniniu slėginiu plėtimosi indu
„MAG".
Slėginis plėtimosi indas „MAG"
1
„Servitec"
2
Pasirinktinė papildoma įranga  4.5 "Pasirenkama papildoma
3
įranga",  247
Papildymo linija „WC"
4
„Servitec" valdymo sistemoje klientų meniu nustatomas „Magcontrol" darbo
režimas. Šis eksploatacijos režimas taikomas įrangai su membraniniu slėginiu
plėtimosi indu. Papildymas atliekamas priklausomai nuo slėgio. Tuo tikslu
„Servitec" reikalingas slėgio jutiklis „PIS". Degazavimo linija „DC" prijungiama
netoli membraninio slėginio plėtimosi indo. Tuomet galima tiksliai stebėti slėgį ir
pagal ji reguliuoti reikiamą papildymą.

Pastaba!
Įrenginio grįžtamojo srauto pusėje prieš hidraulinį iešmą prijunkite
degazavimo linijas. Taip bus palaikoma leidžiama 0–90 °C temperatūra.
Papildymas priklausomai nuo slėgio, naudojant „Levelcontrol"
6.4.2
Kelių katilų įrenginio su grįžtamojo vandens įmaišymo funkcija ir kompresoriumi
valdoma slėgio palaikymo sistema brėžinys.
Slėgio palaikymo sistema
1
„Servitec"
2
Pasirinktinė papildoma įranga  4.5 "Pasirenkama papildoma
3
įranga",  247
Papildymo linija „WC"
4
„Servitec" valdymo sistemoje klientų meniu nustatomas „Levelcontrol" darbo
režimas. Šis darbo režimas taikomas įrenginiams su slėgio palaikymo
sistemomis. Dėl jo įrangą galima eksploatuoti lanksčiai, palaikant pastovų slėgį.
250 — Lietuvių k.
Vakuuminis purškiamasis degazavimo ǂrenginys — 01.04.2022-Rev. D
Reikiamas kiekis vandens papildomas pagal slėgio palaikymo sistemos plėtimosi
inde išmatuotą vandens lygį. Vandens lygį nustato membraninis manometras
„LIS" ir perduoda slėgio palaikymo sistemos valdymo sistemai. Pastarasis, jei
vandens lygis per mažas, į „Servitec" valdymo sistemą siunčia 230 V signalą.
Vandens papildymą per „WC" liniją reguliuoja papildymo linijos papildymo laiko ir
ciklų stebėjimo įrenginys.
6.5 Elektros jungtis
PAVOJUS
Pavojus gyvybei dưl elektros smǛgio.
Palietus mazgus, kuriais teka elektra, galima mirtinai susižaloti.
• Įsitikinkite, kad sistemoje, kurioje montuosite įrenginį, išjungtas elektros
tiekimas.
• Įsitikinkite, kad įrangos negalės įjungti kiti asmenys.
• Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos taisyklių.
Toliau pateiktas aprašymas galioja standartinėms sistemoms, jame aprašomos
tik būtinos montavimo vietoje įrengiamos jungtys.
Išjunkite įrangos įtampą ir apsaugokite, kad jos nebūtų galima įjungti.
1.
Nuimkite dangtį.
2.
PAVOJUS gyvybei dėl elektros smūgio. Net ištraukus kištukus iš
maitinimo lizdo, įrenginio plokštės dalyje gali būti 230 V įtampa. Prieš
nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį nuo
maitinimo šaltinio. Patikrinkite, ar plokštėje nėra įtampos.
Įdėkite atitinkamam kabeliui pritaikytą kabelio sraigtinę jungtį. Pavyzdžiui,
3.
M16 arba M20.
Nutieskite visus tiesiamus kabelius per kabelio sraigtinę jungtį.
4.
Sujunkite visus kabelius pagal jungimo schemą.
5.
– Norėdami apsaugoti įrenginį, atsižvelkite į įrenginio prijungimo linijas,
 5 "Techniniai duomenys",  247.
Sumontuokite dangtį.
6.
Kištuką įjunkite į 230 V maitinimo lizdą.
7.
Įjunkite sistemą.
8.
Elektros jungimas baigtas.
