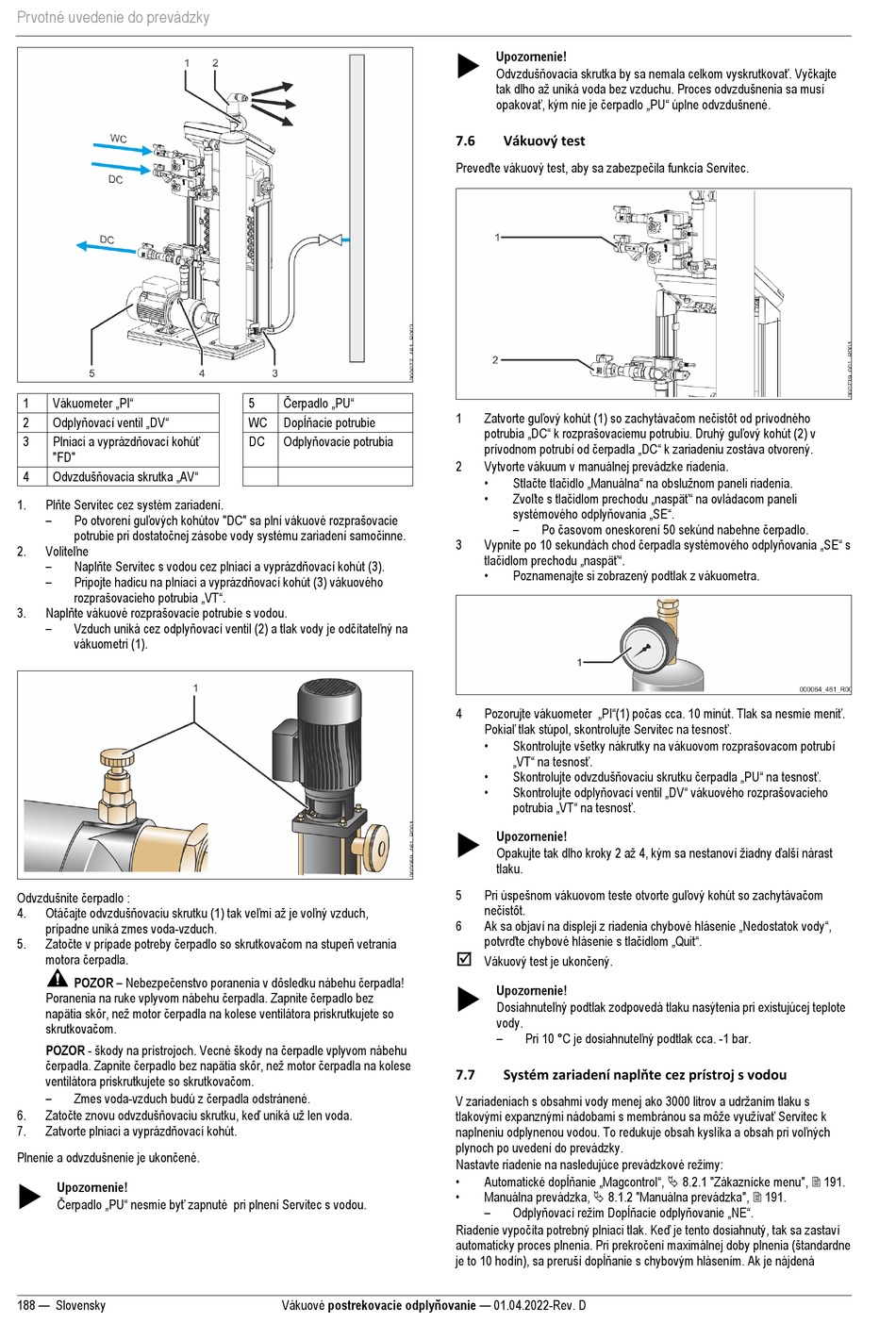

Reflex Servitec 35 Originalbetriebsanleitung Seite 188

Prvotné uvedenie do prevádzky
Vákuometer „PI"
1
Odplyňovací ventil „DV"
2
Plniaci a vyprázdňovací kohúť
3
"FD"
Odvzdušňovacia skrutka „AV"
4
Plňte Servitec cez systém zariadení.
1.
– Po otvorení guľových kohútov "DC" sa plní vákuové rozprašovacie
potrubie pri dostatočnej zásobe vody systému zariadení samočinne.
Voliteľne
2.
– Naplňte Servitec s vodou cez plniaci a vyprázdňovací kohút (3).
– Pripojte hadicu na plniaci a vyprázdňovací kohút (3) vákuového
rozprašovacieho potrubia „VT".
Naplňte vákuové rozprašovacie potrubie s vodou.
3.
– Vzduch uniká cez odplyňovací ventil (2) a tlak vody je odčítateľný na
vákuometri (1).
Odvzdušnite čerpadlo :
Otáčajte odvzdušňovaciu skrutku (1) tak veľmi až je voľný vzduch,
4.
prípadne uniká zmes voda-vzduch.
Zatočte v prípade potreby čerpadlo so skrutkovačom na stupeň vetrania
5.
motora čerpadla.
POZOR – Nebezpečenstvo poranenia v dôsledku nábehu čerpadla!
Poranenia na ruke vplyvom nábehu čerpadla. Zapnite čerpadlo bez
napätia skôr, než motor čerpadla na kolese ventilátora priskrutkujete so
skrutkovačom.
POZOR - škody na prístrojoch. Vecné škody na čerpadle vplyvom nábehu
čerpadla. Zapnite čerpadlo bez napätia skôr, než motor čerpadla na kolese
ventilátora priskrutkujete so skrutkovačom.
– Zmes voda-vzduch budú z čerpadla odstránené.
Zatočte znovu odvzdušňovaciu skrutku, keď uniká už len voda.
6.
Zatvorte plniaci a vyprázdňovací kohút.
7.
Plnenie a odvzdušnenie je ukončené.

Upozornenie!
Čerpadlo „PU" nesmie byť zapnuté pri plnení Servitec s vodou.
188 — Slovensky
Čerpadlo „PU"
5
Dopĺňacie potrubie
WC
Odplyňovacie potrubia
DC
Vákuové postrekovacie odplyĥovanie — 01.04.2022-Rev. D

Upozornenie!
Odvzdušňovacia skrutka by sa nemala celkom vyskrutkovať. Vyčkajte
tak dlho až uniká voda bez vzduchu. Proces odvzdušnenia sa musí
opakovať, kým nie je čerpadlo „PU" úplne odvzdušnené.
7.6 Vákuový test
Preveďte vákuový test, aby sa zabezpečila funkcia Servitec.
Zatvorte guľový kohút (1) so zachytávačom nečistôt od prívodného
1
potrubia „DC" k rozprašovaciemu potrubiu. Druhý guľový kohút (2) v
prívodnom potrubí od čerpadla „DC" k zariadeniu zostáva otvorený.
2 Vytvorte vákuum v manuálnej prevádzke riadenia.
• Stlačte tlačidlo „Manuálna" na obslužnom paneli riadenia.
• Zvoľte s tlačidlom prechodu „naspäť" na ovládacom paneli
systémového odplyňovania „SE".
– Po časovom oneskorení 50 sekúnd nabehne čerpadlo.
Vypnite po 10 sekundách chod čerpadla systémového odplyňovania „SE" s
3
tlačidlom prechodu „naspäť".
•
Poznamenajte si zobrazený podtlak z vákuometra.
Pozorujte vákuometer „PI"(1) počas cca. 10 minút. Tlak sa nesmie meniť.
4
Pokiaľ tlak stúpol, skontrolujte Servitec na tesnosť.
• Skontrolujte všetky nákrutky na vákuovom rozprašovacom potrubí
„VT" na tesnosť.
• Skontrolujte odvzdušňovaciu skrutku čerpadla „PU" na tesnosť.
• Skontrolujte odplyňovací ventil „DV" vákuového rozprašovacieho
potrubia „VT" na tesnosť.

Upozornenie!
Opakujte tak dlho kroky 2 až 4, kým sa nestanoví žiadny ďalší nárast
tlaku.
Pri úspešnom vákuovom teste otvorte guľový kohút so zachytávačom
5
nečistôt.
Ak sa objaví na displeji z riadenia chybové hlásenie „Nedostatok vody",
6
potvrďte chybové hlásenie s tlačidlom „Quit".

Vákuový test je ukončený.

Upozornenie!
Dosiahnuteľný podtlak zodpovedá tlaku nasýtenia pri existujúcej teplote
vody.
– Pri 10 °C je dosiahnuteľný podtlak cca. -1 bar.
Systém zariadení naplňte cez prístroj s vodou
7.7
V zariadeniach s obsahmi vody menej ako 3000 litrov a udržaním tlaku s
tlakovými expanznými nádobami s membránou sa môže využívať Servitec k
naplneniu odplynenou vodou. To redukuje obsah kyslíka a obsah pri voľných
plynoch po uvedení do prevádzky.
Nastavte riadenie na nasledujúce prevádzkové režimy:
• Automatické dopĺňanie „Magcontrol",  8.2.1 "Zákaznícke menu",  191.
•
Manuálna prevádzka,  8.1.2 "Manuálna prevádzka",  191.
– Odplyňovací režim Dopĺňacie odplyňovanie „NE".
Riadenie vypočíta potrebný plniaci tlak. Keď je tento dosiahnutý, tak sa zastaví
automaticky proces plnenia. Pri prekročení maximálnej doby plnenia (štandardne
je to 10 hodín), sa preruší dopĺňanie s chybovým hlásením. Ak je nájdená
