Reflex Servitec 35 Originalbetriebsanleitung Seite 78

Montage

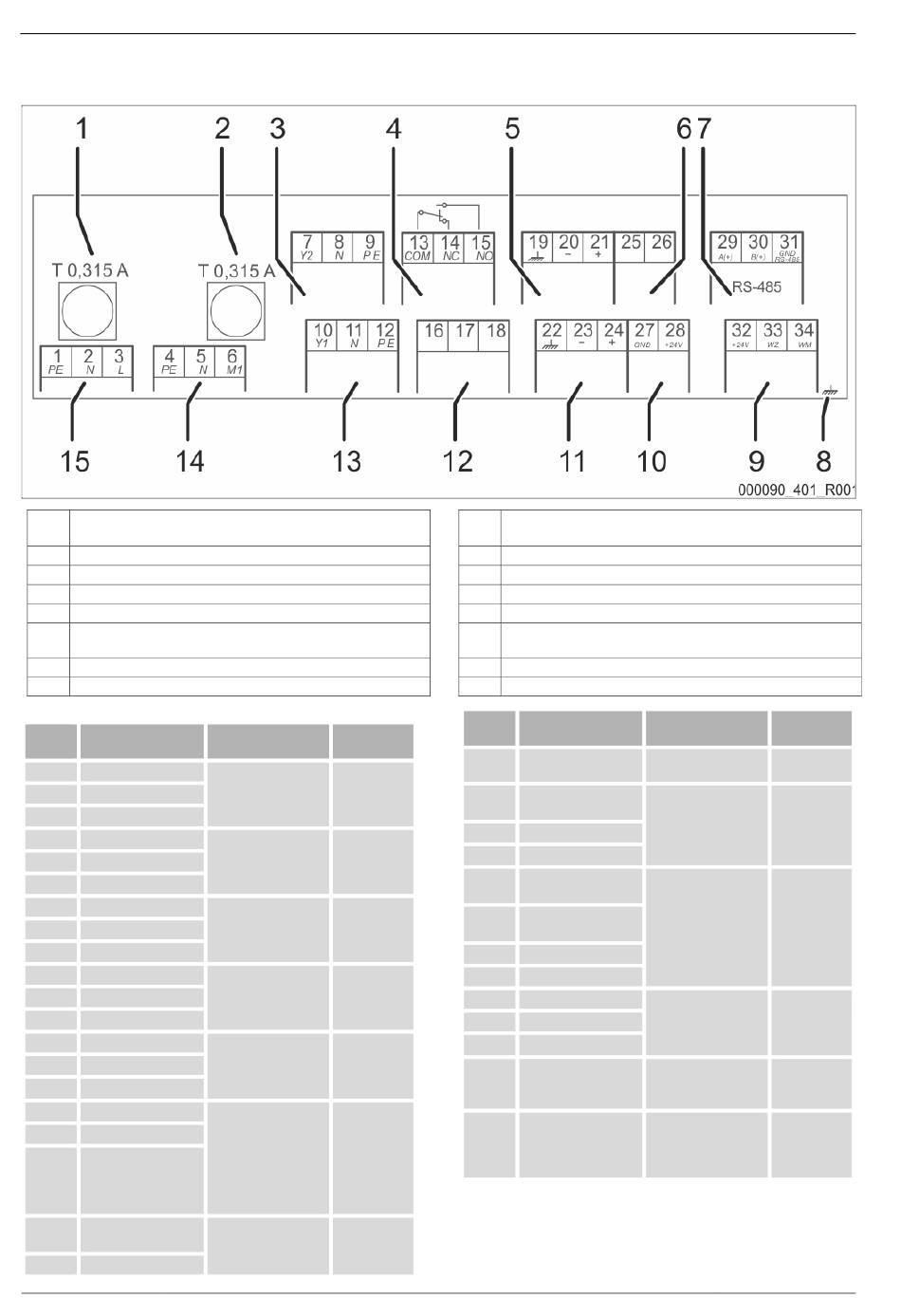

6.5.1 Schakelschema
1 Hoofdzekering
2 Zekering voor motorkogelklep
3 Regelklep ontgassing CD
4 Sammelmeldung
5 Optioneel voor geleidbaarheid
6 Regelkogelklep
(regelbare variabele (25) / Outputwaarde (46))
7 Interface RS-485
8 ---
Klem-
Signaal
nummer
1 PE
2 N
3 L
4 PE
5N N
6 M1 M 1
7 Y2
8 N
9 PE
10 Y 1
11 N
12 PE
13 COM
14 NC
15 NO
16 vrij
17 Bijvulling (230 V)
18 Bijvulling (230 V)
Beschermingsgeleider
19
(PE)
20 - niveau (signaal)
78 — Nederlands
Functie Bekabeling
230 V Te voorzien
voedingsspanning via door de
kabel met stekker. fabrikant
Te voorzien
Pomp PU door de
fabrikant
Te voorzien
Regelklep ontgassing
door de
CD
fabrikant
Te voorzien
Bijvulklep WV door de
fabrikant
Te voorzien
door de
Verzamelmelding
(potentiaalvrij). eigenaar/klant,
optie
Externe aanvraag van
een drukbehoudstation
Te voorzien
voor een
door de
bijvulprocedure;
eigenaar/klant,
besturingseenheid op
optie
"Levelcontrol"
instellen!
Analoge ingang voor
---
niveau; wordt niet
Vacuüm – sproei-ontgassing — 01.04.2022-Rev. D
9 Digitale ingangen:
Watermeter; Watertekort
10 Regelkogelklep (voeding)
11 Analoge ingang voor druk
12 Externe aanvraag voor bijvullen (alleen bij Levelcontrol)
13 Bijvulklep WV
14 Pomp
15 Netvoeding
Klem-
Signaal
nummer
21 + Niveau (+ 18 V)
22 PE
(beschermingsgeleider)
23 - druk (signaal)
24 + druk (+ 18 V)
0 – 10 V (regelbare
25
variabele)
0 – 10 V
26
(feedbacksignaal)
27 GND
28 + 24 V (voeding)
29 A +
30 B -
GND
31
+ 24 V
32
33 E1
Functie Bekabeling
gebruikt bij het
apparaat.
Te voorzien
Analoge ingang druk door de
fabrikant
Te voorzien
Regelkogelklep door de
fabrikant
Te voorzien
door de
Interface RS-485.
eigenaar/klant,
optie
Te voorzien
Watertekortschakelaar
door de
- droogdraaibeveiliging
fabrikant
Contactwatermeter, ter Te voorzien
beoordeling van de door de
bijvulling, klem 32/33 eigenaar/klant,
gesloten = telimpuls. optie
