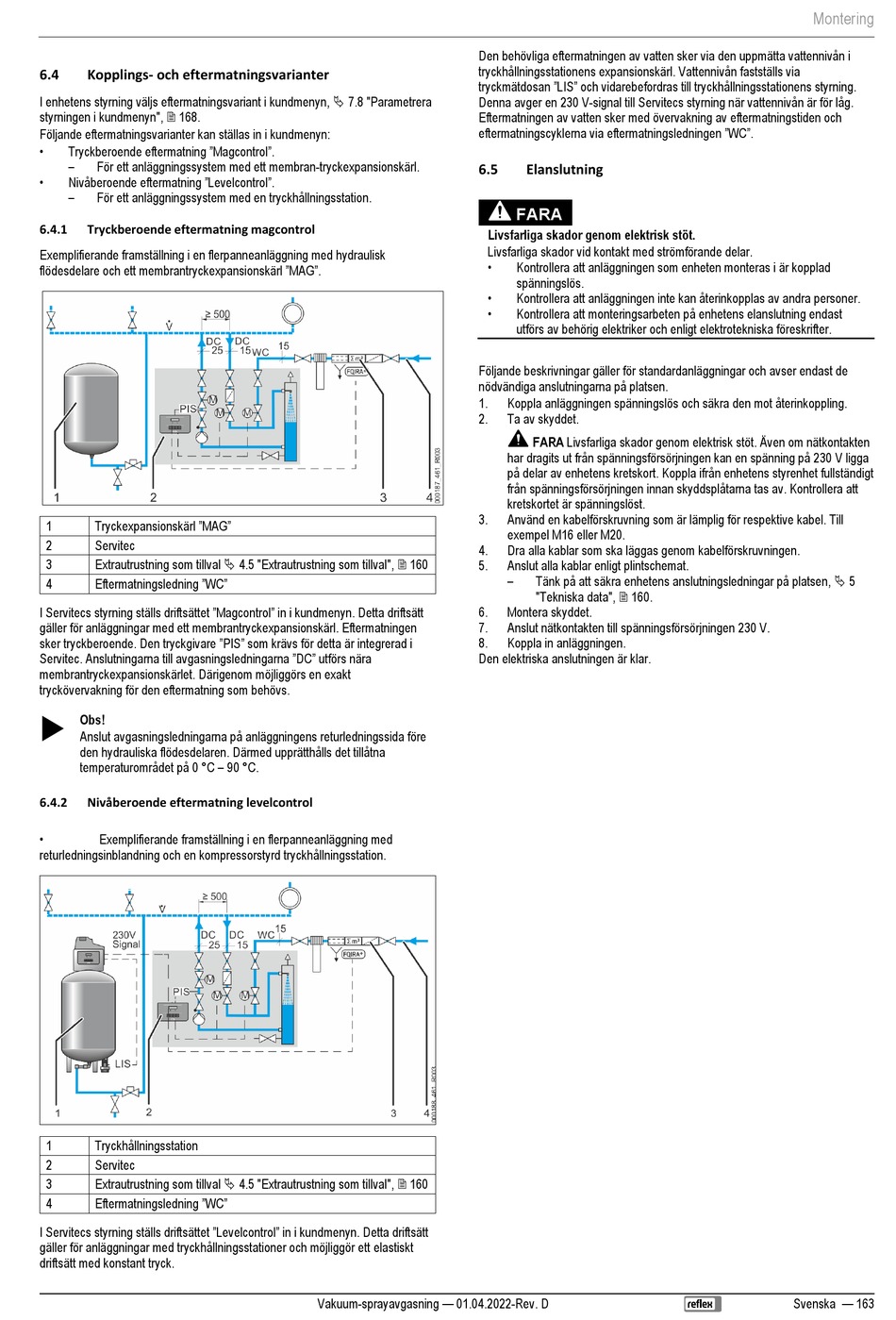

6.4 Kopplings- och eftermatningsvarianter
I enhetens styrning väljs eftermatningsvariant i kundmenyn,  7.8 "Parametrera
styrningen i kundmenyn",  168.
Följande eftermatningsvarianter kan ställas in i kundmenyn:
• Tryckberoende eftermatning "Magcontrol".
–
För ett anläggningssystem med ett membran-tryckexpansionskärl.
• Nivåberoende eftermatning "Levelcontrol".
–
För ett anläggningssystem med en tryckhållningsstation.
6.4.1 Tryckberoende eftermatning magcontrol
Exemplifierande framställning i en flerpanneanläggning med hydraulisk
flödesdelare och ett membrantryckexpansionskärl "MAG".
Tryckexpansionskärl "MAG"
1
2 Servitec
Extrautrustning som tillval  4.5 "Extrautrustning som tillval",  160
3
Eftermatningsledning "WC"
4
I Servitecs styrning ställs driftsättet "Magcontrol" in i kundmenyn. Detta driftsätt
gäller för anläggningar med ett membrantryckexpansionskärl. Eftermatningen
sker tryckberoende. Den tryckgivare "PIS" som krävs för detta är integrerad i
Servitec. Anslutningarna till avgasningsledningarna "DC" utförs nära
membrantryckexpansionskärlet. Därigenom möjliggörs en exakt
tryckövervakning för den eftermatning som behövs.

Obs!
Anslut avgasningsledningarna på anläggningens returledningssida före
den hydrauliska flödesdelaren. Därmed upprätthålls det tillåtna
temperaturområdet på 0 °C – 90 °C.
6.4.2 Nivåberoende eftermatning levelcontrol
•
Exemplifierande framställning i en flerpanneanläggning med
returledningsinblandning och en kompressorstyrd tryckhållningsstation.
1 Tryckhållningsstation
2 Servitec
Extrautrustning som tillval  4.5 "Extrautrustning som tillval",  160
3
Eftermatningsledning "WC"
4
I Servitecs styrning ställs driftsättet "Levelcontrol" in i kundmenyn. Detta driftsätt
gäller för anläggningar med tryckhållningsstationer och möjliggör ett elastiskt
driftsätt med konstant tryck.
Den behövliga eftermatningen av vatten sker via den uppmätta vattennivån i
tryckhållningsstationens expansionskärl. Vattennivån fastställs via
tryckmätdosan "LIS" och vidarebefordras till tryckhållningsstationens styrning.
Denna avger en 230 V-signal till Servitecs styrning när vattennivån är för låg.
Eftermatningen av vatten sker med övervakning av eftermatningstiden och
eftermatningscyklerna via eftermatningsledningen "WC".
6.5
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
•
•
•
Följande beskrivningar gäller för standardanläggningar och avser endast de
nödvändiga anslutningarna på platsen.
1.
2.
3.
4.
5.
6.
7.
8.
Den elektriska anslutningen är klar.
Vakuum-sprayavgasning — 01.04.2022-Rev. D
Elanslutning
FARA
Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
Kontrollera att anläggningen inte kan återinkopplas av andra personer.
Kontrollera att monteringsarbeten på enhetens elanslutning endast
utförs av behörig elektriker och enligt elektrotekniska föreskrifter.
Koppla anläggningen spänningslös och säkra den mot återinkoppling.
Ta av skyddet.
FARA Livsfarliga skador genom elektrisk stöt. Även om nätkontakten
har dragits ut från spänningsförsörjningen kan en spänning på 230 V ligga
på delar av enhetens kretskort. Koppla ifrån enhetens styrenhet fullständigt
från spänningsförsörjningen innan skyddsplåtarna tas av. Kontrollera att
kretskortet är spänningslöst.
Använd en kabelförskruvning som är lämplig för respektive kabel. Till
exempel M16 eller M20.
Dra alla kablar som ska läggas genom kabelförskruvningen.
Anslut alla kablar enligt plintschemat.
–
Tänk på att säkra enhetens anslutningsledningar på platsen,  5
"Tekniska data",  160.
Montera skyddet.
Anslut nätkontakten till spänningsförsörjningen 230 V.
Koppla in anläggningen.
