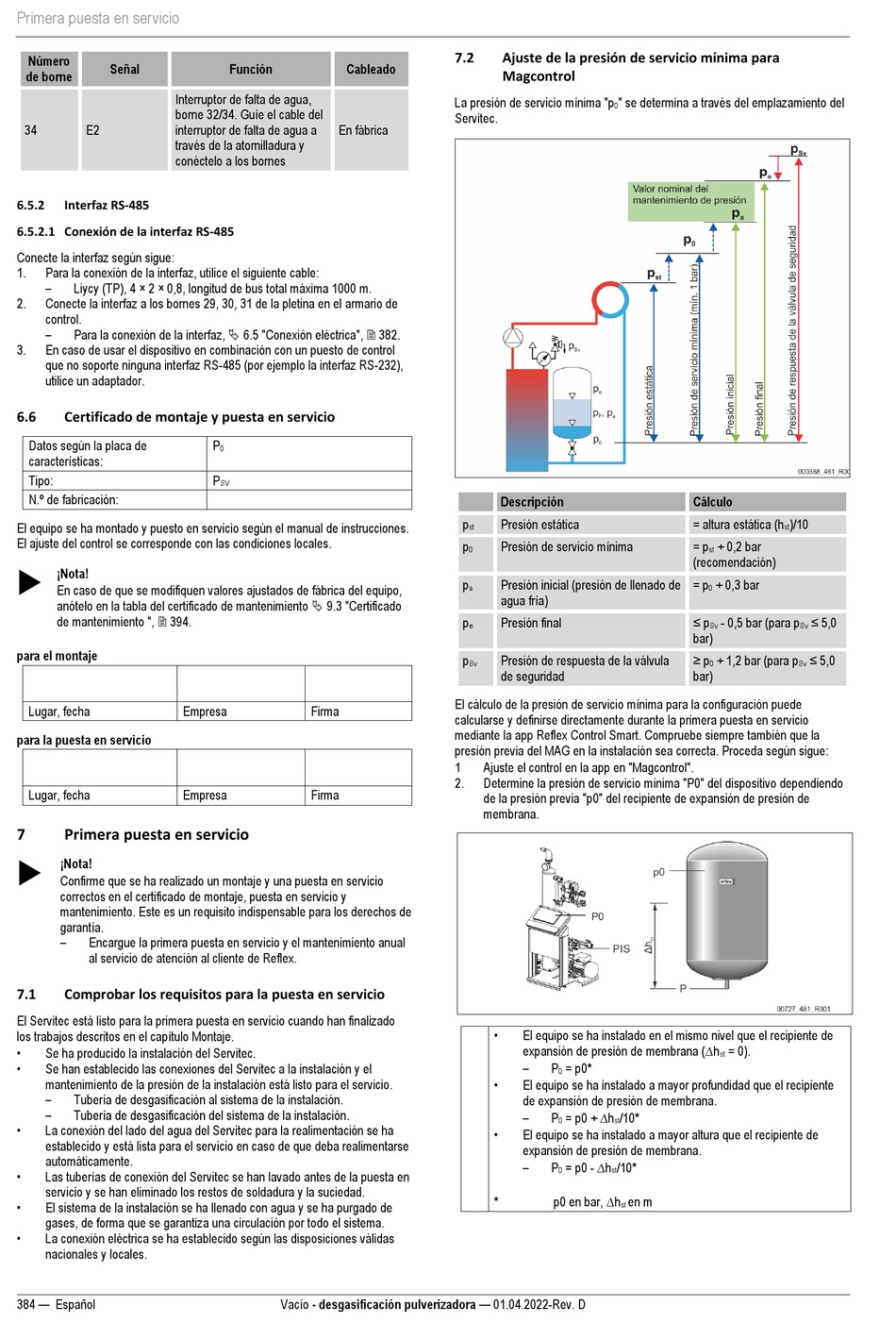

Primera puesta en servicio
Número
Señal
de borne
Interruptor de falta de agua,
borne 32/34. Guíe el cable del
34
E2
interruptor de falta de agua a
través de la atornilladura y
conéctelo a los bornes
6.5.2
Interfaz RS-485
6.5.2.1 Conexión de la interfaz RS-485
Conecte la interfaz según sigue:
1.
Para la conexión de la interfaz, utilice el siguiente cable:
Liycy (TP), 4 × 2 × 0,8, longitud de bus total máxima 1000 m.
2.
Conecte la interfaz a los bornes 29, 30, 31 de la pletina en el armario de
control.
Para la conexión de la interfaz,  6.5 "Conexión eléctrica",  382.
3.
En caso de usar el dispositivo en combinación con un puesto de control
que no soporte ninguna interfaz RS-485 (por ejemplo la interfaz RS-232),
utilice un adaptador.
6.6
Certificado de montaje y puesta en servicio
Datos según la placa de
características:
Tipo:
N.º de fabricación:
El equipo se ha montado y puesto en servicio según el manual de instrucciones.
El ajuste del control se corresponde con las condiciones locales.

¡Nota!
En caso de que se modifiquen valores ajustados de fábrica del equipo,
anótelo en la tabla del certificado de mantenimiento  9.3 "Certificado
de mantenimiento ",  394.
para el montaje
Lugar, fecha
Empresa
para la puesta en servicio
Lugar, fecha
Empresa
7
Primera puesta en servicio

¡Nota!
Confirme que se ha realizado un montaje y una puesta en servicio
correctos en el certificado de montaje, puesta en servicio y
mantenimiento. Este es un requisito indispensable para los derechos de
garantía.
Encargue la primera puesta en servicio y el mantenimiento anual
al servicio de atención al cliente de Reflex.
7.1
Comprobar los requisitos para la puesta en servicio
El Servitec está listo para la primera puesta en servicio cuando han finalizado
los trabajos descritos en el capítulo Montaje.
Se ha producido la instalación del Servitec.
Se han establecido las conexiones del Servitec a la instalación y el
mantenimiento de la presión de la instalación está listo para el servicio.
Tubería de desgasificación al sistema de la instalación.
Tubería de desgasificación del sistema de la instalación.
La conexión del lado del agua del Servitec para la realimentación se ha
establecido y está lista para el servicio en caso de que deba realimentarse
automáticamente.
Las tuberías de conexión del Servitec se han lavado antes de la puesta en
servicio y se han eliminado los restos de soldadura y la suciedad.
El sistema de la instalación se ha llenado con agua y se ha purgado de
gases, de forma que se garantiza una circulación por todo el sistema.
La conexión eléctrica se ha establecido según las disposiciones válidas
nacionales y locales.
384 — Español
Función
Cableado
En fábrica
P
0
P
SV
Firma
Firma
Vacío - desgasificación pulverizadora — 01.04.2022-Rev. D
7.2
Ajuste de la presión de servicio mínima para
Magcontrol
La presión de servicio mínima "p
" se determina a través del emplazamiento del
0
Servitec.
Descripción
p
Presión estática
st
p
Presión de servicio mínima
0
p
Presión inicial (presión de llenado de
a
agua fría)
p
Presión final
e
p
Presión de respuesta de la válvula
Sv
de seguridad
El cálculo de la presión de servicio mínima para la configuración puede
calcularse y definirse directamente durante la primera puesta en servicio
mediante la app Reflex Control Smart. Compruebe siempre también que la
presión previa del MAG en la instalación sea correcta. Proceda según sigue:
1
Ajuste el control en la app en "Magcontrol".
2.
Determine la presión de servicio mínima "P0" del dispositivo dependiendo
de la presión previa "p0" del recipiente de expansión de presión de
membrana.
El equipo se ha instalado en el mismo nivel que el recipiente de
expansión de presión de membrana (∆h
P
= p0*
0
El equipo se ha instalado a mayor profundidad que el recipiente
de expansión de presión de membrana.
= p0 + ∆h
P
/10*
0
st
El equipo se ha instalado a mayor altura que el recipiente de
expansión de presión de membrana.
= p0 - ∆h
P
/10*
0
st
p0 en bar, ∆h
*
st
Cálculo
= altura estática (h
)/10
st
= p
+ 0,2 bar
st
(recomendación)
= p
+ 0,3 bar
0
≤ p
- 0,5 bar (para p
Sv
bar)
≥ p
+ 1,2 bar (para p
0
bar)
= 0).
st
en m
≤ 5,0
Sv
≤ 5,0
Sv
