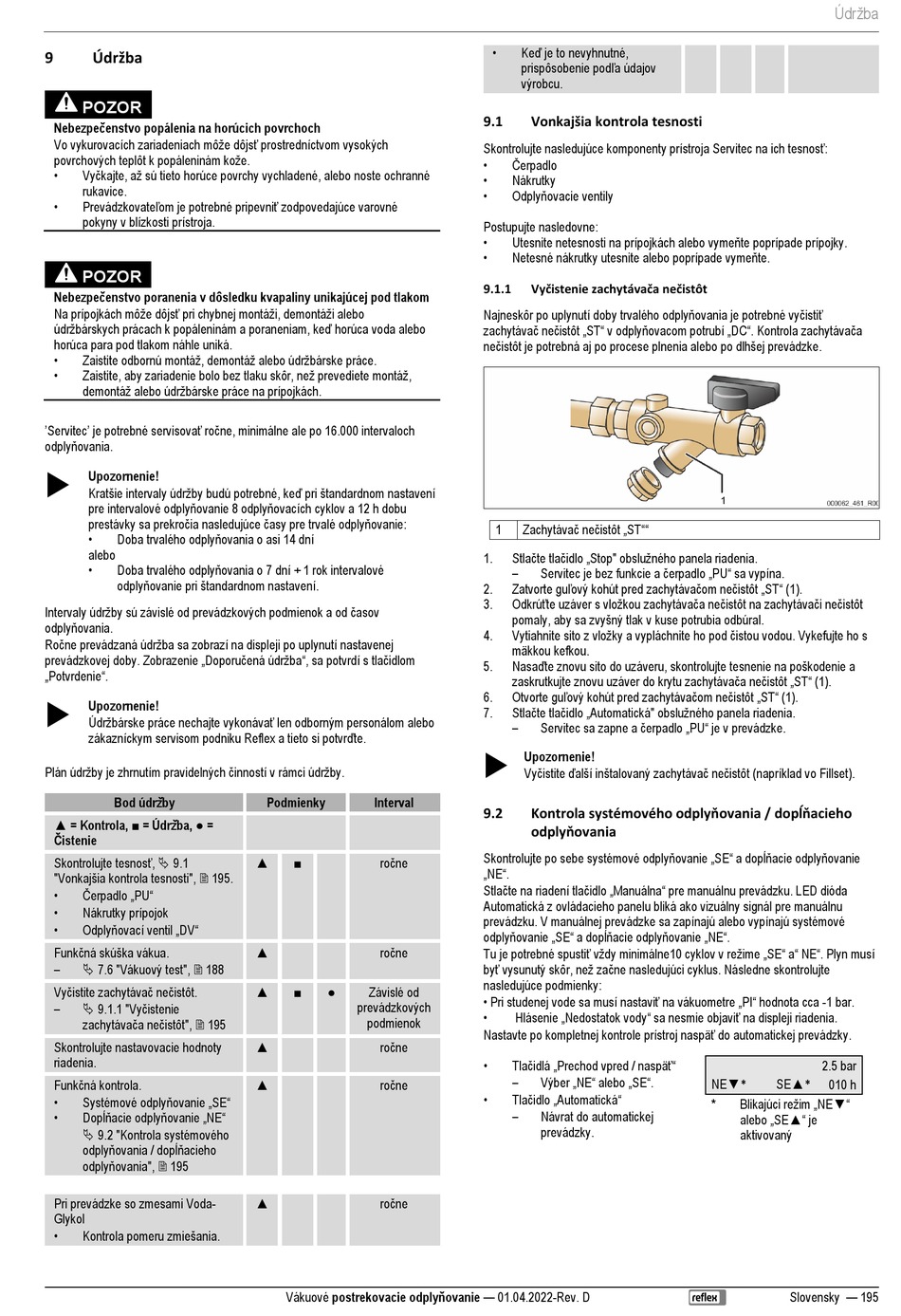

Reflex Servitec 35 Originalbetriebsanleitung Seite 195

Údržba
9
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
• Vyčkajte, až sú tieto horúce povrchy vychladené, alebo noste ochranné
rukavice.
• Prevádzkovateľom je potrebné pripevniť zodpovedajúce varovné
pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda alebo
horúca para pod tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
'Servitec' je potrebné servisovať ročne, minimálne ale po 16.000 intervaloch
odplyňovania.

Upozornenie!
Kratšie intervaly údržby budú potrebné, keď pri štandardnom nastavení
pre intervalové odplyňovanie 8 odplyňovacích cyklov a 12 h dobu
prestávky sa prekročia nasledujúce časy pre trvalé odplyňovanie:
• Doba trvalého odplyňovania o asi 14 dní
alebo
• Doba trvalého odplyňovania o 7 dní + 1 rok intervalové
odplyňovanie pri štandardnom nastavení.
Intervaly údržby sú závislé od prevádzkových podmienok a od časov
odplyňovania.
Ročne prevádzaná údržba sa zobrazí na displeji po uplynutí nastavenej
prevádzkovej doby. Zobrazenie „Doporučená údržba", sa potvrdí s tlačidlom
„Potvrdenie".

Upozornenie!
Údržbárske práce nechajte vykonávať len odborným personálom alebo
zákazníckym servisom podniku Reflex a tieto si potvrďte.
Plán údržby je zhrnutím pravidelných činností v rámci údržby.
Bod údržby
▲ = Kontrola, ■ = Údržba, ● =
Čistenie
Skontrolujte tesnosť,  9.1
"Vonkajšia kontrola tesnosti",  195.
• Čerpadlo „PU"
•
Nákrutky prípojok
• Odplyňovací ventil „DV"
Funkčná skúška vákua.
–
 7.6 "Vákuový test",  188
Vyčistite zachytávač nečistôt.
–
 9.1.1 "Vyčistenie
zachytávača nečistôt",  195
Skontrolujte nastavovacie hodnoty
riadenia.
Funkčná kontrola.
• Systémové odplyňovanie „SE"
• Dopĺňacie odplyňovanie „NE"
 9.2 "Kontrola systémového
odplyňovania / dopĺňacieho
odplyňovania",  195
Pri prevádzke so zmesami Voda-
Glykol
• Kontrola pomeru zmiešania.
Podmienky Interval
ročne
▲ ■
▲ ročne
▲ ■ ●
Závislé od
prevádzkových
podmienok
▲ ročne
▲ ročne
ročne
▲
Vákuové postrekovacie odplyĥovanie — 01.04.2022-Rev. D
• Keď je to nevyhnutné,
prispôsobenie podľa údajov
výrobcu.
Vonkajšia kontrola tesnosti
9.1
Skontrolujte nasledujúce komponenty prístroja Servitec na ich tesnosť:
• Čerpadlo
•
Nákrutky
• Odplyňovacie ventily
Postupujte nasledovne:
• Utesnite netesnosti na prípojkách alebo vymeňte poprípade prípojky.
• Netesné nákrutky utesnite alebo poprípade vymeňte.
Vyčistenie zachytávača nečistôt
9.1.1
Najneskôr po uplynutí doby trvalého odplyňovania je potrebné vyčistiť
zachytávač nečistôt „ST" v odplyňovacom potrubí „DC". Kontrola zachytávača
nečistôt je potrebná aj po procese plnenia alebo po dlhšej prevádzke.
Zachytávač nečistôt „ST""
1
Stlačte tlačidlo „Stop" obslužného panela riadenia.
1.
– Servitec je bez funkcie a čerpadlo „PU" sa vypína.
Zatvorte guľový kohút pred zachytávačom nečistôt „ST" (1).
2.
Odkrúťte uzáver s vložkou zachytávača nečistôt na zachytávači nečistôt
3.
pomaly, aby sa zvyšný tlak v kuse potrubia odbúral.
Vytiahnite sito z vložky a vypláchnite ho pod čistou vodou. Vykefujte ho s
4.
mäkkou kefkou.
Nasaďte znovu sito do uzáveru, skontrolujte tesnenie na poškodenie a
5.
zaskrutkujte znovu uzáver do krytu zachytávača nečistôt „ST" (1).
Otvorte guľový kohút pred zachytávačom nečistôt „ST" (1).
6.
Stlačte tlačidlo „Automatická" obslužného panela riadenia.
7.
– Servitec sa zapne a čerpadlo „PU" je v prevádzke.

Upozornenie!
Vyčistite ďalší inštalovaný zachytávač nečistôt (napríklad vo Fillset).
Kontrola systémového odplyňovania / dopĺňacieho
9.2
odplyňovania
Skontrolujte po sebe systémové odplyňovanie „SE" a dopĺňacie odplyňovanie
„NE".
Stlačte na riadení tlačidlo „Manuálna" pre manuálnu prevádzku. LED dióda
Automatická z ovládacieho panelu bliká ako vizuálny signál pre manuálnu
prevádzku. V manuálnej prevádzke sa zapínajú alebo vypínajú systémové
odplyňovanie „SE" a dopĺňacie odplyňovanie „NE".
Tu je potrebné spustiť vždy minimálne10 cyklov v režime „SE" a" NE". Plyn musí
byť vysunutý skôr, než začne nasledujúci cyklus. Následne skontrolujte
nasledujúce podmienky:
• Pri studenej vode sa musí nastaviť na vákuometre „PI" hodnota cca -1 bar.
• Hlásenie „Nedostatok vody" sa nesmie objaviť na displeji riadenia.
Nastavte po kompletnej kontrole prístroj naspäť do automatickej prevádzky.
• Tlačidlá „Prechod vpred / naspäť"
– Výber „NE" alebo „SE".
• Tlačidlo „Automatická"
–
Návrat do automatickej
prevádzky.
Údržba
2.5 bar
NE▼* SE▲* 010 h
Blikajúci režim „NE▼"
*
alebo „SE▲" je
aktivovaný
Slovensky — 195
