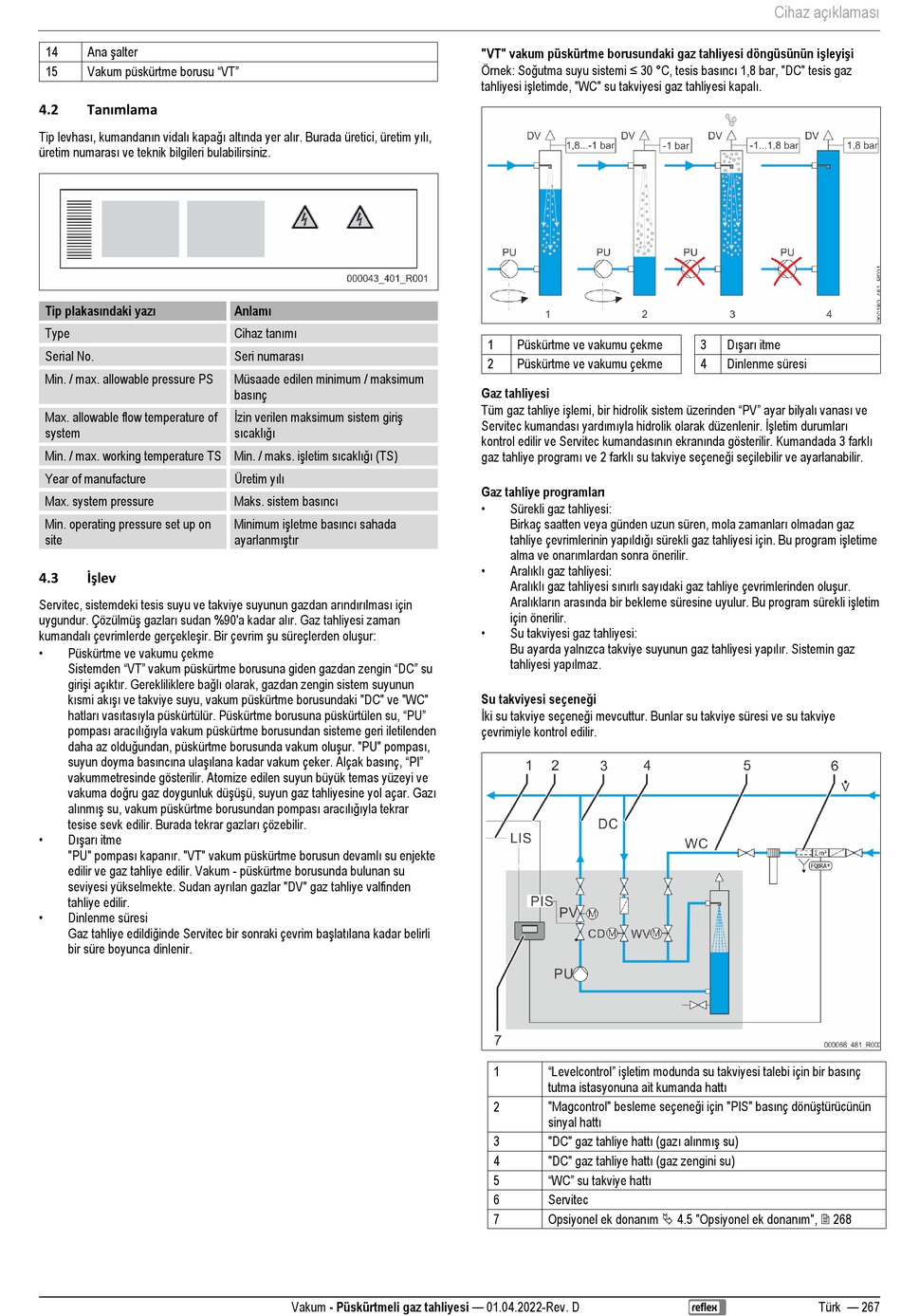

Ana şalter
14
Vakum püskürtme borusu "VT"
15
Tanımlama
4.2
Tip levhası, kumandanın vidalı kapağı altında yer alır. Burada üretici, üretim yılı,
üretim numarası ve teknik bilgileri bulabilirsiniz.
Tip plakasındaki yazı
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / maks. işletim sıcaklığı (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
İşlev
4.3
Servitec, sistemdeki tesis suyu ve takviye suyunun gazdan arındırılması için
uygundur. Çözülmüş gazları sudan %90'a kadar alır. Gaz tahliyesi zaman
kumandalı çevrimlerde gerçekleşir. Bir çevrim şu süreçlerden oluşur:
•
Püskürtme ve vakumu çekme
Sistemden "VT" vakum püskürtme borusuna giden gazdan zengin "DC" su
girişi açıktır. Gerekliliklere bağlı olarak, gazdan zengin sistem suyunun
kısmi akışı ve takviye suyu, vakum püskürtme borusundaki "DC" ve "WC"
hatları vasıtasıyla püskürtülür. Püskürtme borusuna püskürtülen su, "PU"
pompası aracılığıyla vakum püskürtme borusundan sisteme geri iletilenden
daha az olduğundan, püskürtme borusunda vakum oluşur. "PU" pompası,
suyun doyma basıncına ulaşılana kadar vakum çeker. Alçak basınç, "PI"
vakummetresinde gösterilir. Atomize edilen suyun büyük temas yüzeyi ve
vakuma doğru gaz doygunluk düşüşü, suyun gaz tahliyesine yol açar. Gazı
alınmış su, vakum püskürtme borusundan pompası aracılığıyla tekrar
tesise sevk edilir. Burada tekrar gazları çözebilir.
• Dışarı itme
"PU" pompası kapanır. "VT" vakum püskürtme borusun devamlı su enjekte
edilir ve gaz tahliye edilir. Vakum - püskürtme borusunda bulunan su
seviyesi yükselmekte. Sudan ayrılan gazlar "DV" gaz tahliye valfinden
tahliye edilir.
•
Dinlenme süresi
Gaz tahliye edildiğinde Servitec bir sonraki çevrim başlatılana kadar belirli
bir süre boyunca dinlenir.
Anlamı
Cihaz tanımı
Seri numarası
Müsaade edilen minimum / maksimum
basınç
İzin verilen maksimum sistem giriş
sıcaklığı
Üretim yılı
Maks. sistem basıncı
Minimum işletme basıncı sahada
ayarlanmıştır
Vakum - Püskürtmeli gaz tahliyesi — 01.04.2022-Rev. D
"VT" vakum püskürtme borusundaki gaz tahliyesi döngüsünün işleyişi
Örnek: Soğutma suyu sistemi ≤ 30 °C, tesis basıncı 1,8 bar, "DC" tesis gaz
tahliyesi işletimde, "WC" su takviyesi gaz tahliyesi kapalı.
1 Püskürtme ve vakumu çekme
2 Püskürtme ve vakumu çekme
Gaz tahliyesi
Tüm gaz tahliye işlemi, bir hidrolik sistem üzerinden "PV" ayar bilyalı vanası ve
Servitec kumandası yardımıyla hidrolik olarak düzenlenir. İşletim durumları
kontrol edilir ve Servitec kumandasının ekranında gösterilir. Kumandada 3 farklı
gaz tahliye programı ve 2 farklı su takviye seçeneği seçilebilir ve ayarlanabilir.
Gaz tahliye programları
•
Sürekli gaz tahliyesi:
Birkaç saatten veya günden uzun süren, mola zamanları olmadan gaz
tahliye çevrimlerinin yapıldığı sürekli gaz tahliyesi için. Bu program işletime
alma ve onarımlardan sonra önerilir.
• Aralıklı gaz tahliyesi:
Aralıklı gaz tahliyesi sınırlı sayıdaki gaz tahliye çevrimlerinden oluşur.
Aralıkların arasında bir bekleme süresine uyulur. Bu program sürekli işletim
için önerilir.
•
Su takviyesi gaz tahliyesi:
Bu ayarda yalnızca takviye suyunun gaz tahliyesi yapılır. Sistemin gaz
tahliyesi yapılmaz.
Su takviyesi seçeneği
İki su takviye seçeneği mevcuttur. Bunlar su takviye süresi ve su takviye
çevrimiyle kontrol edilir.
"Levelcontrol" işletim modunda su takviyesi talebi için bir basınç
1
tutma istasyonuna ait kumanda hattı
"Magcontrol" besleme seçeneği için "PIS" basınç dönüştürücünün
2
sinyal hattı
"DC" gaz tahliye hattı (gazı alınmış su)
3
"DC" gaz tahliye hattı (gaz zengini su)
4
"WC" su takviye hattı
5
6 Servitec
Opsiyonel ek donanım  4.5 "Opsiyonel ek donanım",  268
7
Cihaz açıklaması
Dışarı itme
3
4 Dinlenme süresi
