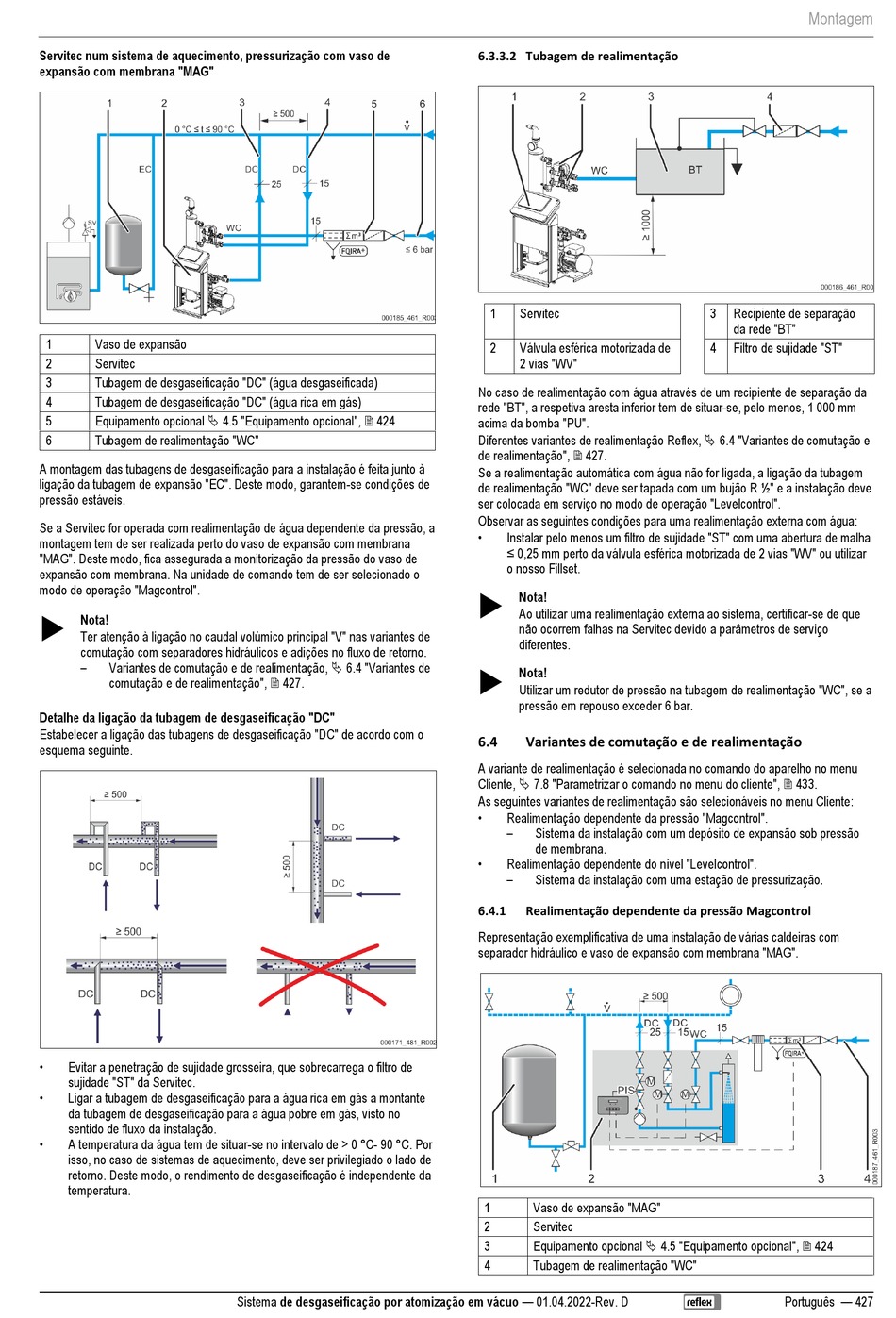

Reflex Servitec 35 Originalbetriebsanleitung Seite 427

Servitec num sistema de aquecimento, pressurização com vaso de
expansão com membrana "MAG"
1 Vaso de expansão
2 Servitec
3 Tubagem de desgaseificação "DC" (água desgaseificada)
4 Tubagem de desgaseificação "DC" (água rica em gás)
Equipamento opcional  4.5 "Equipamento opcional",  424
5
6 Tubagem de realimentação "WC"
A montagem das tubagens de desgaseificação para a instalação é feita junto à
ligação da tubagem de expansão "EC". Deste modo, garantem-se condições de
pressão estáveis.
Se a Servitec for operada com realimentação de água dependente da pressão, a
montagem tem de ser realizada perto do vaso de expansão com membrana
"MAG". Deste modo, fica assegurada a monitorização da pressão do vaso de
expansão com membrana. Na unidade de comando tem de ser selecionado o
modo de operação "Magcontrol".

Nota!
Ter atenção à ligação no caudal volúmico principal "V" nas variantes de
comutação com separadores hidráulicos e adições no fluxo de retorno.
–
Variantes de comutação e de realimentação,  6.4 "Variantes de
comutação e de realimentação",  427.
Detalhe da ligação da tubagem de desgaseificação "DC"
Estabelecer a ligação das tubagens de desgaseificação "DC" de acordo com o
esquema seguinte.
•
Evitar a penetração de sujidade grosseira, que sobrecarrega o filtro de
sujidade "ST" da Servitec.
•
Ligar a tubagem de desgaseificação para a água rica em gás a montante
da tubagem de desgaseificação para a água pobre em gás, visto no
sentido de fluxo da instalação.
•
A temperatura da água tem de situar-se no intervalo de > 0 °C- 90 °C. Por
isso, no caso de sistemas de aquecimento, deve ser privilegiado o lado de
retorno. Deste modo, o rendimento de desgaseificação é independente da
temperatura.
Sistema de desgaseificação por atomização em vácuo — 01.04.2022-Rev. D
6.3.3.2 Tubagem de realimentação
1 Servitec
2 Válvula esférica motorizada de
2 vias "WV"
No caso de realimentação com água através de um recipiente de separação da
rede "BT", a respetiva aresta inferior tem de situar-se, pelo menos, 1 000 mm
acima da bomba "PU".
Diferentes variantes de realimentação Reflex,  6.4 "Variantes de comutação e
de realimentação",  427.
Se a realimentação automática com água não for ligada, a ligação da tubagem
de realimentação "WC" deve ser tapada com um bujão R ½" e a instalação deve
ser colocada em serviço no modo de operação "Levelcontrol".
Observar as seguintes condições para uma realimentação externa com água:
•
Instalar pelo menos um filtro de sujidade "ST" com uma abertura de malha
≤ 0,25 mm perto da válvula esférica motorizada de 2 vias "WV" ou utilizar
o nosso Fillset.

Nota!
Ao utilizar uma realimentação externa ao sistema, certificar-se de que
não ocorrem falhas na Servitec devido a parâmetros de serviço
diferentes.

Nota!
Utilizar um redutor de pressão na tubagem de realimentação "WC", se a
pressão em repouso exceder 6 bar.
6.4 Variantes de comutação e de realimentação
A variante de realimentação é selecionada no comando do aparelho no menu
Cliente,  7.8 "Parametrizar o comando no menu do cliente",  433.
As seguintes variantes de realimentação são selecionáveis no menu Cliente:
•
Realimentação dependente da pressão "Magcontrol".
–
Sistema da instalação com um depósito de expansão sob pressão
de membrana.
•
Realimentação dependente do nível "Levelcontrol".
–
Sistema da instalação com uma estação de pressurização.
6.4.1 Realimentação dependente da pressão Magcontrol
Representação exemplificativa de uma instalação de várias caldeiras com
separador hidráulico e vaso de expansão com membrana "MAG".
1 Vaso de expansão "MAG"
2 Servitec
Equipamento opcional  4.5 "Equipamento opcional",  424
3
4 Tubagem de realimentação "WC"
Montagem
3 Recipiente de separação
da rede "BT"
4 Filtro de sujidade "ST"
