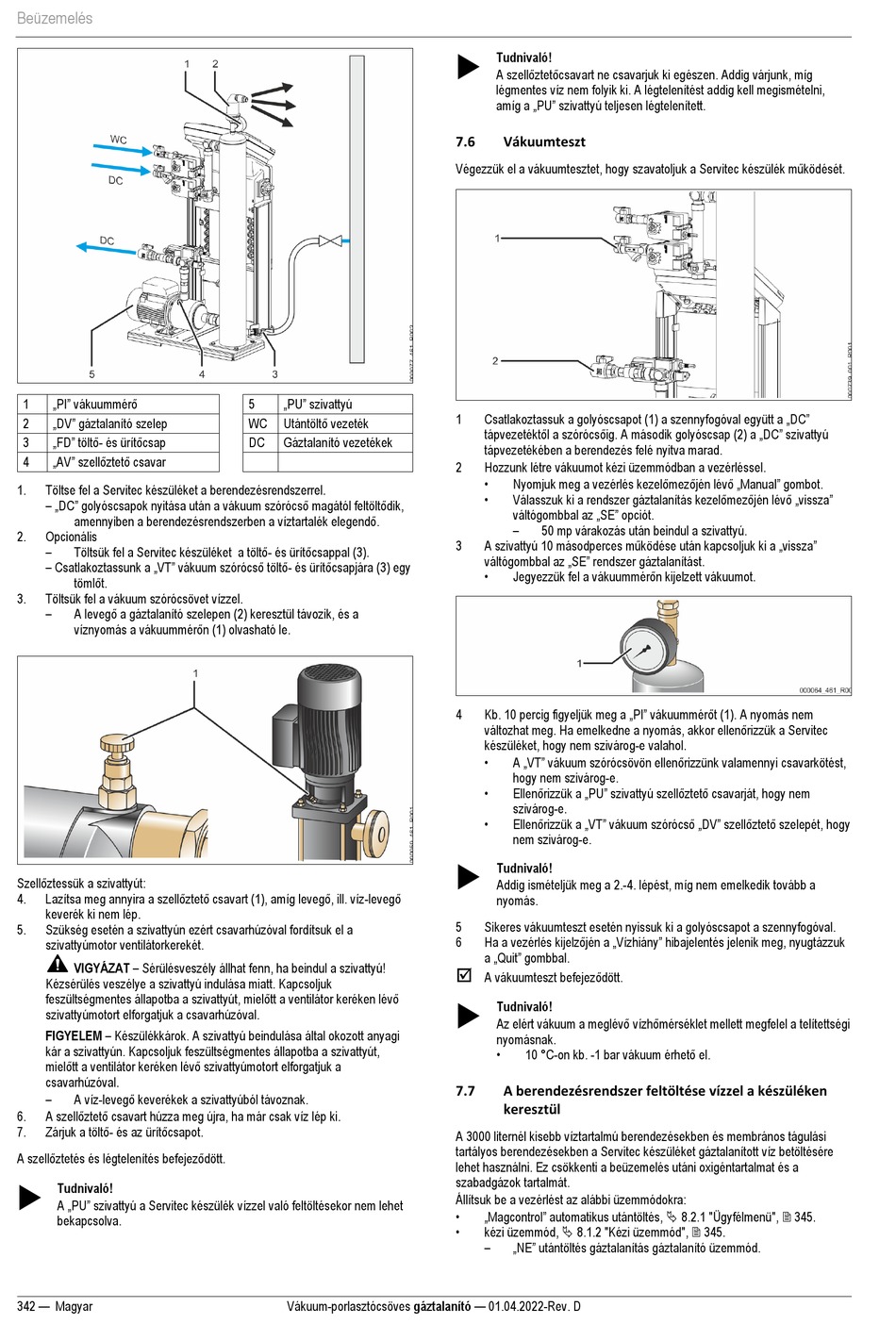

Reflex Servitec 35 Originalbetriebsanleitung Seite 342

Beüzemelés
„PI" vákuummérő
1
„DV" gáztalanító szelep
2
„FD" töltő- és ürítőcsap
3
„AV" szellőztető csavar
4
1. Töltse fel a Servitec készüléket a berendezésrendszerrel.
– „DC" golyóscsapok nyitása után a vákuum szórócső magától feltöltődik,
amennyiben a berendezésrendszerben a víztartalék elegendő.
2. Opcionális
– Töltsük fel a Servitec készüléket a töltő- és ürítőcsappal (3).
– Csatlakoztassunk a „VT" vákuum szórócső töltő- és ürítőcsapjára (3) egy
tömlőt.
3. Töltsük fel a vákuum szórócsövet vízzel.
– A levegő a gáztalanító szelepen (2) keresztül távozik, és a
víznyomás a vákuummérőn (1) olvasható le.
Szellőztessük a szivattyút:
Lazítsa meg annyira a szellőztető csavart (1), amíg levegő, ill. víz-levegő
4.
keverék ki nem lép.
5. Szükség esetén a szivattyún ezért csavarhúzóval fordítsuk el a
szivattyúmotor ventilátorkerekét.
VIGYÁZAT – Sérülésveszély állhat fenn, ha beindul a szivattyú!
Kézsérülés veszélye a szivattyú indulása miatt. Kapcsoljuk
feszültségmentes állapotba a szivattyút, mielőtt a ventilátor keréken lévő
szivattyúmotort elforgatjuk a csavarhúzóval.
FIGYELEM – Készülékkárok. A szivattyú beindulása által okozott anyagi
kár a szivattyún. Kapcsoljuk feszültségmentes állapotba a szivattyút,
mielőtt a ventilátor keréken lévő szivattyúmotort elforgatjuk a
csavarhúzóval.
– A víz-levegő keverékek a szivattyúból távoznak.
A szellőztető csavart húzza meg újra, ha már csak víz lép ki.
6.
Zárjuk a töltő- és az ürítőcsapot.
7.
A szellőztetés és légtelenítés befejeződött.

Tudnivaló!
A „PU" szivattyú a Servitec készülék vízzel való feltöltésekor nem lehet
bekapcsolva.
342 — Magyar
„PU" szivattyú
5
Utántöltő vezeték
WC
DC Gáztalanító vezetékek
Vákuum-porlasztócsöves gáztalanító — 01.04.2022-Rev. D

Tudnivaló!
A szellőztetőcsavart ne csavarjuk ki egészen. Addig várjunk, míg
légmentes víz nem folyik ki. A légtelenítést addig kell megismételni,
amíg a „PU" szivattyú teljesen légtelenített.
7.6 Vákuumteszt
Végezzük el a vákuumtesztet, hogy szavatoljuk a Servitec készülék működését.
Csatlakoztassuk a golyóscsapot (1) a szennyfogóval együtt a „DC"
1
tápvezetéktől a szórócsőig. A második golyóscsap (2) a „DC" szivattyú
tápvezetékében a berendezés felé nyitva marad.
2 Hozzunk létre vákuumot kézi üzemmódban a vezérléssel.
• Nyomjuk meg a vezérlés kezelőmezőjén lévő „Manual" gombot.
• Válasszuk ki a rendszer gáztalanítás kezelőmezőjén lévő „vissza"
váltógombbal az „SE" opciót.
–
50 mp várakozás után beindul a szivattyú.
A szivattyú 10 másodperces működése után kapcsoljuk ki a „vissza"
3
váltógombbal az „SE" rendszer gáztalanítást.
• Jegyezzük fel a vákuummérőn kijelzett vákuumot.
Kb. 10 percig figyeljük meg a „PI" vákuummérőt (1). A nyomás nem
4
változhat meg. Ha emelkedne a nyomás, akkor ellenőrizzük a Servitec
készüléket, hogy nem szivárog-e valahol.
• A „VT" vákuum szórócsövön ellenőrizzünk valamennyi csavarkötést,
hogy nem szivárog-e.
• Ellenőrizzük a „PU" szivattyú szellőztető csavarját, hogy nem
szivárog-e.
• Ellenőrizzük a „VT" vákuum szórócső „DV" szellőztető szelepét, hogy
nem szivárog-e.

Tudnivaló!
Addig ismételjük meg a 2.-4. lépést, míg nem emelkedik tovább a
nyomás.
5 Sikeres vákuumteszt esetén nyissuk ki a golyóscsapot a szennyfogóval.
Ha a vezérlés kijelzőjén a „Vízhiány" hibajelentés jelenik meg, nyugtázzuk
6
a „Quit" gombbal.

A vákuumteszt befejeződött.

Tudnivaló!
Az elért vákuum a meglévő vízhőmérséklet mellett megfelel a telítettségi
nyomásnak.
• 10 °C-on kb. -1 bar vákuum érhető el.
7.7 A berendezésrendszer feltöltése vízzel a készüléken
keresztül
A 3000 liternél kisebb víztartalmú berendezésekben és membrános tágulási
tartályos berendezésekben a Servitec készüléket gáztalanított víz betöltésére
lehet használni. Ez csökkenti a beüzemelés utáni oxigéntartalmat és a
szabadgázok tartalmát.
Állítsuk be a vezérlést az alábbi üzemmódokra:
• „Magcontrol" automatikus utántöltés,  8.2.1 "Ügyfélmenü",  345.
•
kézi üzemmód,  8.1.2 "Kézi üzemmód",  345.
– „NE" utántöltés gáztalanítás gáztalanító üzemmód.
