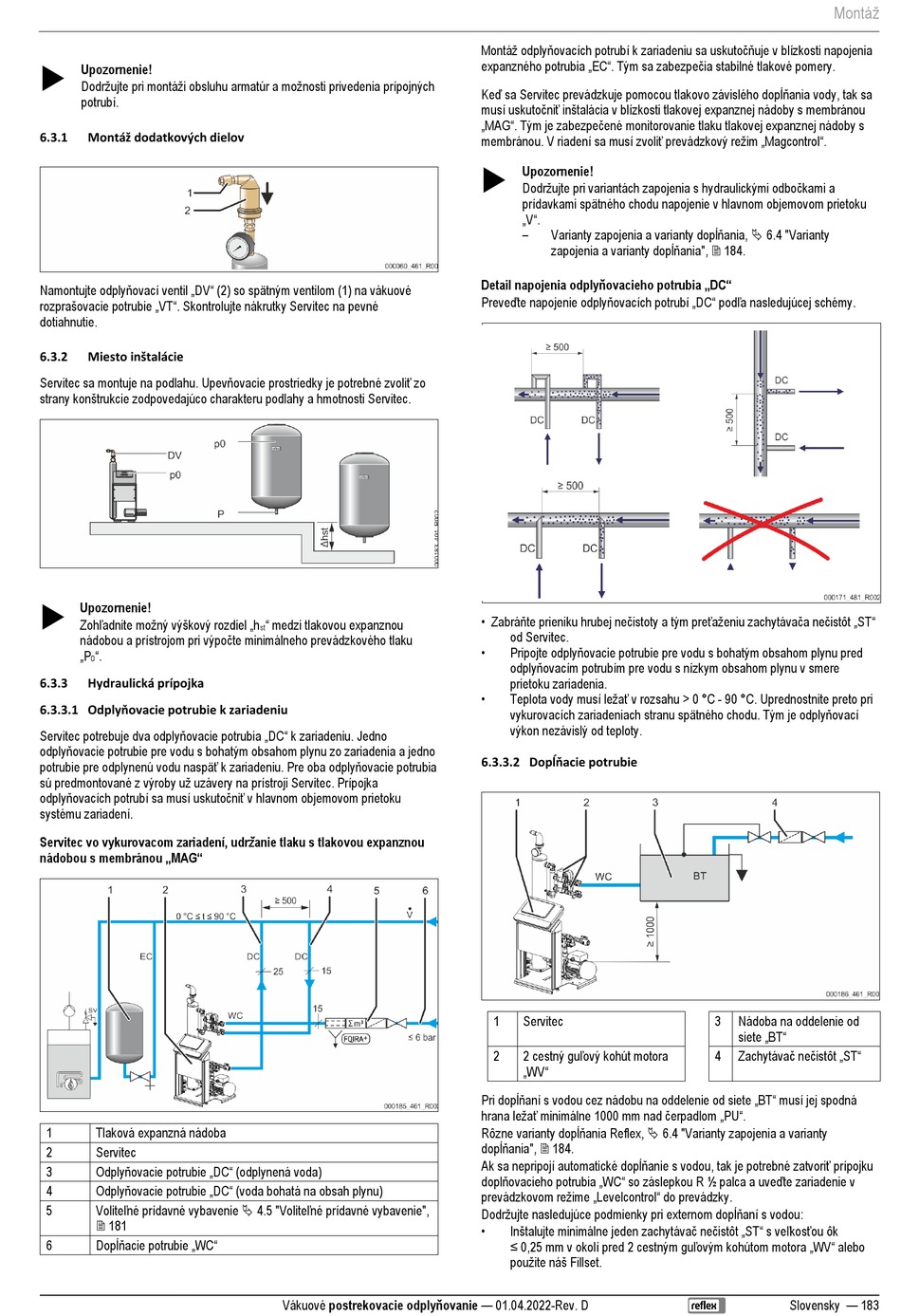

Reflex Servitec 35 Originalbetriebsanleitung Seite 183


Upozornenie!
Dodržujte pri montáži obsluhu armatúr a možnosti privedenia prípojných
potrubí.
Montáž dodatkových dielov
6.3.1
Namontujte odplyňovací ventil „DV" (2) so spätným ventilom (1) na vákuové
rozprašovacie potrubie „VT". Skontrolujte nákrutky Servitec na pevné
dotiahnutie.
Miesto inštalácie
6.3.2
Servitec sa montuje na podlahu. Upevňovacie prostriedky je potrebné zvoliť zo
strany konštrukcie zodpovedajúco charakteru podlahy a hmotnosti Servitec.

Upozornenie!
Zohľadnite možný výškový rozdiel „h
nádobou a prístrojom pri výpočte minimálneho prevádzkového tlaku
„P ".
0
6.3.3 Hydraulická prípojka
6.3.3.1 Odplyňovacie potrubie k zariadeniu
Servitec potrebuje dva odplyňovacie potrubia „DC" k zariadeniu. Jedno
odplyňovacie potrubie pre vodu s bohatým obsahom plynu zo zariadenia a jedno
potrubie pre odplynenú vodu naspäť k zariadeniu. Pre oba odplyňovacie potrubia
sú predmontované z výroby už uzávery na prístroji Servitec. Prípojka
odplyňovacích potrubí sa musí uskutočniť v hlavnom objemovom prietoku
systému zariadení.
Servitec vo vykurovacom zariadení, udržanie tlaku s tlakovou expanznou
nádobou s membránou „MAG"
1 Tlaková expanzná nádoba
2 Servitec
Odplyňovacie potrubie „DC" (odplynená voda)
3
Odplyňovacie potrubie „DC" (voda bohatá na obsah plynu)
4
Voliteľné prídavné vybavenie  4.5 "Voliteľné prídavné vybavenie",
5
 181
Dopĺňacie potrubie „WC"
6
" medzi tlakovou expanznou
st
Vákuové postrekovacie odplyĥovanie — 01.04.2022-Rev. D
Montáž odplyňovacích potrubí k zariadeniu sa uskutočňuje v blízkosti napojenia
expanzného potrubia „EC". Tým sa zabezpečia stabilné tlakové pomery.
Keď sa Servitec prevádzkuje pomocou tlakovo závislého dopĺňania vody, tak sa
musí uskutočniť inštalácia v blízkosti tlakovej expanznej nádoby s membránou
„MAG". Tým je zabezpečené monitorovanie tlaku tlakovej expanznej nádoby s
membránou. V riadení sa musí zvoliť prevádzkový režim „Magcontrol".

Upozornenie!
Dodržujte pri variantách zapojenia s hydraulickými odbočkami a
prídavkami spätného chodu napojenie v hlavnom objemovom prietoku
„V".
– Varianty zapojenia a varianty dopĺňania,  6.4 "Varianty
zapojenia a varianty dopĺňania",  184.
Detail napojenia odplyĥovacieho potrubia „DC"
Preveďte napojenie odplyňovacích potrubí „DC" podľa nasledujúcej schémy.
• Zabráňte prieniku hrubej nečistoty a tým preťaženiu zachytávača nečistôt „ST"
od Servitec.
• Pripojte odplyňovacie potrubie pre vodu s bohatým obsahom plynu pred
odplyňovacím potrubím pre vodu s nízkym obsahom plynu v smere
prietoku zariadenia.
• Teplota vody musí ležať v rozsahu > 0 °C - 90 °C. Uprednostnite preto pri
vykurovacích zariadeniach stranu spätného chodu. Tým je odplyňovací
výkon nezávislý od teploty.
6.3.3.2 Dopĺňacie potrubie
1 Servitec
2 cestný guľový kohút motora
2
„WV"
Pri dopĺňaní s vodou cez nádobu na oddelenie od siete „BT" musí jej spodná
hrana ležať minimálne 1000 mm nad čerpadlom „PU".
Rôzne varianty dopĺňania Reflex,  6.4 "Varianty zapojenia a varianty
dopĺňania",  184.
Ak sa nepripojí automatické dopĺňanie s vodou, tak je potrebné zatvoriť prípojku
doplňovacieho potrubia „WC" so záslepkou R ½ palca a uveďte zariadenie v
prevádzkovom režime „Levelcontrol" do prevádzky.
Dodržujte nasledujúce podmienky pri externom dopĺňaní s vodou:
• Inštalujte minimálne jeden zachytávač nečistôt „ST" s veľkosťou ôk
≤ 0,25 mm v okolí pred 2 cestným guľovým kohútom motora „WV" alebo
použite náš Fillset.
Montáž
3 Nádoba na oddelenie od
siete „BT"
Zachytávač nečistôt „ST"
4
Slovensky — 183
