Reflex Servitec 35 Originalbetriebsanleitung Seite 12

Montage

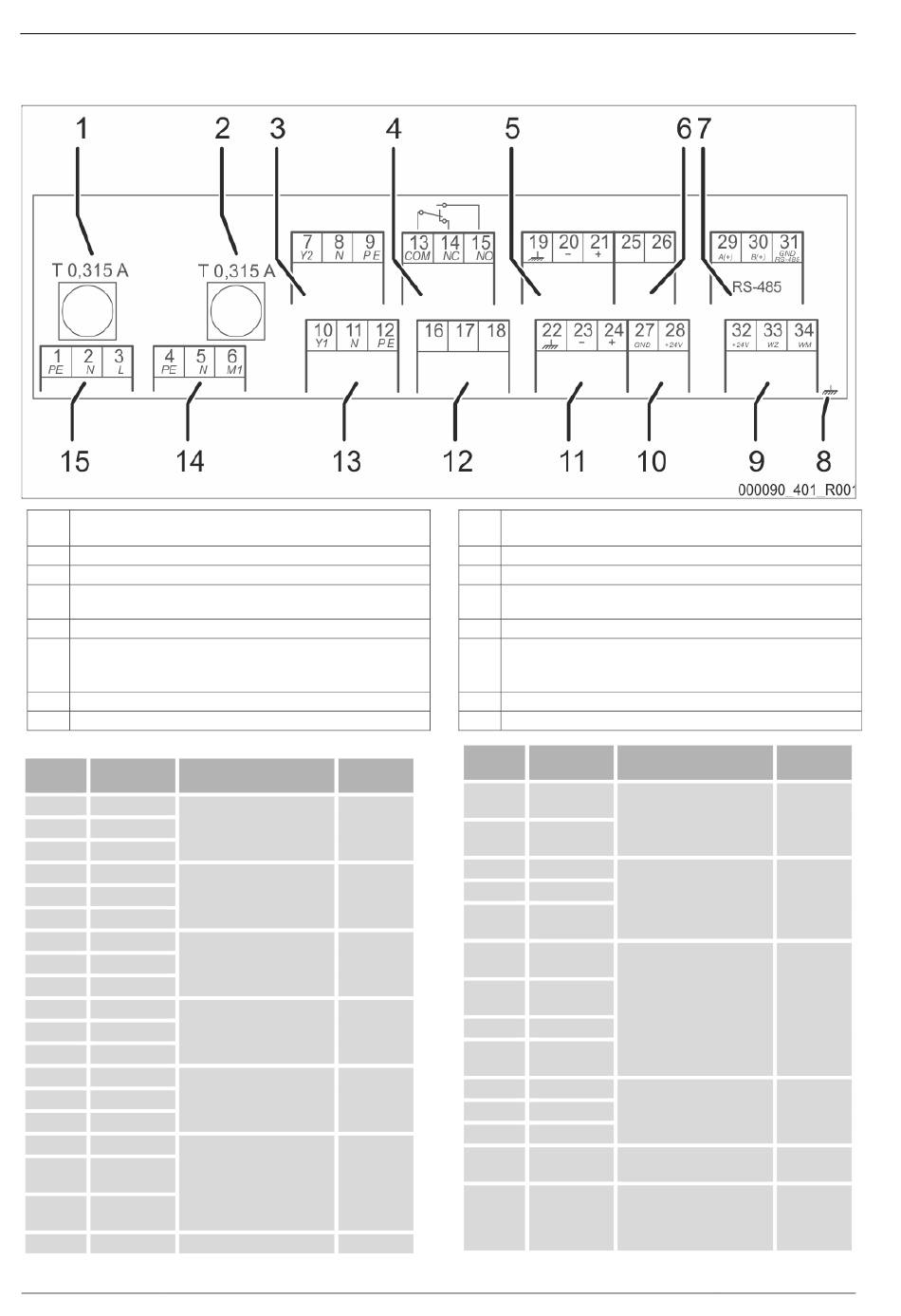

6.5.1 Klemmenplan
1
Hauptsicherung
2 Sicherung für Motorkugelhahn
3 Stellventil Entgasung CD
4
Sammelmeldung
5 Optional für Leitfähigkeit
6 Regelkugelhahn
(Stellgröße (25) /
Rückgabewert (46))
7 Schnittstelle RS-485
8 ---
Klemmen-
Signal
nummer
1 PE
Spannungsversorgung 230 V
2 N
über Kabel mit Netzstecker.
3 L
4 PE
5N N Pumpe PU
6 M1 M 1
7 Y2
8 N Stellventil Entgasung CD
9 PE
10 Y 1
11 N Nachspeiseventil WV
12 PE
13 COM
Sammelmeldung
14 NC
(potenzialfrei).
15 NO
16 frei
Externe
17 Nachspeisung Nachspeiseanforderung von
(230 V) einer Druckhaltestation,
Steuerung auf ‚Levelcontrol'
18 Nachspeisung
einstellen!
(230 V)
19 PE Schirm
12 — Deutsch
Funktion Verkabelung
Werksseitig
Werksseitig
Werksseitig
Werksseitig
Bauseits,
Option
Bauseits,
Option
---
Vakuum-Sprühentgasung — 01.04.2022-Rev. D
9 Digitale Eingänge:
Wasserzähler; Wassermangel
10 Regelkugelhahn (Stromversorgung)
11 Analogeingang für Druck
12 Externe Nachspeiseanforderung
(nur bei Levelcontrol)
13 Nachspeiseventil WV
14
Pumpe
15 Netzeinspeisung
16 ---
Klemmen-
Signal
nummer
20 - Niveau
(Signal)
Analogeingang Niveau, wird
bei dem Gerät nicht genutzt.
21 + Niveau
(+ 18 V)
22 PE (Schirm)
23 - Druck (Signal)
Analogeingang Druck
24 + Druck
(+ 18 V)
0 – 10 V
25
(Stellgröße)
0 – 10 V
26
(Rückmeldung)
Regelkugelhahn
27 GND
28 + 24 V
(Versorgung)
29 A +
30 B - Schnittstelle RS-485.
31 GND
+ 24 V Wassermangelschalter -
32
Trockenlaufschutz
Kontaktwasserzähler, zur
Auswertung der
33 E1
Nachspeisung, Klemme 32/33
geschlossen = Zählimpuls.
Funktion Verkabelung
Werksseitig
Werksseitig
Bauseits,
Option
Werksseitig
Bauseits,
Option
