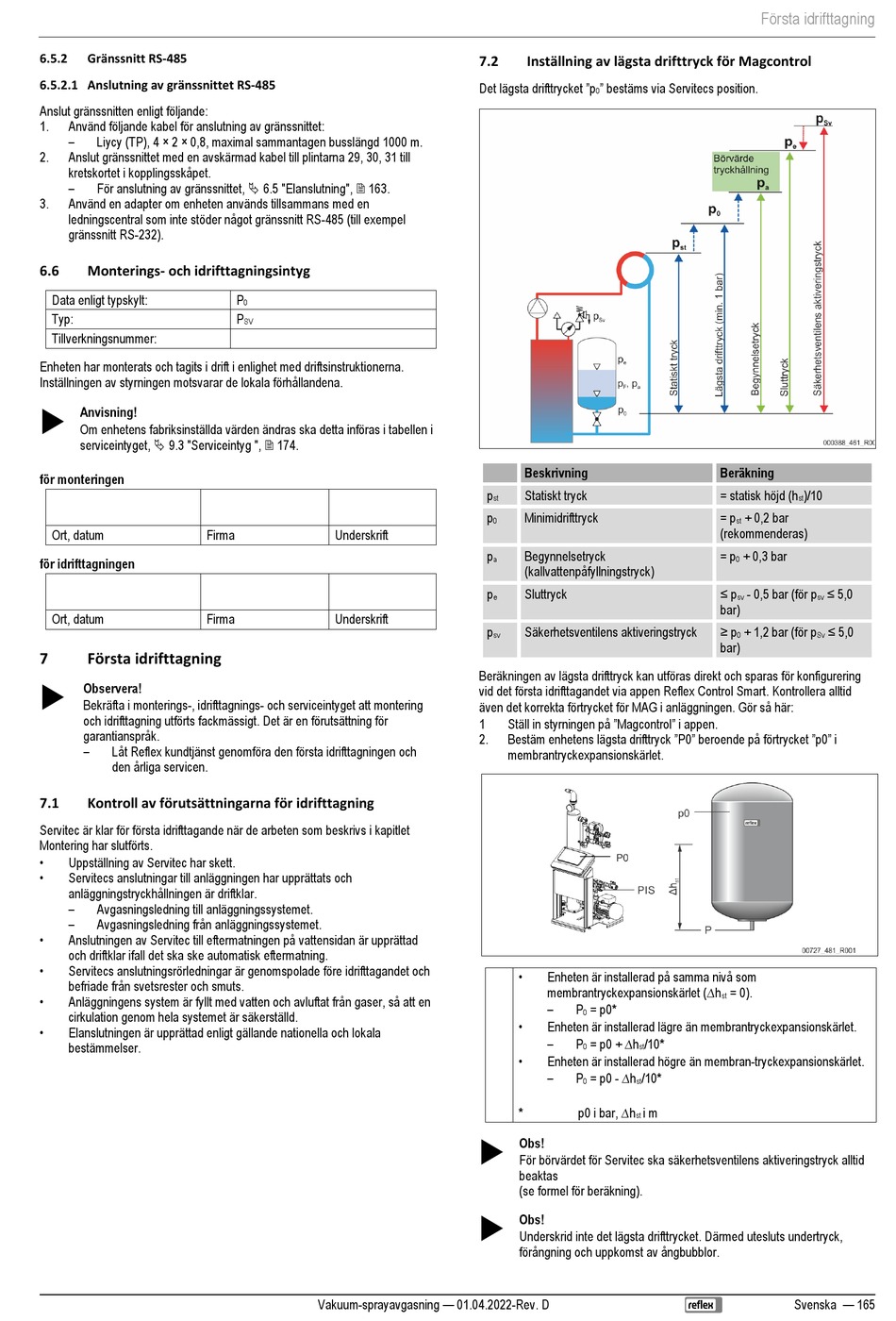

6.5.2 Gränssnitt RS-485
6.5.2.1 Anslutning av gränssnittet RS-485
Anslut gränssnitten enligt följande:
1. Använd följande kabel för anslutning av gränssnittet:
–
Liycy (TP), 4 × 2 × 0,8, maximal sammantagen busslängd 1000 m.
2. Anslut gränssnittet med en avskärmad kabel till plintarna 29, 30, 31 till
kretskortet i kopplingsskåpet.
–
För anslutning av gränssnittet,  6.5 "Elanslutning",  163.
3. Använd en adapter om enheten används tillsammans med en
ledningscentral som inte stöder något gränssnitt RS-485 (till exempel
gränssnitt RS-232).
6.6 Monterings- och idrifttagningsintyg
Data enligt typskylt:
Typ:
Tillverkningsnummer:
Enheten har monterats och tagits i drift i enlighet med driftsinstruktionerna.
Inställningen av styrningen motsvarar de lokala förhållandena.

Anvisning!
Om enhetens fabriksinställda värden ändras ska detta införas i tabellen i
serviceintyget,  9.3 "Serviceintyg ",  174.
för monteringen
Ort, datum Firma
för idrifttagningen
Ort, datum Firma
7 Första idrifttagning

Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering
och idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
7.1 Kontroll av förutsättningarna för idrifttagning
Servitec är klar för första idrifttagande när de arbeten som beskrivs i kapitlet
Montering har slutförts.
•
Uppställning av Servitec har skett.
•
Servitecs anslutningar till anläggningen har upprättats och
anläggningstryckhållningen är driftklar.
–
Avgasningsledning till anläggningssystemet.
–
Avgasningsledning från anläggningssystemet.
•
Anslutningen av Servitec till eftermatningen på vattensidan är upprättad
och driftklar ifall det ska ske automatisk eftermatning.
•
Servitecs anslutningsrörledningar är genomspolade före idrifttagandet och
befriade från svetsrester och smuts.
•
Anläggningens system är fyllt med vatten och avluftat från gaser, så att en
cirkulation genom hela systemet är säkerställd.
•
Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
P
0
P
SV
Underskrift
Underskrift
Vakuum-sprayavgasning — 01.04.2022-Rev. D
7.2 Inställning av lägsta drifttryck för Magcontrol
Det lägsta drifttrycket "p " bestäms via Servitecs position.
0
Beskrivning
p Statiskt tryck
st
p Minimidrifttryck
0
p Begynnelsetryck
a
(kallvattenpåfyllningstryck)
p Sluttryck
e
p Säkerhetsventilens aktiveringstryck
sv
Beräkningen av lägsta drifttryck kan utföras direkt och sparas för konfigurering
vid det första idrifttagandet via appen Reflex Control Smart. Kontrollera alltid
även det korrekta förtrycket för MAG i anläggningen. Gör så här:
Ställ in styrningen på "Magcontrol" i appen.
1
Bestäm enhetens lägsta drifttryck "P0" beroende på förtrycket "p0" i
2.
membrantryckexpansionskärlet.
•
Enheten är installerad på samma nivå som
membrantryckexpansionskärlet (∆h
–
P = p0*
0
•
Enheten är installerad lägre än membrantryckexpansionskärlet.
– = p0 + ∆h
P /10*
0 st
•
Enheten är installerad högre än membran-tryckexpansionskärlet.
– = p0 - ∆h
P /10*
0 st
p0 i bar, ∆h
* i m
st

Obs!
För börvärdet för Servitec ska säkerhetsventilens aktiveringstryck alltid
beaktas
(se formel för beräkning).

Obs!
Underskrid inte det lägsta drifttrycket. Därmed utesluts undertryck,
förångning och uppkomst av ångbubblor.
Första idrifttagning
Beräkning
= statisk höjd (h )/10
st
= p + 0,2 bar
st
(rekommenderas)
= p + 0,3 bar
0
≤ p ≤ 5,0
- 0,5 bar (för p
sv sv
bar)
≥ p ≤ 5,0
+ 1,2 bar (för p
0 Sv
bar)
= 0).
st
