Opis urządzenia

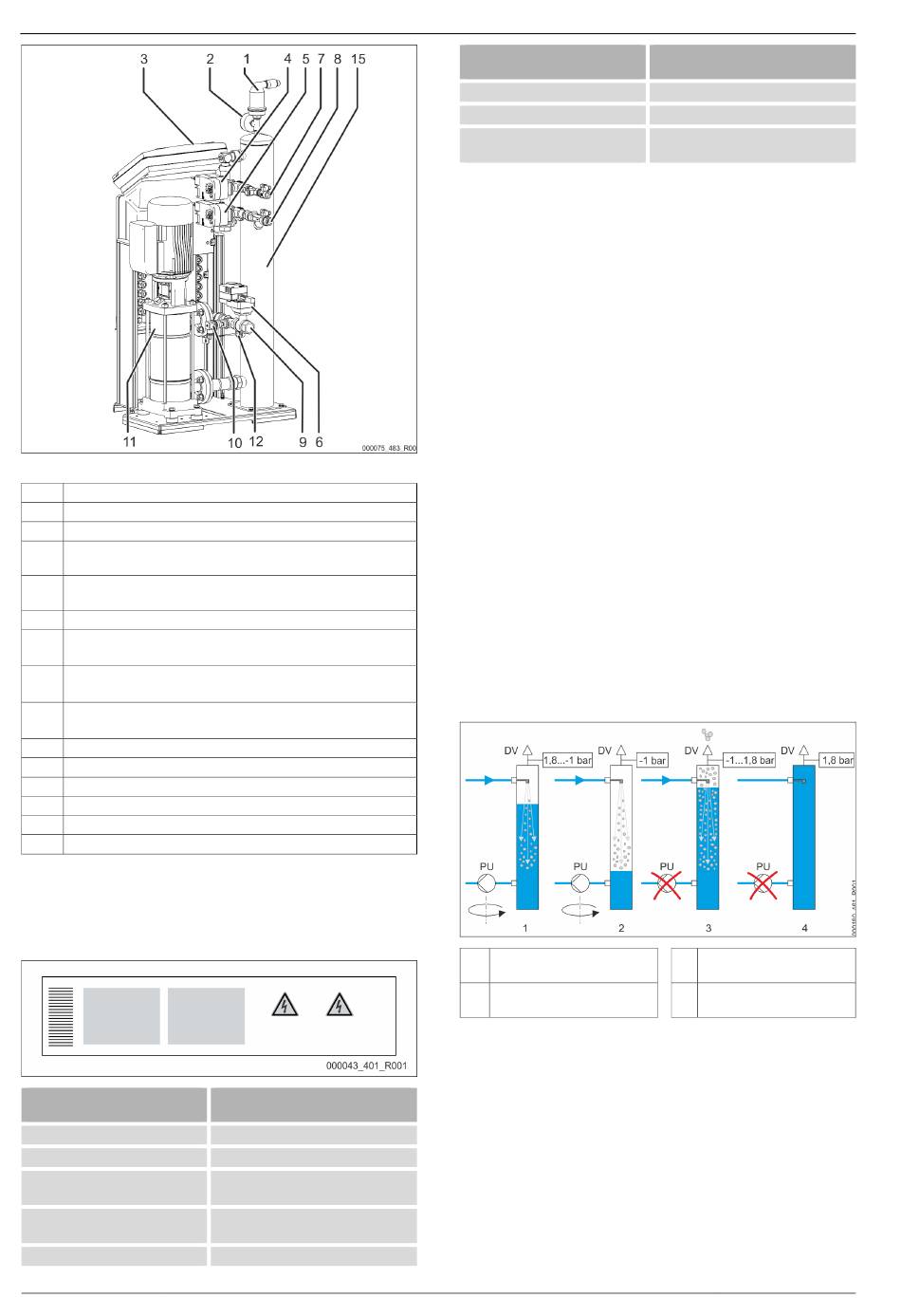

Servitec 75 – 95
Zawór odgazowywania „DV"
1
Wakuometr „PI"
2
3 Sterownik Control Touch
2-drogowy zawór kulowy z napędem „CD" przed próżniową tuleją
4
rozpylającą
2-drogowy zawór kulowy z napędem „WV" przed próżniową tuleją
5
rozpylającą
Zawór kulowy regulacyjny „PV" za pompą „PU"
6
Przyłącze „WC" do uzupełniania wody
7
• Wejście wody nieodgazowanej z uzupełniania
Przyłącze „DC" do odgazowywania
8
• Wejście wody nieodgazowanej z instalacji
Przyłącze „DC" do odgazowywania
9
• Wyjście wody odgazowanej
10 Presostat "PIS"
Pompa „PU"
11
Wyłącznik braku wody
12
Kurek do napełniania i opróżniania „FD"
13
Wyłącznik główny
14
Próżniowa tuleja rozpylająca „VT"
15
4.2 Identyfikacja
Tabliczka znamionowa znajduje się pod przykręcaną osłoną sterownika.
Znajdują się na niej dane producenta, rok produkcji, numer seryjny i dane
techniczne.
Informacje na tabliczce
znamionowej
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min./maks. temperatura robocza (TS)
400 — Polski
Znaczenie
Nazwa urządzenia
Numer seryjny
Dopuszczalne ciśnienie minimalne /
maksymalne
Maksymalna dopuszczalna temperatura
zasilania systemu
Układ odgazowujĔcy z próĹniowĔ rurĔ odgazowujĔcĔ — 01.04.2022-Rev. D
Informacje na tabliczce
znamionowej
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Działanie
4.3
Servitec służy do odgazowywania wody cyrkulacyjnej z instalacji i wody do
uzupełniania ubytków. Urządzenie usuwa z wody do 90% rozpuszczonych w niej
gazów. Odgazowywanie odbywa się w cyklach sterowanych czasem. Cykl
składa się z następujących faz:
• Faza rozpylania i wytworzenie próżni
Dopływ „DC" wody nieodgazowanej z instalacji do próżniowej tulei
rozpylającej „VT" jest otwarty. W zależności od zapotrzebowania
strumienie częściowe nieodgazowanej wody z instalacji oraz wody do
uzupełniania ubytków są doprowadzane przez przewody „DC" i „WC", a
następnie drobno rozpylane w próżniowej tulei rozpylającej. Ponieważ w
tulei rozpylającej rozpylana jest mniejsza ilość wody niż ilość wody
odprowadzana za pomocą pompy „PU" z próżniowej tulei rozpylającej z
powrotem do systemu, w tulei rozpylającej wytwarza się próżnia. Pompa
„PU" wytwarza próżnię aż do osiągnięcia ciśnienia nasycenia wody.
Podciśnienie pokazywane jest na wakuometrze „PI". Duża powierzchnia
styku rozpylonej wody oraz spadek nasycenia wody gazem w stronę próżni
powodują odgazowanie wody. Z próżniowej tulei rozpylającej odgazowana
woda jest tłoczona pompą z powrotem do instalacji. Tam może ponownie
rozpuszczać gazy.
•
Faza wypychania
Pompa „PU" się wyłącza. Woda jest dalej wtryskiwana do próżniowej tulei
rozpylającej „VT", gdzie następuje jej odgazowywanie. Poziom wody w
próżniowej tulei rozpylającej wzrasta. Gazy oddzielone z wody są usuwane
poprzez zawór odgazowywania „DV".
•
Faza przestoju
Po usunięciu gazu następuje faza przestoju, po zakończeniu której
uruchamiany jest kolejny cykl.
Przebieg cyklu odgazowywania w próĹniowej tulei rozpylajĔcej „VT"
Przykład: Instalacja wody chłodzącej ≤ 30°C, ciśnienie instalacji 1,8 bara,
odgazowanie instalacji „DC" pracuje, odgazowanie uzupełniania wody „WC"
zamknięte.
1 Rozpylanie i wytworzenie
próżni
2 Rozpylanie i wytworzenie
próżni
Odgazowywanie
Cały proces odgazowywania jest sterowany hydraulicznie przez system
hydrauliczny za pomocą regulacyjnego zaworu kulowego „PV" i sterownika
urządzenia Servitec. Status roboczy urządzenia jest monitorowany i wyświetlany
na wyświetlaczu sterownika urządzenia Servitec. W sterowniku można wybrać i
ustawić 3 różne programy odgazowywania i 2 różne sposoby uzupełniania wody.
Programy odgazowywania
• Odgazowywanie ciągłe:
Służy do odgazowywania ciągłego przez kilka godzin lub dni z
uruchamianymi kolejno cyklami odgazowywania bez przerw między nimi.
Program ten jest zalecany po uruchomieniu i naprawach.
• Odgazowywanie interwałowe:
Znaczenie
Rok produkcji
Maks. ciśnienie w instalacji
Minimalne ciśnienie robocze ustawione
we własnym zakresie
3 Faza wypychania
4 Faza przestoju
