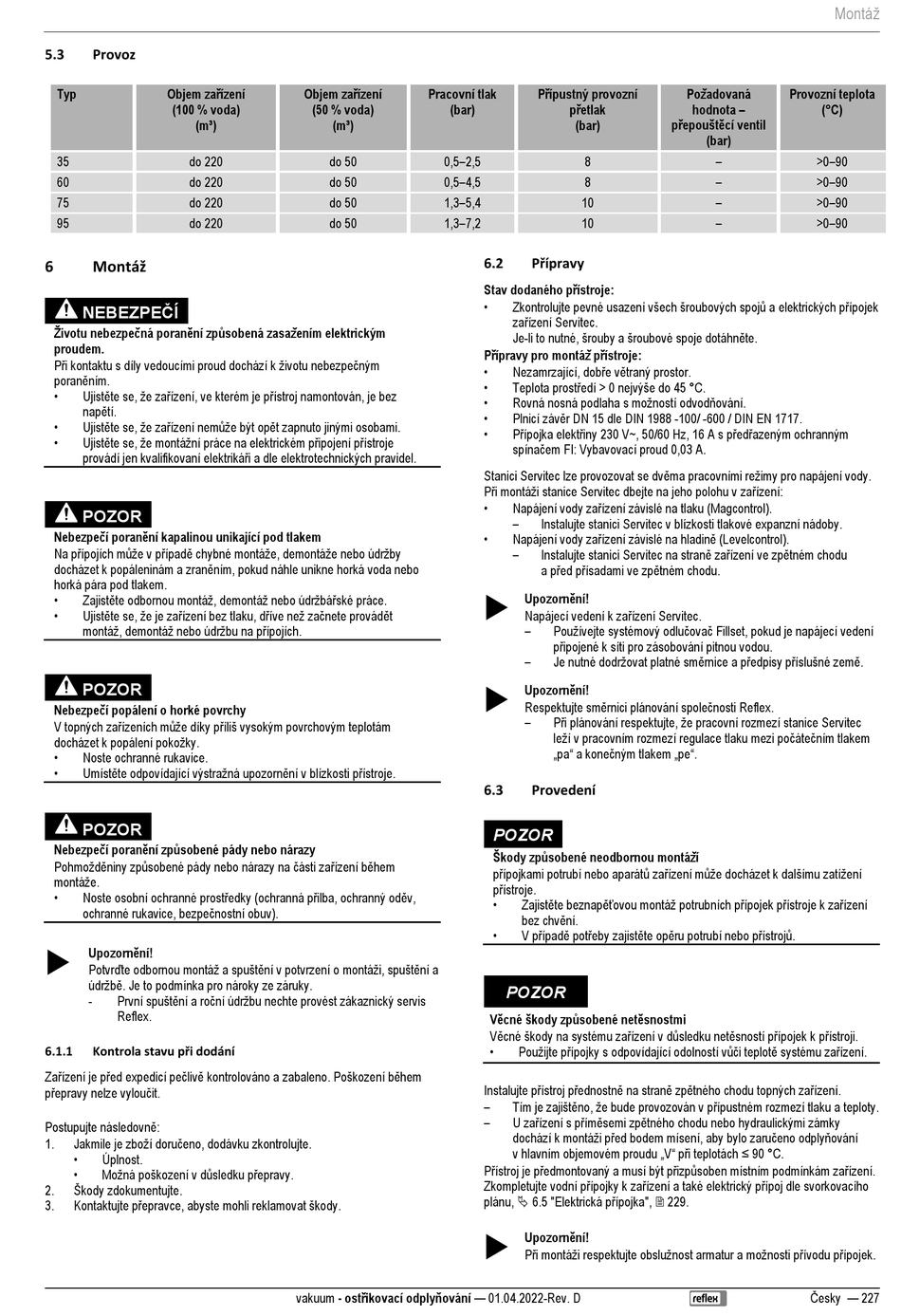

5.3
Provoz
Objem zaīízení
Typ
(100 % voda)
(m³)
35
do 220
60
do 220
75
do 220
95
do 220
Montáž
6
NEBEZPEČÍ
Životu nebezpečná poranění zpijsobená zasažením elektrickým
proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez
napětí.
Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět
montáž, demontáž nebo údržbu na přípojích.
POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám
docházet k popálení pokožky.
Noste ochranné rukavice.
Umístěte odpovídající výstražná upozornění v blízkosti přístroje.
POZOR
Nebezpečí poranění zpijsobené pády nebo nárazy
Pohmožděniny způsobené pády nebo nárazy na části zařízení během
montáže.
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
Upozornění!

Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
První spuštění a roční údržbu nechte provést zákaznický servis
-
Reflex.
Kontrola stavu při dodání
6.1.1
Zařízení je před expedicí pečlivě kontrolováno a zabaleno. Poškození během
přepravy nelze vyloučit.
Postupujte následovně:
Jakmile je zboží doručeno, dodávku zkontrolujte.
1.
Úplnost.
Možná poškození v důsledku přepravy.
Škody zdokumentujte.
2.
Kontaktujte přepravce, abyste mohli reklamovat škody.
3.
Objem zaīízení
Pracovní tlak
(50 % voda)
(bar)
(m³)
do 50
0,5–2,5
do 50
0,5–4,5
do 50
1,3–5,4
do 50
1,3–7,2
vakuum - ostīikovací odplyĥování — 01.04.2022-Rev. D
Pīípustný provozní
pīetlak
(bar)
8
8
10
10
Přípravy
6.2
Stav dodaného pīístroje:
Zkontrolujte pevné usazení všech šroubových spojů a elektrických přípojek
zařízení Servitec.
Je-li to nutné, šrouby a šroubové spoje dotáhněte.
Pīípravy pro montáž pīístroje:
Nezamrzající, dobře větraný prostor.
Teplota prostředí > 0 nejvýše do 45 °C.
Rovná nosná podlaha s možností odvodňování.
Plnicí závěr DN 15 dle DIN 1988 -100/ -600 / DIN EN 1717.
Přípojka elektřiny 230 V~, 50/60 Hz, 16 A s předřazeným ochranným
spínačem FI: Vybavovací proud 0,03 A.
Stanici Servitec lze provozovat se dvěma pracovními režimy pro napájení vody.
Při montáži stanice Servitec dbejte na jeho polohu v zařízení:
Napájení vody zařízení závislé na tlaku (Magcontrol).
Instalujte stanici Servitec v blízkosti tlakové expanzní nádoby.
Napájení vody zařízení závislé na hladině (Levelcontrol).
Instalujte stanici Servitec na straně zařízení ve zpětném chodu
a před přísadami ve zpětném chodu.
Upozornění!

Napájecí vedení k zařízení Servitec.
Používejte systémový odlučovač Fillset, pokud je napájecí vedení
připojené k síti pro zásobování pitnou vodou.
Je nutné dodržovat platné směrnice a předpisy příslušné země.
Upozornění!

Respektujte směrnici plánování společnosti Reflex.
Při plánování respektujte, že pracovní rozmezí stanice Servitec
leží v pracovním rozmezí regulace tlaku mezi počátečním tlakem
„pa" a konečným tlakem „pe".
6.3
Provedení
POZOR
Škody zpijsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
Zajistěte beznapěťovou montáž potrubních přípojek přístroje k zařízení
bez chvění.
V případě potřeby zajistěte opěru potrubí nebo přístrojů.
POZOR
Věcné škody zpijsobené netěsnostmi
Věcné škody na systému zařízení v důsledku netěsností přípojek k přístroji.
Použijte přípojky s odpovídající odolností vůči teplotě systému zařízení.
Instalujte přístroj přednostně na straně zpětného chodu topných zařízení.
Tím je zajištěno, že bude provozován v přípustném rozmezí tlaku a teploty.
U zařízení s příměsemi zpětného chodu nebo hydraulickými zámky
dochází k montáži před bodem mísení, aby bylo zaručeno odplyňování
v hlavním objemovém proudu „V" při teplotách ≤ 90 °C.
Přístroj je předmontovaný a musí být přizpůsoben místním podmínkám zařízení.
Zkompletujte vodní přípojky k zařízení a také elektrický přípoj dle svorkovacího
plánu,  6.5 "Elektrická přípojka",  229.
Upozornění!

Při montáži respektujte obslužnost armatur a možnosti přívodu přípojek.
Montáž
Požadovaná
Provozní teplota
hodnota –
(°C)
pīepouštěcí ventil
(bar)
>0–90
>0–90
>0–90
>0–90
Česky — 227
