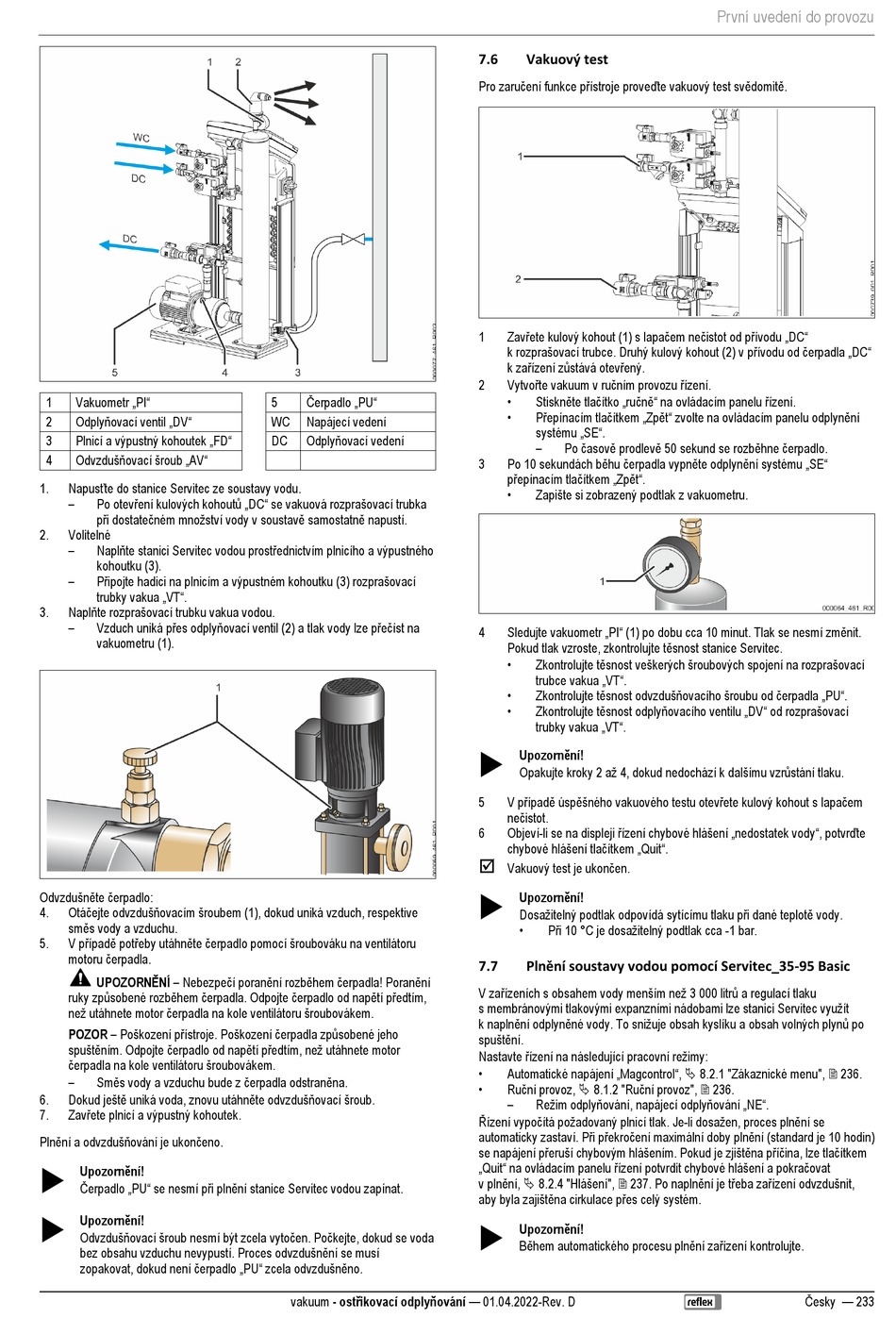

Reflex Servitec 35 Originalbetriebsanleitung Seite 233

Vakuometr „PI"
1
Odplyňovací ventil „DV"
2
Plnicí a výpustný kohoutek „FD"
3
Odvzdušňovací šroub „AV"
4
Napusťte do stanice Servitec ze soustavy vodu.
1.
– Po otevření kulových kohoutů „DC" se vakuová rozprašovací trubka
při dostatečném množství vody v soustavě samostatně napustí.
2. Volitelné
– Naplňte stanici Servitec vodou prostřednictvím plnicího a výpustného
kohoutku (3).
– Připojte hadici na plnicím a výpustném kohoutku (3) rozprašovací
trubky vakua „VT".
Naplňte rozprašovací trubku vakua vodou.
3.
– Vzduch uniká přes odplyňovací ventil (2) a tlak vody lze přečíst na
vakuometru (1).
Odvzdušněte čerpadlo:
Otáčejte odvzdušňovacím šroubem (1), dokud uniká vzduch, respektive
4.
směs vody a vzduchu.
V případě potřeby utáhněte čerpadlo pomocí šroubováku na ventilátoru
5.
motoru čerpadla.
UPOZORNĚNÍ – Nebezpečí poranění rozběhem čerpadla! Poranění
ruky způsobené rozběhem čerpadla. Odpojte čerpadlo od napětí předtím,
než utáhnete motor čerpadla na kole ventilátoru šroubovákem.
POZOR – Poškození přístroje. Poškození čerpadla způsobené jeho
spuštěním. Odpojte čerpadlo od napětí předtím, než utáhnete motor
čerpadla na kole ventilátoru šroubovákem.
– Směs vody a vzduchu bude z čerpadla odstraněna.
Dokud ještě uniká voda, znovu utáhněte odvzdušňovací šroub.
6.
Zavřete plnicí a výpustný kohoutek.
7.
Plnění a odvzdušňování je ukončeno.
Upozornění!

Čerpadlo „PU" se nesmí při plnění stanice Servitec vodou zapínat.
Upozornění!

Odvzdušňovací šroub nesmí být zcela vytočen. Počkejte, dokud se voda
bez obsahu vzduchu nevypustí. Proces odvzdušnění se musí
zopakovat, dokud není čerpadlo „PU" zcela odvzdušněno.
Čerpadlo „PU"
5
WC Napájecí vedení
Odplyňovací vedení
DC
vakuum - ostīikovací odplyĥování — 01.04.2022-Rev. D
7.6 Vakuový test
Pro zaručení funkce přístroje proveďte vakuový test svědomitě.
Zavřete kulový kohout (1) s lapačem nečistot od přívodu „DC"
1
k rozprašovací trubce. Druhý kulový kohout (2) v přívodu od čerpadla „DC"
k zařízení zůstává otevřený.
Vytvořte vakuum v ručním provozu řízení.
2
• Stiskněte tlačítko „ručně" na ovládacím panelu řízení.
• Přepínacím tlačítkem „Zpět" zvolte na ovládacím panelu odplynění
systému „SE".
– Po časově prodlevě 50 sekund se rozběhne čerpadlo.
Po 10 sekundách běhu čerpadla vypněte odplynění systému „SE"
3
přepínacím tlačítkem „Zpět".
• Zapište si zobrazený podtlak z vakuometru.
Sledujte vakuometr „PI" (1) po dobu cca 10 minut. Tlak se nesmí změnit.
4
Pokud tlak vzroste, zkontrolujte těsnost stanice Servitec.
• Zkontrolujte těsnost veškerých šroubových spojení na rozprašovací
trubce vakua „VT".
• Zkontrolujte těsnost odvzdušňovacího šroubu od čerpadla „PU".
• Zkontrolujte těsnost odplyňovacího ventilu „DV" od rozprašovací
trubky vakua „VT".
Upozornění!

Opakujte kroky 2 až 4, dokud nedochází k dalšímu vzrůstání tlaku.
V případě úspěšného vakuového testu otevřete kulový kohout s lapačem
5
nečistot.
Objeví-li se na displeji řízení chybové hlášení „nedostatek vody", potvrďte
6
chybové hlášení tlačítkem „Quit".

Vakuový test je ukončen.
Upozornění!

Dosažitelný podtlak odpovídá sytícímu tlaku při dané teplotě vody.
• Při 10 °C je dosažitelný podtlak cca -1 bar.
Plnění soustavy vodou pomocí Servitec_35-95 Basic
7.7
V zařízeních s obsahem vody menším než 3 000 litrů a regulací tlaku
s membránovými tlakovými expanzními nádobami lze stanici Servitec využít
k naplnění odplyněné vody. To snižuje obsah kyslíku a obsah volných plynů po
spuštění.
Nastavte řízení na následující pracovní režimy:
• Automatické napájení „Magcontrol",  8.2.1 "Zákaznické menu",  236.
• Ruční provoz,  8.1.2 "Ruční provoz",  236.
– Režim odplyňování, napájecí odplyňování „NE".
Řízení vypočítá požadovaný plnicí tlak. Je-li dosažen, proces plnění se
automaticky zastaví. Při překročení maximální doby plnění (standard je 10 hodin)
se napájení přeruší chybovým hlášením. Pokud je zjištěna příčina, lze tlačítkem
„Quit" na ovládacím panelu řízení potvrdit chybové hlášení a pokračovat
v plnění,  8.2.4 "Hlášení",  237. Po naplnění je třeba zařízení odvzdušnit,
aby byla zajištěna cirkulace přes celý systém.
Upozornění!

Během automatického procesu plnění zařízení kontrolujte.
První uvedení do provozu
