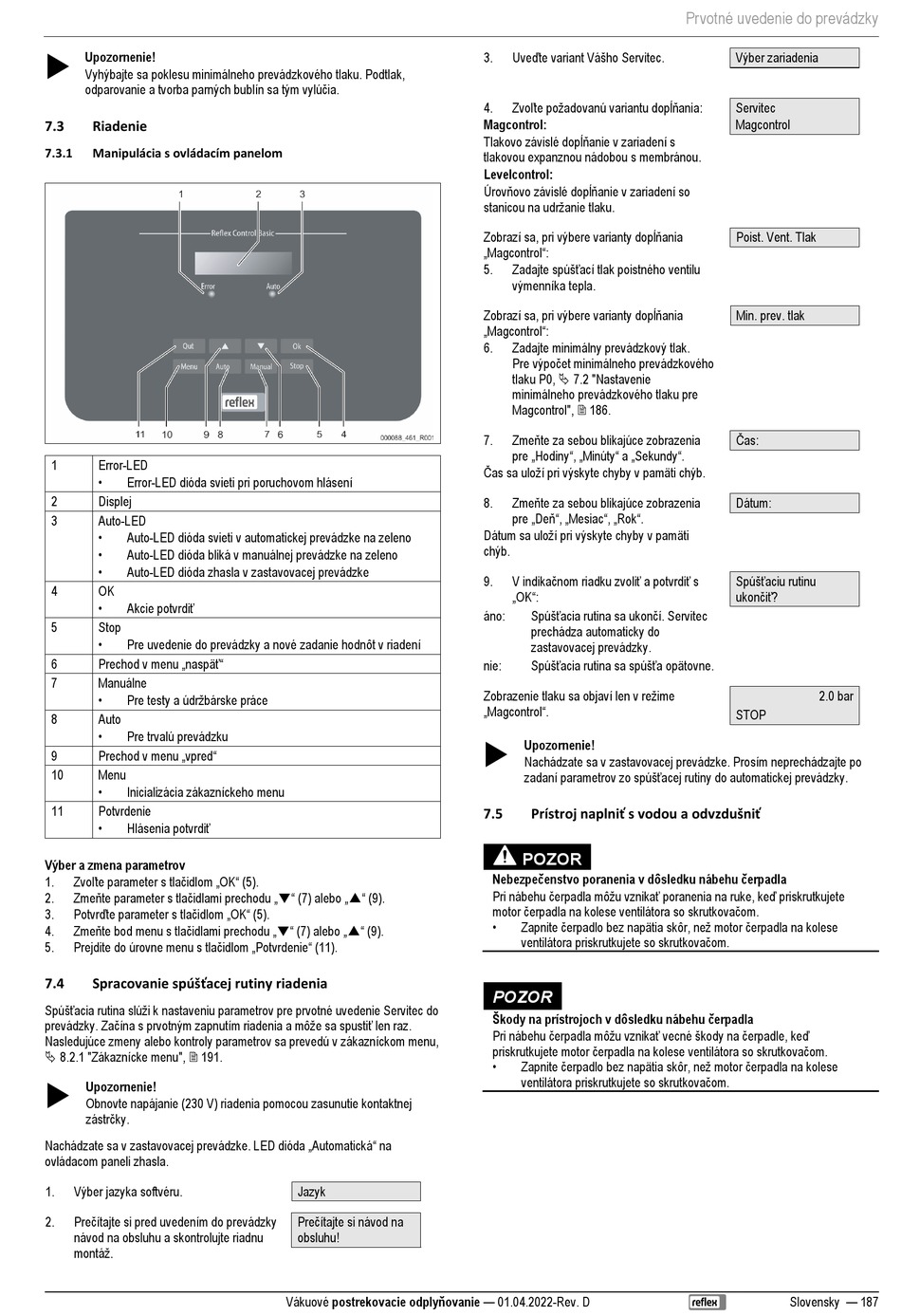

Reflex Servitec 35 Originalbetriebsanleitung Seite 187


Upozornenie!
Vyhýbajte sa poklesu minimálneho prevádzkového tlaku. Podtlak,
odparovanie a tvorba parných bublín sa tým vylúčia.
7.3 Riadenie
7.3.1 Manipulácia s ovládacím panelom
1 Error-LED
•
Error-LED dióda svieti pri poruchovom hlásení
2 Displej
3 Auto-LED
•
Auto-LED dióda svieti v automatickej prevádzke na zeleno
•
Auto-LED dióda bliká v manuálnej prevádzke na zeleno
•
Auto-LED dióda zhasla v zastavovacej prevádzke
4 OK
• Akcie potvrdiť
5 Stop
•
Pre uvedenie do prevádzky a nové zadanie hodnôt v riadení
Prechod v menu „naspäť"
6
7 Manuálne
• Pre testy a údržbárske práce
8 Auto
•
Pre trvalú prevádzku
Prechod v menu „vpred"
9
10 Menu
•
Inicializácia zákazníckeho menu
11 Potvrdenie
• Hlásenia potvrdiť
Výber a zmena parametrov
Zvoľte parameter s tlačidlom „OK" (5).
1.
Zmeňte parameter s tlačidlami prechodu „▼" (7) alebo „▲" (9).
2.
Potvrďte parameter s tlačidlom „OK" (5).
3.
Zmeňte bod menu s tlačidlami prechodu „▼" (7) alebo „▲" (9).
4.
Prejdite do úrovne menu s tlačidlom „Potvrdenie" (11).
5.
Spracovanie spúšťacej rutiny riadenia
7.4
Spúšťacia rutina slúži k nastaveniu parametrov pre prvotné uvedenie Servitec do
prevádzky. Začína s prvotným zapnutím riadenia a môže sa spustiť len raz.
Nasledujúce zmeny alebo kontroly parametrov sa prevedú v zákazníckom menu,
 8.2.1 "Zákaznícke menu",  191.

Upozornenie!
Obnovte napájanie (230 V) riadenia pomocou zasunutie kontaktnej
zástrčky.
Nachádzate sa v zastavovacej prevádzke. LED dióda „Automatická" na
ovládacom paneli zhasla.
1. Výber jazyka softvéru.
Prečítajte si pred uvedením do prevádzky
2.
návod na obsluhu a skontrolujte riadnu
montáž.
Jazyk
Prečítajte si návod na
obsluhu!
Vákuové postrekovacie odplyĥovanie — 01.04.2022-Rev. D
Uveďte variant Vášho Servitec.
3.
Zvoľte požadovanú variantu dopĺňania:
4.
Magcontrol:
Tlakovo závislé dopĺňanie v zariadení s
tlakovou expanznou nádobou s membránou.
Levelcontrol:
Úrovňovo závislé dopĺňanie v zariadení so
stanicou na udržanie tlaku.
Zobrazí sa, pri výbere varianty dopĺňania
„Magcontrol":
Zadajte spúšťací tlak poistného ventilu
5.
výmenníka tepla.
Zobrazí sa, pri výbere varianty dopĺňania
„Magcontrol":
6. Zadajte minimálny prevádzkový tlak.
Pre výpočet minimálneho prevádzkového
tlaku P0,  7.2 "Nastavenie
minimálneho prevádzkového tlaku pre
Magcontrol",  186.
Zmeňte za sebou blikajúce zobrazenia
7.
pre „Hodiny", „Minúty" a „Sekundy".
Čas sa uloží pri výskyte chyby v pamäti chýb.
Zmeňte za sebou blikajúce zobrazenia
8.
pre „Deň", „Mesiac", „Rok".
Dátum sa uloží pri výskyte chyby v pamäti
chýb.
V indikačnom riadku zvoliť a potvrdiť s
9.
„OK":
Spúšťacia rutina sa ukončí. Servitec
áno:
prechádza automaticky do
zastavovacej prevádzky.
Spúšťacia rutina sa spúšťa opätovne.
nie:
Zobrazenie tlaku sa objaví len v režime
„Magcontrol".

Upozornenie!
Nachádzate sa v zastavovacej prevádzke. Prosím neprechádzajte po
zadaní parametrov zo spúšťacej rutiny do automatickej prevádzky.
Prístroj naplniť s vodou a odvzdušniť
7.5
POZOR
Nebezpečenstvo poranenia v dôsledku nábehu čerpadla
Pri nábehu čerpadla môžu vznikať poranenia na ruke, keď priskrutkujete
motor čerpadla na kolese ventilátora so skrutkovačom.
• Zapnite čerpadlo bez napätia skôr, než motor čerpadla na kolese
ventilátora priskrutkujete so skrutkovačom.
POZOR
Škody na prístrojoch v dôsledku nábehu čerpadla
Pri nábehu čerpadla môžu vznikať vecné škody na čerpadle, keď
priskrutkujete motor čerpadla na kolese ventilátora so skrutkovačom.
• Zapnite čerpadlo bez napätia skôr, než motor čerpadla na kolese
ventilátora priskrutkujete so skrutkovačom.
Prvotné uvedenie do prevádzky
Výber zariadenia
Servitec
Magcontrol
Poist. Vent. Tlak
Min. prev. tlak
Čas:
Dátum:
Spúšťaciu rutinu
ukončiť?
2.0 bar
STOP
