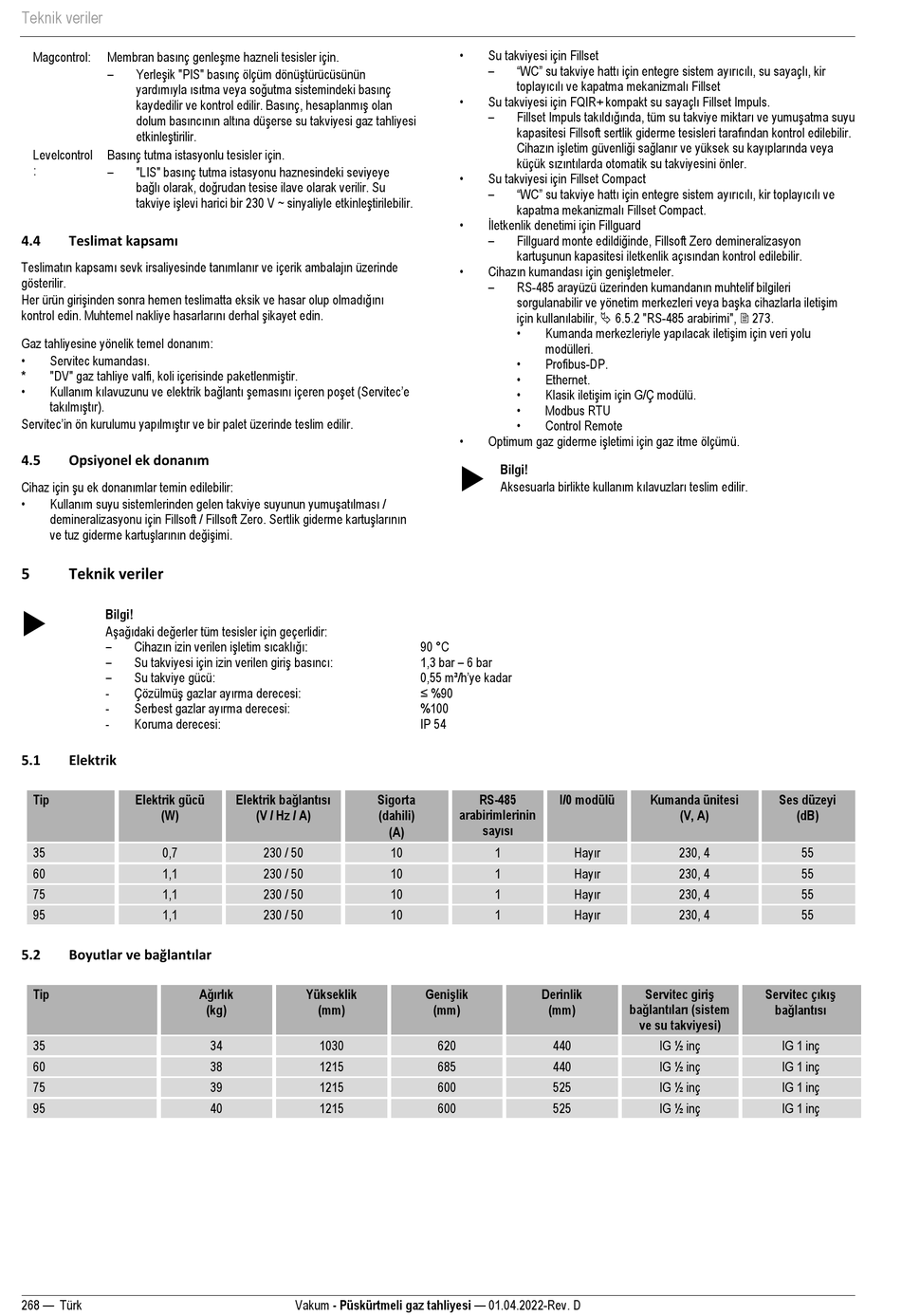

Reflex Servitec 35 Originalbetriebsanleitung Seite 268

Teknik veriler
Membran basınç genleşme hazneli tesisler için.
Magcontrol:
– Yerleşik "PIS" basınç ölçüm dönüştürücüsünün
yardımıyla ısıtma veya soğutma sistemindeki basınç
kaydedilir ve kontrol edilir. Basınç, hesaplanmış olan
dolum basıncının altına düşerse su takviyesi gaz tahliyesi
etkinleştirilir.
Basınç tutma istasyonlu tesisler için.
Levelcontrol
– "LIS" basınç tutma istasyonu haznesindeki seviyeye
:
bağlı olarak, doğrudan tesise ilave olarak verilir. Su
takviye işlevi harici bir 230 V ~ sinyaliyle etkinleştirilebilir.
Teslimat kapsamı
4.4
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Her ürün girişinden sonra hemen teslimatta eksik ve hasar olup olmadığını
kontrol edin. Muhtemel nakliye hasarlarını derhal şikayet edin.
Gaz tahliyesine yönelik temel donanım:
• Servitec kumandası.
"DV" gaz tahliye valfi, koli içerisinde paketlenmiştir.
*
• Kullanım kılavuzunu ve elektrik bağlantı şemasını içeren poşet (Servitec'e
takılmıştır).
Servitec'in ön kurulumu yapılmıştır ve bir palet üzerinde teslim edilir.
Opsiyonel ek donanım
4.5
Cihaz için şu ek donanımlar temin edilebilir:
• Kullanım suyu sistemlerinden gelen takviye suyunun yumuşatılması /
demineralizasyonu için Fillsoft / Fillsoft Zero. Sertlik giderme kartuşlarının
ve tuz giderme kartuşlarının değişimi.
5 Teknik veriler

Bilgi!
Aşağıdaki değerler tüm tesisler için geçerlidir:
– Cihazın izin verilen işletim sıcaklığı:
– Su takviyesi için izin verilen giriş basıncı:
–
Su takviye gücü:
Çözülmüş gazlar ayırma derecesi:
-
Serbest gazlar ayırma derecesi:
-
- Koruma derecesi:
5.1 Elektrik
Tip Elektrik gücü
(W)
35 0,7
60 1,1
75 1,1
95 1,1
Boyutlar ve bağlantılar
5.2
Tip
35
60
75
95
268 — Türk
Elektrik bağlantısı
(V / Hz / A)
230 / 50
230 / 50
230 / 50
230 / 50
Ağırlık
Yükseklik
(kg) (mm)
34 1030
38 1215
39 1215
40 1215
Vakum - Püskürtmeli gaz tahliyesi — 01.04.2022-Rev. D
•
Su takviyesi için Fillset
– "WC" su takviye hattı için entegre sistem ayırıcılı, su sayaçlı, kir
toplayıcılı ve kapatma mekanizmalı Fillset
• Su takviyesi için FQIR+ kompakt su sayaçlı Fillset Impuls.
– Fillset Impuls takıldığında, tüm su takviye miktarı ve yumuşatma suyu
kapasitesi Fillsoft sertlik giderme tesisleri tarafından kontrol edilebilir.
Cihazın işletim güvenliği sağlanır ve yüksek su kayıplarında veya
küçük sızıntılarda otomatik su takviyesini önler.
•
Su takviyesi için Fillset Compact
– "WC" su takviye hattı için entegre sistem ayırıcılı, kir toplayıcılı ve
kapatma mekanizmalı Fillset Compact.
• İletkenlik denetimi için Fillguard
– Fillguard monte edildiğinde, Fillsoft Zero demineralizasyon
kartuşunun kapasitesi iletkenlik açısından kontrol edilebilir.
• Cihazın kumandası için genişletmeler.
– RS-485 arayüzü üzerinden kumandanın muhtelif bilgileri
sorgulanabilir ve yönetim merkezleri veya başka cihazlarla iletişim
için kullanılabilir,  6.5.2 "RS-485 arabirimi",  273.
• Kumanda merkezleriyle yapılacak iletişim için veri yolu
modülleri.
•
Profibus-DP.
•
Ethernet.
• Klasik iletişim için G/Ç modülü.
•
Modbus RTU
•
Control Remote
• Optimum gaz giderme işletimi için gaz itme ölçümü.

Bilgi!
Aksesuarla birlikte kullanım kılavuzları teslim edilir.
90 °C
1,3 bar – 6 bar
0,55 m³/h'ye kadar
≤ %90
%100
IP 54
Sigorta RS-485
arabirimlerinin
(dahili)
sayısı
(A)
10 1
10 1
10 1
10 1
Genişlik
Derinlik
(mm)
620
685
600
600
I/0 modülü Kumanda ünitesi
(V, A)
Hayır
230, 4
Hayır
230, 4
Hayır
230, 4
Hayır
230, 4
Servitec giriş
bağlantıları (sistem
(mm)
ve su takviyesi)
440 IG ½ inç
440 IG ½ inç
525 IG ½ inç
525 IG ½ inç
Ses düzeyi
(dB)
55
55
55
55
Servitec çıkış
bağlantısı
IG 1 inç
IG 1 inç
IG 1 inç
IG 1 inç
