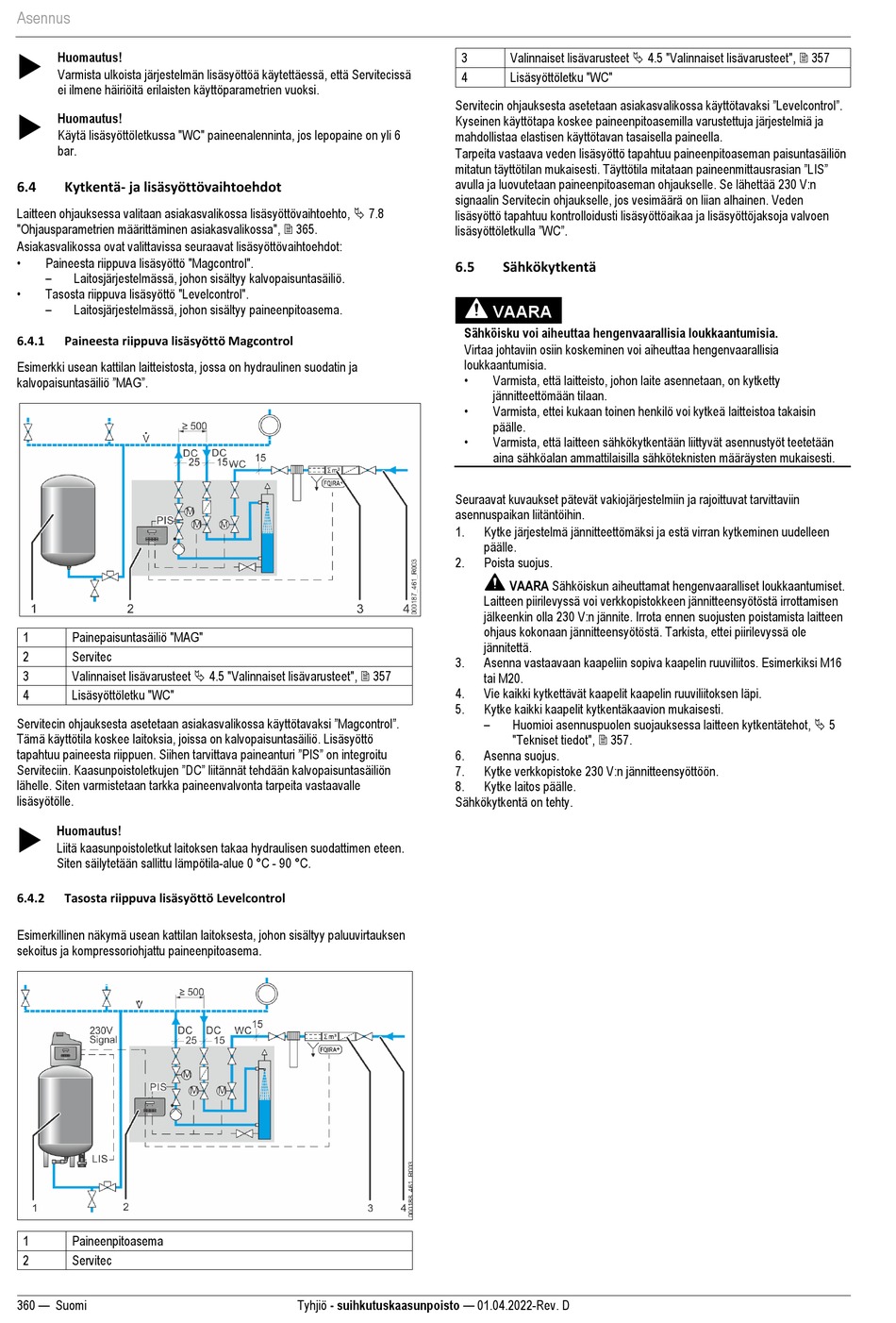

Reflex Servitec 35 Originalbetriebsanleitung Seite 360

Asennus

Huomautus!
Varmista ulkoista järjestelmän lisäsyöttöä käytettäessä, että Servitecissä
ei ilmene häiriöitä erilaisten käyttöparametrien vuoksi.

Huomautus!
Käytä lisäsyöttöletkussa "WC" paineenalenninta, jos lepopaine on yli 6
bar.
6.4 Kytkentä- ja lisäsyöttövaihtoehdot
Laitteen ohjauksessa valitaan asiakasvalikossa lisäsyöttövaihtoehto,  7.8
"Ohjausparametrien määrittäminen asiakasvalikossa",  365.
Asiakasvalikossa ovat valittavissa seuraavat lisäsyöttövaihtoehdot:
•
Paineesta riippuva lisäsyöttö "Magcontrol".
–
Laitosjärjestelmässä, johon sisältyy kalvopaisuntasäiliö.
•
Tasosta riippuva lisäsyöttö "Levelcontrol".
–
Laitosjärjestelmässä, johon sisältyy paineenpitoasema.
6.4.1 Paineesta riippuva lisäsyöttö Magcontrol
Esimerkki usean kattilan laitteistosta, jossa on hydraulinen suodatin ja
kalvopaisuntasäiliö "MAG".
1 Painepaisuntasäiliö "MAG"
2 Servitec
Valinnaiset lisävarusteet  4.5 "Valinnaiset lisävarusteet",  357
3
4 Lisäsyöttöletku "WC"
Servitecin ohjauksesta asetetaan asiakasvalikossa käyttötavaksi "Magcontrol".
Tämä käyttötila koskee laitoksia, joissa on kalvopaisuntasäiliö. Lisäsyöttö
tapahtuu paineesta riippuen. Siihen tarvittava paineanturi "PIS" on integroitu
Serviteciin. Kaasunpoistoletkujen "DC" liitännät tehdään kalvopaisuntasäiliön
lähelle. Siten varmistetaan tarkka paineenvalvonta tarpeita vastaavalle
lisäsyötölle.

Huomautus!
Liitä kaasunpoistoletkut laitoksen takaa hydraulisen suodattimen eteen.
Siten säilytetään sallittu lämpötila-alue 0 °C - 90 °C.
6.4.2 Tasosta riippuva lisäsyöttö Levelcontrol
Esimerkillinen näkymä usean kattilan laitoksesta, johon sisältyy paluuvirtauksen
sekoitus ja kompressoriohjattu paineenpitoasema.
1 Paineenpitoasema
2 Servitec
360 — Suomi
3
4
Servitecin ohjauksesta asetetaan asiakasvalikossa käyttötavaksi "Levelcontrol".
Kyseinen käyttötapa koskee paineenpitoasemilla varustettuja järjestelmiä ja
mahdollistaa elastisen käyttötavan tasaisella paineella.
Tarpeita vastaava veden lisäsyöttö tapahtuu paineenpitoaseman paisuntasäiliön
mitatun täyttötilan mukaisesti. Täyttötila mitataan paineenmittausrasian "LIS"
avulla ja luovutetaan paineenpitoaseman ohjaukselle. Se lähettää 230 V:n
signaalin Servitecin ohjaukselle, jos vesimäärä on liian alhainen. Veden
lisäsyöttö tapahtuu kontrolloidusti lisäsyöttöaikaa ja lisäsyöttöjaksoja valvoen
lisäsyöttöletkulla "WC".
6.5
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
•
•
•
Seuraavat kuvaukset pätevät vakiojärjestelmiin ja rajoittuvat tarvittaviin
asennuspaikan liitäntöihin.
1.
2.
3.
4.
5.
6.
7.
8.
Sähkökytkentä on tehty.
Tyhjiö - suihkutuskaasunpoisto — 01.04.2022-Rev. D
Valinnaiset lisävarusteet  4.5 "Valinnaiset lisävarusteet",  357
Lisäsyöttöletku "WC"
Sähkökytkentä
VAARA
Varmista, että laitteisto, johon laite asennetaan, on kytketty
jännitteettömään tilaan.
Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin
päälle.
Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään
aina sähköalan ammattilaisilla sähköteknisten määräysten mukaisesti.
Kytke järjestelmä jännitteettömäksi ja estä virran kytkeminen uudelleen
päälle.
Poista suojus.
VAARA Sähköiskun aiheuttamat hengenvaaralliset loukkaantumiset.
Laitteen piirilevyssä voi verkkopistokkeen jännitteensyötöstä irrottamisen
jälkeenkin olla 230 V:n jännite. Irrota ennen suojusten poistamista laitteen
ohjaus kokonaan jännitteensyötöstä. Tarkista, ettei piirilevyssä ole
jännitettä.
Asenna vastaavaan kaapeliin sopiva kaapelin ruuviliitos. Esimerkiksi M16
tai M20.
Vie kaikki kytkettävät kaapelit kaapelin ruuviliitoksen läpi.
Kytke kaikki kaapelit kytkentäkaavion mukaisesti.
–
Huomioi asennuspuolen suojauksessa laitteen kytkentätehot,  5
"Tekniset tiedot",  357.
Asenna suojus.
Kytke verkkopistoke 230 V:n jännitteensyöttöön.
Kytke laitos päälle.
