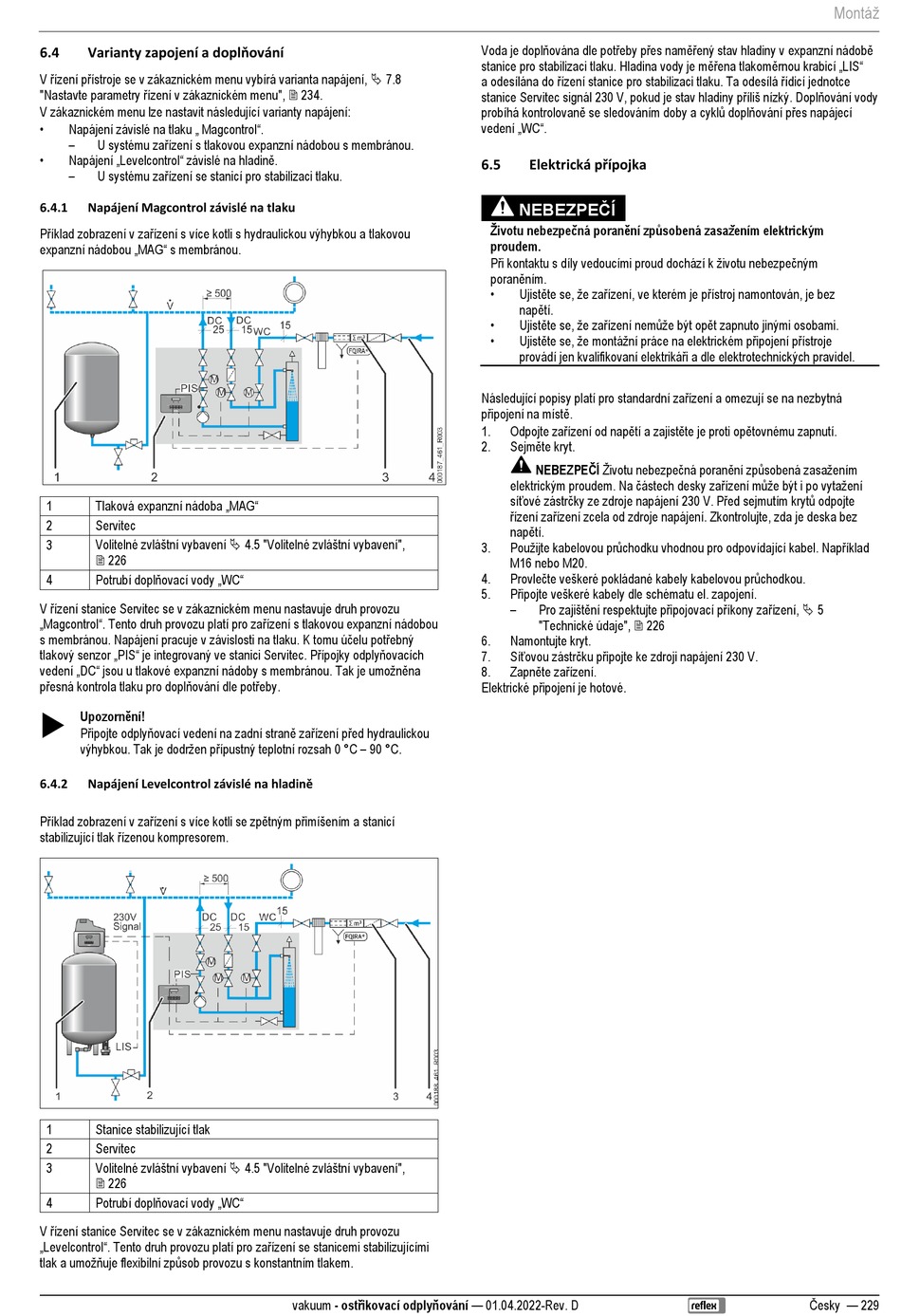

Varianty zapojení a doplňování
6.4
V řízení přístroje se v zákaznickém menu vybírá varianta napájení,  7.8
"Nastavte parametry řízení v zákaznickém menu",  234.
V zákaznickém menu lze nastavit následující varianty napájení:
• Napájení závislé na tlaku „ Magcontrol".
– U systému zařízení s tlakovou expanzní nádobou s membránou.
• Napájení „Levelcontrol" závislé na hladině.
– U systému zařízení se stanicí pro stabilizaci tlaku.
6.4.1 Napájení Magcontrol závislé na tlaku
Příklad zobrazení v zařízení s více kotli s hydraulickou výhybkou a tlakovou
expanzní nádobou „MAG" s membránou.
Tlaková expanzní nádoba „MAG"
1
2 Servitec
Volitelné zvláštní vybavení  4.5 "Volitelné zvláštní vybavení",
3
 226
Potrubí doplňovací vody „WC"
4
V řízení stanice Servitec se v zákaznickém menu nastavuje druh provozu
„Magcontrol". Tento druh provozu platí pro zařízení s tlakovou expanzní nádobou
s membránou. Napájení pracuje v závislosti na tlaku. K tomu účelu potřebný
tlakový senzor „PIS" je integrovaný ve stanici Servitec. Přípojky odplyňovacích
vedení „DC" jsou u tlakové expanzní nádoby s membránou. Tak je umožněna
přesná kontrola tlaku pro doplňování dle potřeby.
Upozornění!

Připojte odplyňovací vedení na zadní straně zařízení před hydraulickou
výhybkou. Tak je dodržen přípustný teplotní rozsah 0 °C – 90 °C.
Napájení Levelcontrol závislé na hladině
6.4.2
Příklad zobrazení v zařízení s více kotli se zpětným přimíšením a stanicí
stabilizující tlak řízenou kompresorem.
1 Stanice stabilizující tlak
2 Servitec
Volitelné zvláštní vybavení  4.5 "Volitelné zvláštní vybavení",
3
 226
Potrubí doplňovací vody „WC"
4
V řízení stanice Servitec se v zákaznickém menu nastavuje druh provozu
„Levelcontrol". Tento druh provozu platí pro zařízení se stanicemi stabilizujícími
tlak a umožňuje flexibilní způsob provozu s konstantním tlakem.
vakuum - ostīikovací odplyĥování — 01.04.2022-Rev. D
Voda je doplňována dle potřeby přes naměřený stav hladiny v expanzní nádobě
stanice pro stabilizaci tlaku. Hladina vody je měřena tlakoměrnou krabicí „LIS"
a odesílána do řízení stanice pro stabilizaci tlaku. Ta odesílá řídicí jednotce
stanice Servitec signál 230 V, pokud je stav hladiny příliš nízký. Doplňování vody
probíhá kontrolovaně se sledováním doby a cyklů doplňování přes napájecí
vedení „WC".
Elektrická přípojka
6.5
NEBEZPEČÍ
Životu nebezpečná poranění zpijsobená zasažením elektrickým
proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez
napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
Následující popisy platí pro standardní zařízení a omezují se na nezbytná
připojení na místě.
Odpojte zařízení od napětí a zajistěte je proti opětovnému zapnutí.
1.
Sejměte kryt.
2.
NEBEZPEČÍ Životu nebezpečná poranění způsobená zasažením
elektrickým proudem. Na částech desky zařízení může být i po vytažení
síťové zástrčky ze zdroje napájení 230 V. Před sejmutím krytů odpojte
řízení zařízení zcela od zdroje napájení. Zkontrolujte, zda je deska bez
napětí.
Použijte kabelovou průchodku vhodnou pro odpovídající kabel. Například
3.
M16 nebo M20.
Provlečte veškeré pokládané kabely kabelovou průchodkou.
4.
Připojte veškeré kabely dle schématu el. zapojení.
5.
– Pro zajištění respektujte připojovací příkony zařízení,  5
"Technické údaje",  226
6. Namontujte kryt.
Síťovou zástrčku připojte ke zdroji napájení 230 V.
7.
Zapněte zařízení.
8.
Elektrické připojení je hotové.
