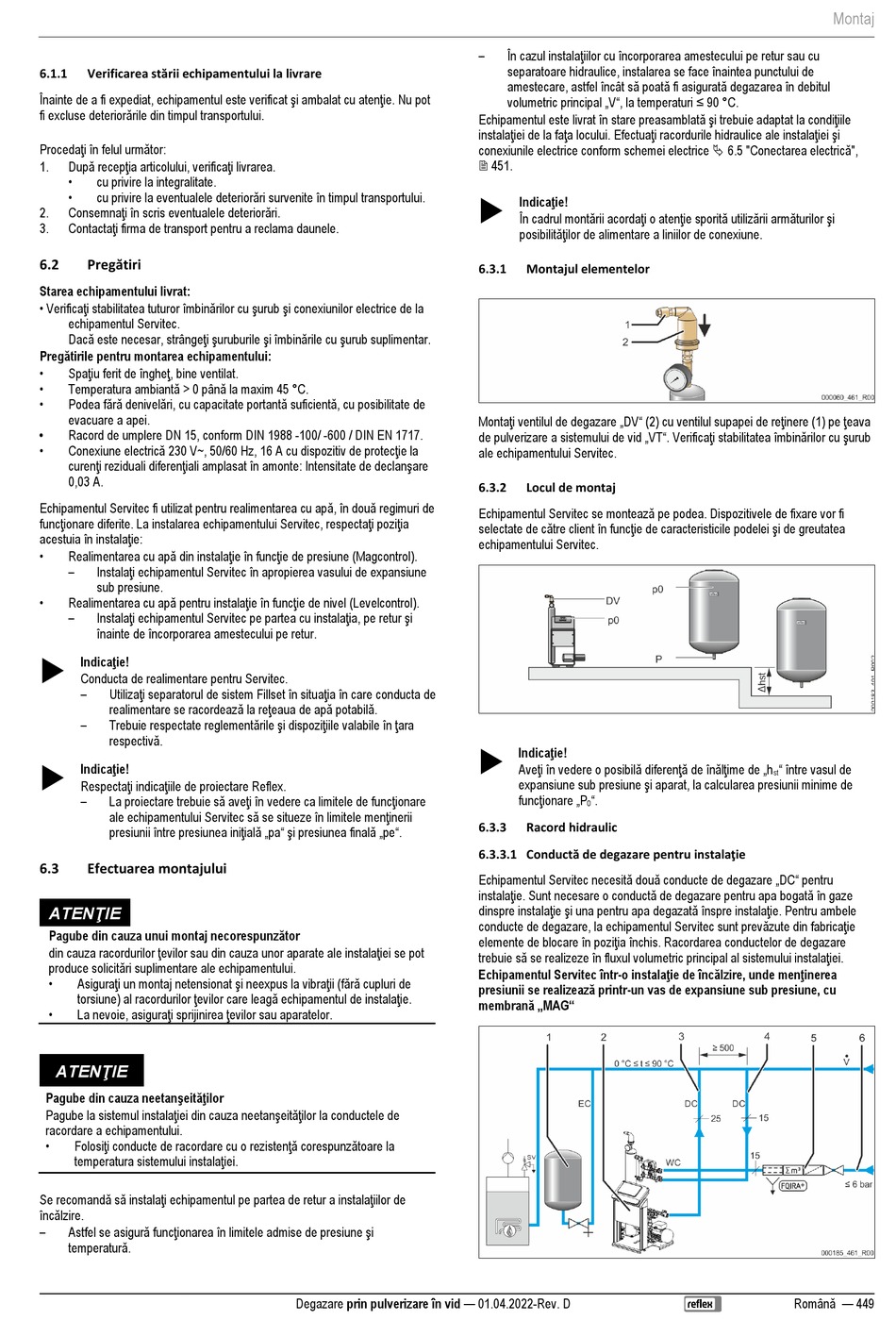

Verificarea stării echipamentului la livrare
6.1.1
Înainte de a fi expediat, echipamentul este verificat şi ambalat cu atenţie. Nu pot
fi excluse deteriorările din timpul transportului.
Procedaţi în felul următor:
După recepţia articolului, verificaţi livrarea.
1.
•
cu privire la integralitate.
• cu privire la eventualele deteriorări survenite în timpul transportului.
Consemnaţi în scris eventualele deteriorări.
2.
Contactaţi firma de transport pentru a reclama daunele.
3.
Pregătiri
6.2
Starea echipamentului livrat:
• Verificaţi stabilitatea tuturor îmbinărilor cu şurub şi conexiunilor electrice de la
echipamentul Servitec.
Dacă este necesar, strângeţi şuruburile şi îmbinările cu şurub suplimentar.
PregĒtirile pentru montarea echipamentului:
• Spaţiu ferit de îngheţ, bine ventilat.
• Temperatura ambiantă > 0 până la maxim 45 °C.
• Podea fără denivelări, cu capacitate portantă suficientă, cu posibilitate de
evacuare a apei.
•
Racord de umplere DN 15, conform DIN 1988 -100/ -600 / DIN EN 1717.
• Conexiune electrică 230 V~, 50/60 Hz, 16 A cu dispozitiv de protecţie la
curenţi reziduali diferenţiali amplasat în amonte: Intensitate de declanşare
0,03 A.
Echipamentul Servitec fi utilizat pentru realimentarea cu apă, în două regimuri de
funcţionare diferite. La instalarea echipamentului Servitec, respectaţi poziţia
acestuia în instalaţie:
• Realimentarea cu apă din instalaţie în funcţie de presiune (Magcontrol).
– Instalaţi echipamentul Servitec în apropierea vasului de expansiune
sub presiune.
• Realimentarea cu apă pentru instalaţie în funcţie de nivel (Levelcontrol).
– Instalaţi echipamentul Servitec pe partea cu instalaţia, pe retur şi
înainte de încorporarea amestecului pe retur.
Indicaįie!

Conducta de realimentare pentru Servitec.
– Utilizaţi separatorul de sistem Fillset în situaţia în care conducta de
realimentare se racordează la reţeaua de apă potabilă.
– Trebuie respectate reglementările şi dispoziţiile valabile în ţara
respectivă.
Indicaįie!

Respectaţi indicaţiile de proiectare Reflex.
– La proiectare trebuie să aveţi în vedere ca limitele de funcţionare
ale echipamentului Servitec să se situeze în limitele menţinerii
presiunii între presiunea iniţială „pa" şi presiunea finală „pe".
6.3 Efectuarea montajului
ATENŢIE
Pagube din cauza unui montaj necorespunzĒtor
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
• Asiguraţi un montaj netensionat şi neexpus la vibraţii (fără cupluri de
torsiune) al racordurilor ţevilor care leagă echipamentul de instalaţie.
• La nevoie, asiguraţi sprijinirea ţevilor sau aparatelor.
ATENŢIE
Pagube din cauza neetanşeitĒįilor
Pagube la sistemul instalaţiei din cauza neetanşeităţilor la conductele de
racordare a echipamentului.
• Folosiţi conducte de racordare cu o rezistenţă corespunzătoare la
temperatura sistemului instalaţiei.
Se recomandă să instalaţi echipamentul pe partea de retur a instalaţiilor de
încălzire.
– Astfel se asigură funcţionarea în limitele admise de presiune şi
temperatură.
Degazare prin pulverizare în vid — 01.04.2022-Rev. D
– În cazul instalaţiilor cu încorporarea amestecului pe retur sau cu
separatoare hidraulice, instalarea se face înaintea punctului de
amestecare, astfel încât să poată fi asigurată degazarea în debitul
volumetric principal „V", la temperaturi ≤ 90 °C.
Echipamentul este livrat în stare preasamblată şi trebuie adaptat la condiţiile
instalaţiei de la faţa locului. Efectuaţi racordurile hidraulice ale instalaţiei şi
conexiunile electrice conform schemei electrice  6.5 "Conectarea electrică",
 451.
Indicaįie!

În cadrul montării acordaţi o atenţie sporită utilizării armăturilor şi
posibilităţilor de alimentare a liniilor de conexiune.
6.3.1 Montajul elementelor
Montaţi ventilul de degazare „DV" (2) cu ventilul supapei de reţinere (1) pe ţeava
de pulverizare a sistemului de vid „VT". Verificaţi stabilitatea îmbinărilor cu şurub
ale echipamentului Servitec.
6.3.2 Locul de montaj
Echipamentul Servitec se montează pe podea. Dispozitivele de fixare vor fi
selectate de către client în funcţie de caracteristicile podelei şi de greutatea
echipamentului Servitec.
Indicaįie!

Aveţi în vedere o posibilă diferenţă de înălţime de „h
expansiune sub presiune şi aparat, la calcularea presiunii minime de
funcţionare „P ".
0
6.3.3 Racord hidraulic
6.3.3.1 Conductă de degazare pentru instalaţie
Echipamentul Servitec necesită două conducte de degazare „DC" pentru
instalaţie. Sunt necesare o conductă de degazare pentru apa bogată în gaze
dinspre instalaţie şi una pentru apa degazată înspre instalaţie. Pentru ambele
conducte de degazare, la echipamentul Servitec sunt prevăzute din fabricaţie
elemente de blocare în poziţia închis. Racordarea conductelor de degazare
trebuie să se realizeze în fluxul volumetric principal al sistemului instalaţiei.
Echipamentul Servitec într-o instalaįie de încĒlzire, unde menįinerea
presiunii se realizeazĒ printr-un vas de expansiune sub presiune, cu
membranĒ „MAG"
Montaj
" între vasul de
st
