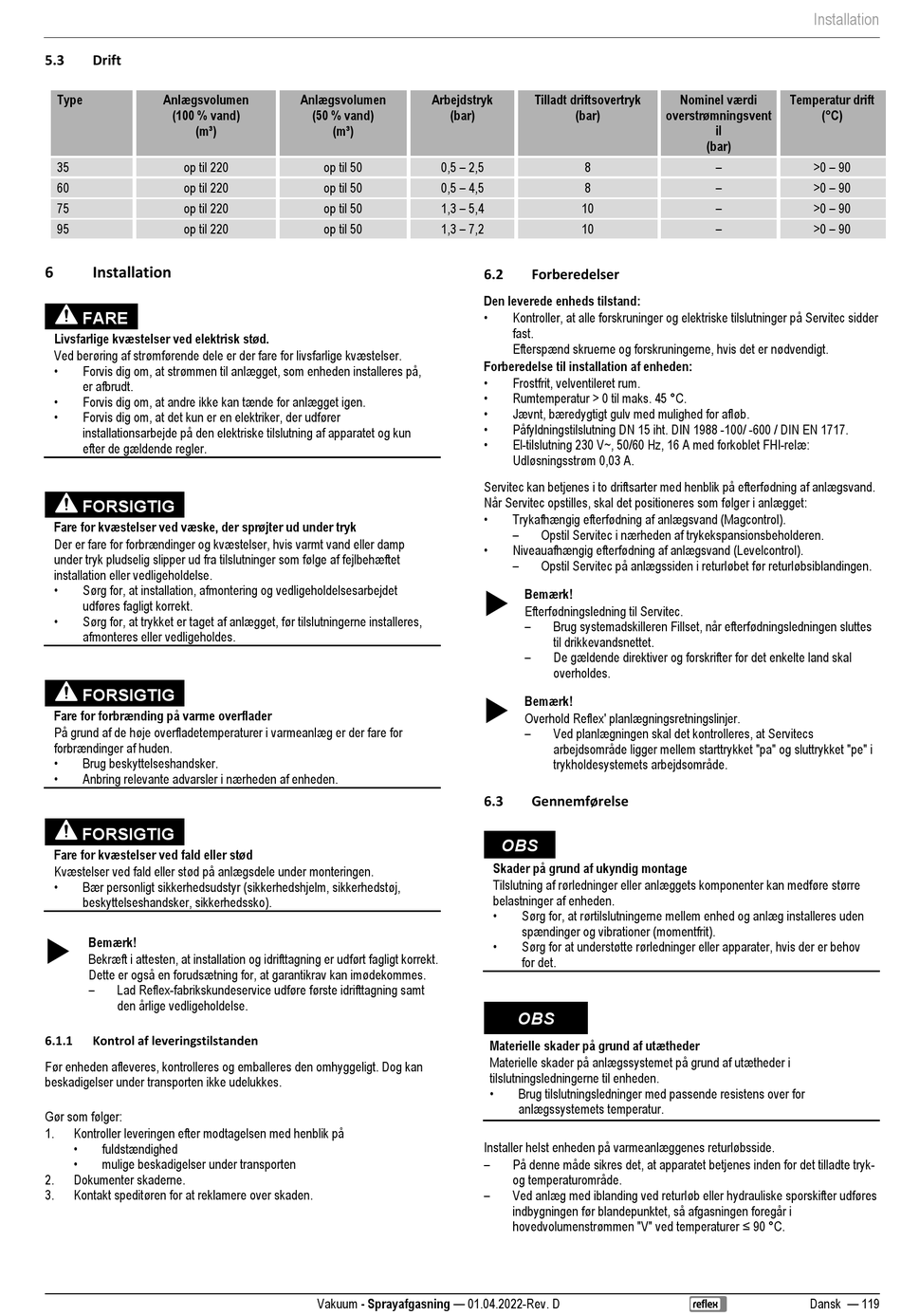

Reflex Servitec 35 Originalbetriebsanleitung Seite 119

5.3 Drift
Type Anlægsvolumen
(100 % vand)
(m³)
35 op til 220
60 op til 220
75 op til 220
95 op til 220
6 Installation
FARE
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
Forvis dig om, at strømmen til anlægget, som enheden installeres på,
er afbrudt.
•
Forvis dig om, at andre ikke kan tænde for anlægget igen.
•
Forvis dig om, at det kun er en elektriker, der udfører
installationsarbejde på den elektriske tilslutning af apparatet og kun
efter de gældende regler.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
•
Brug beskyttelseshandsker.
•
Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelser ved fald eller stød
Kvæstelser ved fald eller stød på anlægsdele under monteringen.
•
Bær personligt sikkerhedsudstyr (sikkerhedshjelm, sikkerhedstøj,
beskyttelseshandsker, sikkerhedssko).

Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt korrekt.
Dette er også en forudsætning for, at garantikrav kan imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
6.1.1 Kontrol af leveringstilstanden
Før enheden afleveres, kontrolleres og emballeres den omhyggeligt. Dog kan
beskadigelser under transporten ikke udelukkes.
Gør som følger:
1. Kontroller leveringen efter modtagelsen med henblik på
•
fuldstændighed
•
mulige beskadigelser under transporten
2. Dokumenter skaderne.
3. Kontakt speditøren for at reklamere over skaden.
Anlægsvolumen Arbejdstryk
(50 % vand)
(bar)
(m³)
0,5 – 2,5
op til 50
0,5 – 4,5
op til 50
1,3 – 5,4
op til 50
1,3 – 7,2
op til 50
Vakuum - Sprayafgasning — 01.04.2022-Rev. D
Tilladt driftsovertryk
(bar)
8
8
10
10
6.2 Forberedelser
Den leverede enheds tilstand:
•
Kontroller, at alle forskruninger og elektriske tilslutninger på Servitec sidder
fast.
Efterspænd skruerne og forskruningerne, hvis det er nødvendigt.
Forberedelse til installation af enheden:
•
Frostfrit, velventileret rum.
•
Rumtemperatur > 0 til maks. 45 °C.
•
Jævnt, bæredygtigt gulv med mulighed for afløb.
•
Påfyldningstilslutning DN 15 iht. DIN 1988 -100/ -600 / DIN EN 1717.
•
El-tilslutning 230 V~, 50/60 Hz, 16 A med forkoblet FHI-relæ:
Udløsningsstrøm 0,03 A.
Servitec kan betjenes i to driftsarter med henblik på efterfødning af anlægsvand.
Når Servitec opstilles, skal det positioneres som følger i anlægget:
•
Trykafhængig efterfødning af anlægsvand (Magcontrol).
–
Opstil Servitec i nærheden af trykekspansionsbeholderen.
•
Niveauafhængig efterfødning af anlægsvand (Levelcontrol).
–
Opstil Servitec på anlægssiden i returløbet før returløbsiblandingen.

Bemærk!
Efterfødningsledning til Servitec.
–
Brug systemadskilleren Fillset, når efterfødningsledningen sluttes
til drikkevandsnettet.
–
De gældende direktiver og forskrifter for det enkelte land skal
overholdes.

Bemærk!
Overhold Reflex' planlægningsretningslinjer.
–
Ved planlægningen skal det kontrolleres, at Servitecs
arbejdsområde ligger mellem starttrykket "pa" og sluttrykket "pe" i
trykholdesystemets arbejdsområde.
6.3 Gennemførelse
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Sørg for, at rørtilslutningerne mellem enhed og anlæg installeres uden
spændinger og vibrationer (momentfrit).
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov
for det.
OBS
Materielle skader på grund af utætheder
Materielle skader på anlægssystemet på grund af utætheder i
tilslutningsledningerne til enheden.
•
Brug tilslutningsledninger med passende resistens over for
anlægssystemets temperatur.
Installer helst enheden på varmeanlæggenes returløbsside.
–
På denne måde sikres det, at apparatet betjenes inden for det tilladte tryk-
og temperaturområde.
–
Ved anlæg med iblanding ved returløb eller hydrauliske sporskifter udføres
indbygningen før blandepunktet, så afgasningen foregår i
hovedvolumenstrømmen "V" ved temperaturer ≤ 90 °C.
Installation
Nominel værdi Temperatur drift
overstrømningsvent
(°C)
il
(bar)
– >0 – 90
– >0 – 90
– >0 – 90
– >0 – 90
Dansk — 119
