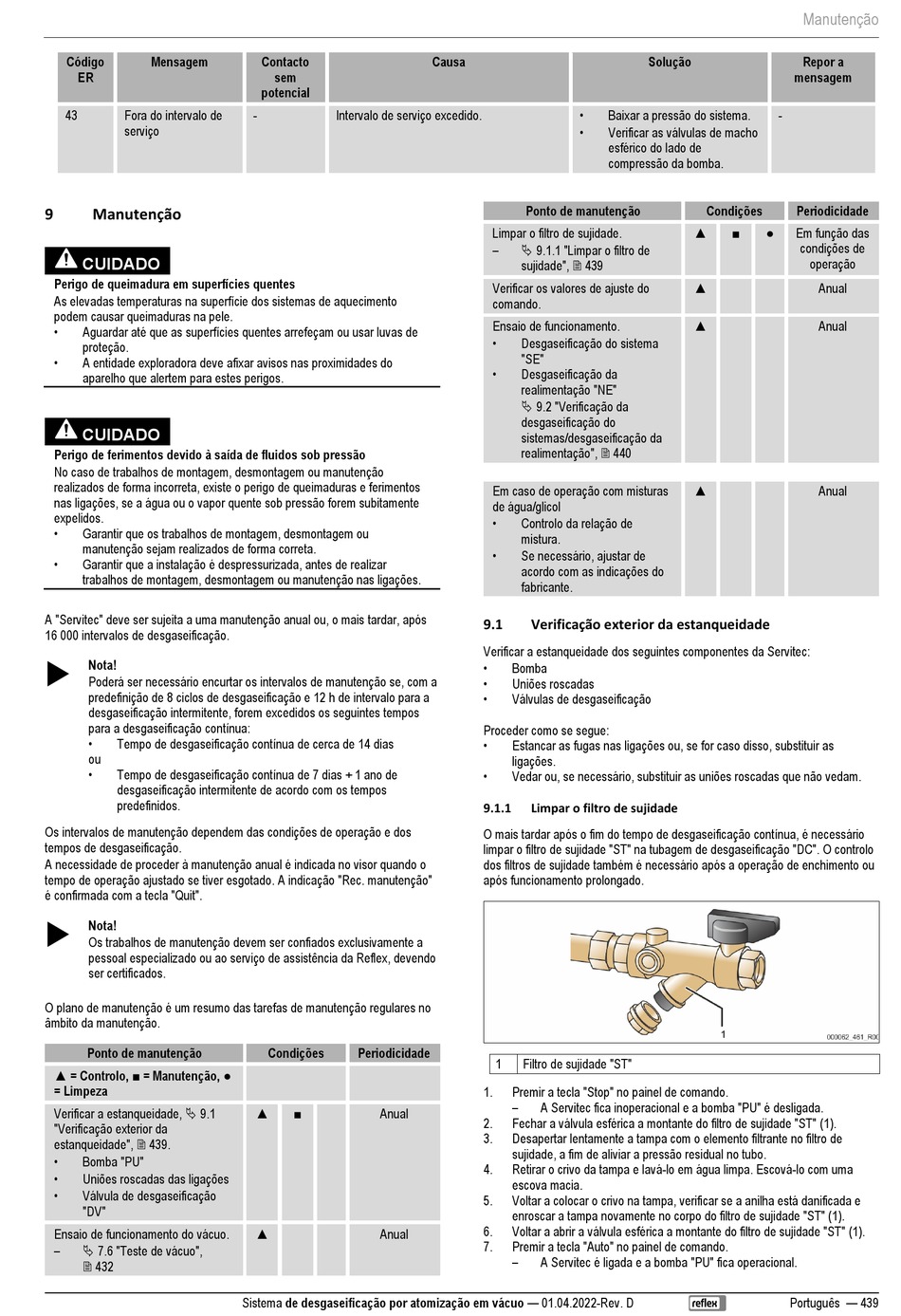

Código Mensagem
ER
43 Fora do intervalo de
serviço
9 Manutenção
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento
podem causar queimaduras na pele.
•
Aguardar até que as superfícies quentes arrefeçam ou usar luvas de
proteção.
•
A entidade exploradora deve afixar avisos nas proximidades do
aparelho que alertem para estes perigos.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção
realizados de forma incorreta, existe o perigo de queimaduras e ferimentos
nas ligações, se a água ou o vapor quente sob pressão forem subitamente
expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou
manutenção sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar
trabalhos de montagem, desmontagem ou manutenção nas ligações.
A "Servitec" deve ser sujeita a uma manutenção anual ou, o mais tardar, após
16 000 intervalos de desgaseificação.

Nota!
Poderá ser necessário encurtar os intervalos de manutenção se, com a
predefinição de 8 ciclos de desgaseificação e 12 h de intervalo para a
desgaseificação intermitente, forem excedidos os seguintes tempos
para a desgaseificação contínua:
•
Tempo de desgaseificação contínua de cerca de 14 dias
ou
•
Tempo de desgaseificação contínua de 7 dias + 1 ano de
desgaseificação intermitente de acordo com os tempos
predefinidos.
Os intervalos de manutenção dependem das condições de operação e dos
tempos de desgaseificação.
A necessidade de proceder à manutenção anual é indicada no visor quando o
tempo de operação ajustado se tiver esgotado. A indicação "Rec. manutenção"
é confirmada com a tecla "Quit".

Nota!
Os trabalhos de manutenção devem ser confiados exclusivamente a
pessoal especializado ou ao serviço de assistência da Reflex, devendo
ser certificados.
O plano de manutenção é um resumo das tarefas de manutenção regulares no
âmbito da manutenção.
Ponto de manutenção
▲ = Controlo, ■ = Manutenção, ●
= Limpeza
Verificar a estanqueidade,  9.1
"Verificação exterior da
estanqueidade",  439.
•
Bomba "PU"
•
Uniões roscadas das ligações
•
Válvula de desgaseificação
"DV"
Ensaio de funcionamento do vácuo.
–
 7.6 "Teste de vácuo",
 432
Contacto
sem
potencial
- Intervalo de serviço excedido.
Condições Periodicidade
▲ ■
Anual
▲
Anual
Sistema de desgaseificação por atomização em vácuo — 01.04.2022-Rev. D
Causa
•
•
Ponto de manutenção
Limpar o filtro de sujidade.
–
 9.1.1 "Limpar o filtro de
sujidade",  439
Verificar os valores de ajuste do
comando.
Ensaio de funcionamento.
•
Desgaseificação do sistema
"SE"
•
Desgaseificação da
realimentação "NE"
 9.2 "Verificação da
desgaseificação do
sistemas/desgaseificação da
realimentação",  440
Em caso de operação com misturas
de água/glicol
•
Controlo da relação de
mistura.
•
Se necessário, ajustar de
acordo com as indicações do
fabricante.
9.1 Verificação exterior da estanqueidade
Verificar a estanqueidade dos seguintes componentes da Servitec:
•
Bomba
•
Uniões roscadas
•
Válvulas de desgaseificação
Proceder como se segue:
•
Estancar as fugas nas ligações ou, se for caso disso, substituir as
ligações.
•
Vedar ou, se necessário, substituir as uniões roscadas que não vedam.
9.1.1 Limpar o filtro de sujidade
O mais tardar após o fim do tempo de desgaseificação contínua, é necessário
limpar o filtro de sujidade "ST" na tubagem de desgaseificação "DC". O controlo
dos filtros de sujidade também é necessário após a operação de enchimento ou
após funcionamento prolongado.
1 Filtro de sujidade "ST"
1. Premir a tecla "Stop" no painel de comando.
–
A Servitec fica inoperacional e a bomba "PU" é desligada.
2. Fechar a válvula esférica a montante do filtro de sujidade "ST" (1).
3. Desapertar lentamente a tampa com o elemento filtrante no filtro de
sujidade, a fim de aliviar a pressão residual no tubo.
4. Retirar o crivo da tampa e lavá-lo em água limpa. Escová-lo com uma
escova macia.
5. Voltar a colocar o crivo na tampa, verificar se a anilha está danificada e
enroscar a tampa novamente no corpo do filtro de sujidade "ST" (1).
6. Voltar a abrir a válvula esférica a montante do filtro de sujidade "ST" (1).
7. Premir a tecla "Auto" no painel de comando.
–
A Servitec é ligada e a bomba "PU" fica operacional.
Solução
Baixar a pressão do sistema.
Verificar as válvulas de macho
esférico do lado de
compressão da bomba.
Condições
▲ ■ ●
▲
▲
▲
Manutenção
Repor a
mensagem
-
Periodicidade
Em função das
condições de
operação
Anual
Anual
Anual
Português — 439
