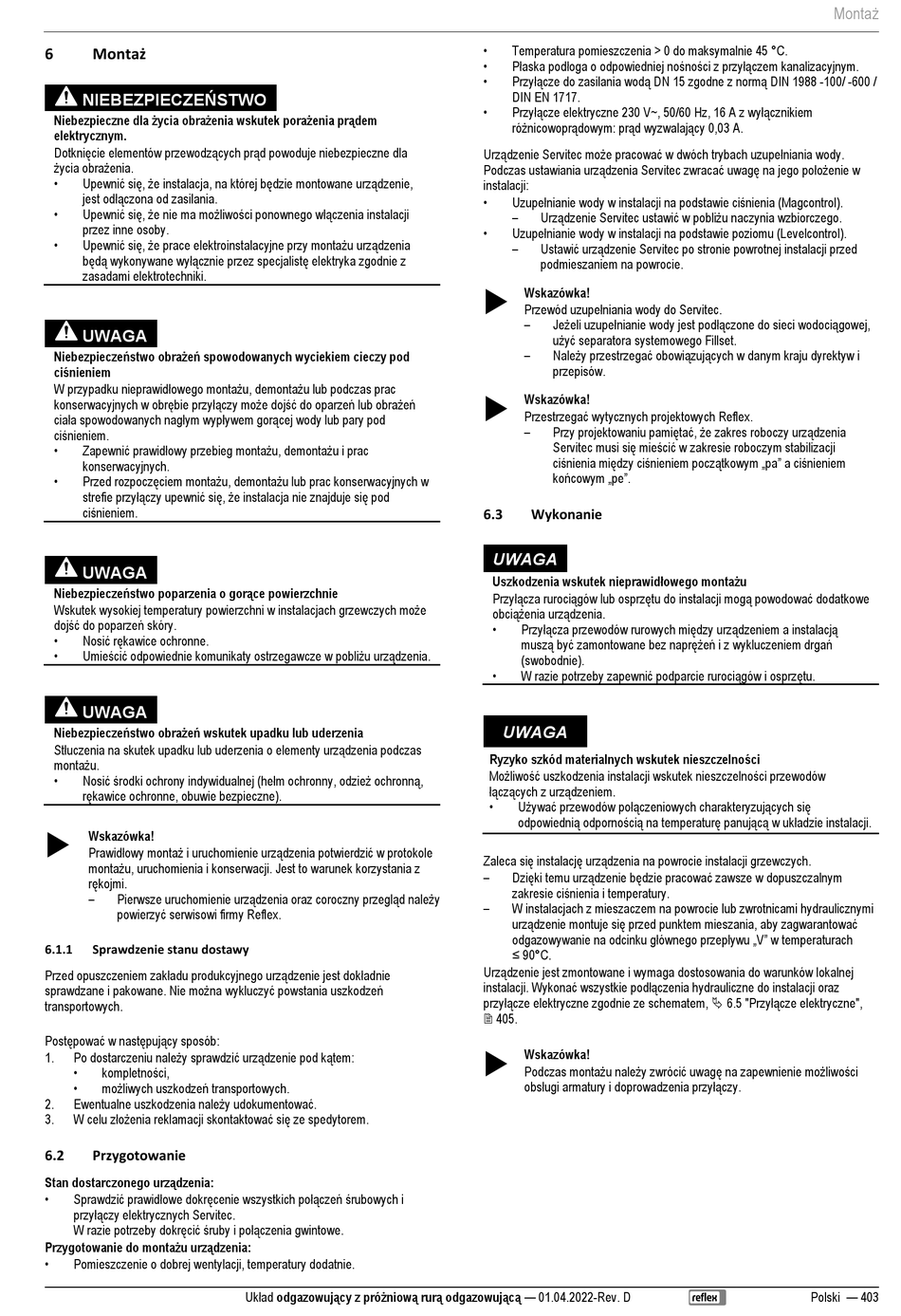

Montaż
6
NIEBEZPIECZEŃSTWO
Niebezpieczne dla Ĺycia obraĹenia wskutek poraĹenia prĔdem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
• Upewnić się, że instalacja, na której będzie montowane urządzenie,
jest odłączona od zasilania.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
• Upewnić się, że prace elektroinstalacyjne przy montażu urządzenia
będą wykonywane wyłącznie przez specjalistę elektryka zgodnie z
zasadami elektrotechniki.
UWAGA
Niebezpieczeģstwo obraĹeģ spowodowanych wyciekiem cieczy pod
ciĭnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.
UWAGA
Niebezpieczeģstwo poparzenia o gorĔce powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
• Nosić rękawice ochronne.
• Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu urządzenia.
UWAGA
Niebezpieczeģstwo obraĹeģ wskutek upadku lub uderzenia
Stłuczenia na skutek upadku lub uderzenia o elementy urządzenia podczas
montażu.
• Nosić środki ochrony indywidualnej (hełm ochronny, odzież ochronną,
rękawice ochronne, obuwie bezpieczne).

Wskazówka!
Prawidłowy montaż i uruchomienie urządzenia potwierdzić w protokole
montażu, uruchomienia i konserwacji. Jest to warunek korzystania z
rękojmi.
– Pierwsze uruchomienie urządzenia oraz coroczny przegląd należy
powierzyć serwisowi firmy Reflex.
6.1.1 Sprawdzenie stanu dostawy
Przed opuszczeniem zakładu produkcyjnego urządzenie jest dokładnie
sprawdzane i pakowane. Nie można wykluczyć powstania uszkodzeń
transportowych.
Postępować w następujący sposób:
Po dostarczeniu należy sprawdzić urządzenie pod kątem:
1.
• kompletności,
• możliwych uszkodzeń transportowych.
Ewentualne uszkodzenia należy udokumentować.
2.
W celu złożenia reklamacji skontaktować się ze spedytorem.
3.
6.2 Przygotowanie
Stan dostarczonego urzĔdzenia:
• Sprawdzić prawidłowe dokręcenie wszystkich połączeń śrubowych i
przyłączy elektrycznych Servitec.
W razie potrzeby dokręcić śruby i połączenia gwintowe.
Przygotowanie do montaĹu urzĔdzenia:
•
Pomieszczenie o dobrej wentylacji, temperatury dodatnie.
Układ odgazowujĔcy z próĹniowĔ rurĔ odgazowujĔcĔ — 01.04.2022-Rev. D
•
Temperatura pomieszczenia > 0 do maksymalnie 45 °C.
• Płaska podłoga o odpowiedniej nośności z przyłączem kanalizacyjnym.
• Przyłącze do zasilania wodą DN 15 zgodne z normą DIN 1988 -100/ -600 /
DIN EN 1717.
• Przyłącze elektryczne 230 V~, 50/60 Hz, 16 A z wyłącznikiem
różnicowoprądowym: prąd wyzwalający 0,03 A.
Urządzenie Servitec może pracować w dwóch trybach uzupełniania wody.
Podczas ustawiania urządzenia Servitec zwracać uwagę na jego położenie w
instalacji:
• Uzupełnianie wody w instalacji na podstawie ciśnienia (Magcontrol).
– Urządzenie Servitec ustawić w pobliżu naczynia wzbiorczego.
• Uzupełnianie wody w instalacji na podstawie poziomu (Levelcontrol).
– Ustawić urządzenie Servitec po stronie powrotnej instalacji przed
podmieszaniem na powrocie.

Wskazówka!
Przewód uzupełniania wody do Servitec.
– Jeżeli uzupełnianie wody jest podłączone do sieci wodociągowej,
użyć separatora systemowego Fillset.
– Należy przestrzegać obowiązujących w danym kraju dyrektyw i
przepisów.

Wskazówka!
Przestrzegać wytycznych projektowych Reflex.
– Przy projektowaniu pamiętać, że zakres roboczy urządzenia
Servitec musi się mieścić w zakresie roboczym stabilizacji
ciśnienia między ciśnieniem początkowym „pa" a ciśnieniem
końcowym „pe".
6.3 Wykonanie
UWAGA
Uszkodzenia wskutek nieprawidłowego montaĹu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować dodatkowe
obciążenia urządzenia.
• Przyłącza przewodów rurowych między urządzeniem a instalacją
muszą być zamontowane bez naprężeń i z wykluczeniem drgań
(swobodnie).
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
UWAGA
Ryzyko szkód materialnych wskutek nieszczelnoĭci
Możliwość uszkodzenia instalacji wskutek nieszczelności przewodów
łączących z urządzeniem.
• Używać przewodów połączeniowych charakteryzujących się
odpowiednią odpornością na temperaturę panującą w układzie instalacji.
Zaleca się instalację urządzenia na powrocie instalacji grzewczych.
– Dzięki temu urządzenie będzie pracować zawsze w dopuszczalnym
zakresie ciśnienia i temperatury.
–
W instalacjach z mieszaczem na powrocie lub zwrotnicami hydraulicznymi
urządzenie montuje się przed punktem mieszania, aby zagwarantować
odgazowywanie na odcinku głównego przepływu „V" w temperaturach
≤ 90°C.
Urządzenie jest zmontowane i wymaga dostosowania do warunków lokalnej
instalacji. Wykonać wszystkie podłączenia hydrauliczne do instalacji oraz
przyłącze elektryczne zgodnie ze schematem,  6.5 "Przyłącze elektryczne",
 405.

Wskazówka!
Podczas montażu należy zwrócić uwagę na zapewnienie możliwości
obsługi armatury i doprowadzenia przyłączy.
