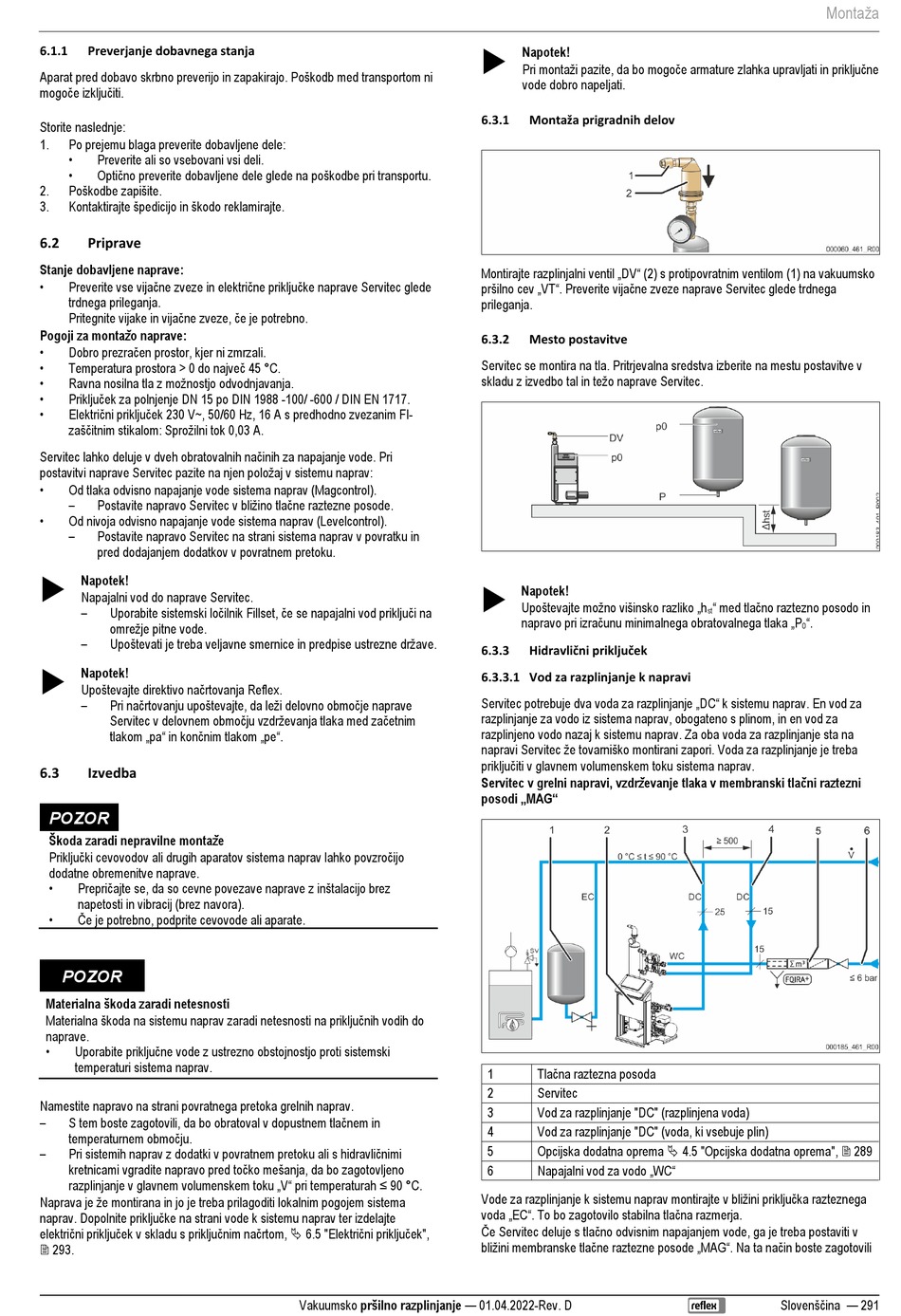

Reflex Servitec 35 Originalbetriebsanleitung Seite 291

6.1.1 Preverjanje dobavnega stanja
Aparat pred dobavo skrbno preverijo in zapakirajo. Poškodb med transportom ni
mogoče izključiti.
Storite naslednje:
1. Po prejemu blaga preverite dobavljene dele:
•
Preverite ali so vsebovani vsi deli.
• Optično preverite dobavljene dele glede na poškodbe pri transportu.
Poškodbe zapišite.
2.
Kontaktirajte špedicijo in škodo reklamirajte.
3.
6.2 Priprave
Stanje dobavljene naprave:
• Preverite vse vijačne zveze in električne priključke naprave Servitec glede
trdnega prileganja.
Pritegnite vijake in vijačne zveze, če je potrebno.
Pogoji za montažo naprave:
• Dobro prezračen prostor, kjer ni zmrzali.
• Temperatura prostora > 0 do največ 45 °C.
• Ravna nosilna tla z možnostjo odvodnjavanja.
• Priključek za polnjenje DN 15 po DIN 1988 -100/ -600 / DIN EN 1717.
• Električni priključek 230 V~, 50/60 Hz, 16 A s predhodno zvezanim FI-
zaščitnim stikalom: Sprožilni tok 0,03 A.
Servitec lahko deluje v dveh obratovalnih načinih za napajanje vode. Pri
postavitvi naprave Servitec pazite na njen položaj v sistemu naprav:
•
Od tlaka odvisno napajanje vode sistema naprav (Magcontrol).
– Postavite napravo Servitec v bližino tlačne raztezne posode.
•
Od nivoja odvisno napajanje vode sistema naprav (Levelcontrol).
–
Postavite napravo Servitec na strani sistema naprav v povratku in
pred dodajanjem dodatkov v povratnem pretoku.

Napotek!
Napajalni vod do naprave Servitec.
– Uporabite sistemski ločilnik Fillset, če se napajalni vod priključi na
omrežje pitne vode.
– Upoštevati je treba veljavne smernice in predpise ustrezne države.

Napotek!
Upoštevajte direktivo načrtovanja Reflex.
– Pri načrtovanju upoštevajte, da leži delovno območje naprave
Servitec v delovnem območju vzdrževanja tlaka med začetnim
tlakom „pa" in končnim tlakom „pe".
6.3 Izvedba
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
• Prepričajte se, da so cevne povezave naprave z inštalacijo brez
napetosti in vibracij (brez navora).
• Če je potrebno, podprite cevovode ali aparate.
POZOR
Materialna škoda zaradi netesnosti
Materialna škoda na sistemu naprav zaradi netesnosti na priključnih vodih do
naprave.
• Uporabite priključne vode z ustrezno obstojnostjo proti sistemski
temperaturi sistema naprav.
Namestite napravo na strani povratnega pretoka grelnih naprav.
– S tem boste zagotovili, da bo obratoval v dopustnem tlačnem in
temperaturnem območju.
– Pri sistemih naprav z dodatki v povratnem pretoku ali s hidravličnimi
kretnicami vgradite napravo pred točko mešanja, da bo zagotovljeno
razplinjanje v glavnem volumenskem toku „V" pri temperaturah ≤ 90 °C.
Naprava je že montirana in jo je treba prilagoditi lokalnim pogojem sistema
naprav. Dopolnite priključke na strani vode k sistemu naprav ter izdelajte
električni priključek v skladu s priključnim načrtom,  6.5 "Električni priključek",
 293.
Vakuumsko pršilno razplinjanje — 01.04.2022-Rev. D

Napotek!
Pri montaži pazite, da bo mogoče armature zlahka upravljati in priključne
vode dobro napeljati.
Montaža prigradnih delov
6.3.1
Montirajte razplinjalni ventil „DV" (2) s protipovratnim ventilom (1) na vakuumsko
pršilno cev „VT". Preverite vijačne zveze naprave Servitec glede trdnega
prileganja.
6.3.2 Mesto postavitve
Servitec se montira na tla. Pritrjevalna sredstva izberite na mestu postavitve v
skladu z izvedbo tal in težo naprave Servitec.

Napotek!
Upoštevajte možno višinsko razliko „h
napravo pri izračunu minimalnega obratovalnega tlaka „P
Hidravlični priključek
6.3.3
6.3.3.1 Vod za razplinjanje k napravi
Servitec potrebuje dva voda za razplinjanje „DC" k sistemu naprav. En vod za
razplinjanje za vodo iz sistema naprav, obogateno s plinom, in en vod za
razplinjeno vodo nazaj k sistemu naprav. Za oba voda za razplinjanje sta na
napravi Servitec že tovarniško montirani zapori. Voda za razplinjanje je treba
priključiti v glavnem volumenskem toku sistema naprav.
Servitec v grelni napravi, vzdrževanje tlaka v membranski tlačni raztezni
posodi „MAG"
Tlačna raztezna posoda
1
2 Servitec
3 Vod za razplinjanje "DC" (razplinjena voda)
4 Vod za razplinjanje "DC" (voda, ki vsebuje plin)
Opcijska dodatna oprema  4.5 "Opcijska dodatna oprema",  289
5
Napajalni vod za vodo „WC"
6
Vode za razplinjanje k sistemu naprav montirajte v bližini priključka razteznega
voda „EC". To bo zagotovilo stabilna tlačna razmerja.
Če Servitec deluje s tlačno odvisnim napajanjem vode, ga je treba postaviti v
bližini membranske tlačne raztezne posode „MAG". Na ta način boste zagotovili
Montaža
" med tlačno raztezno posodo in
