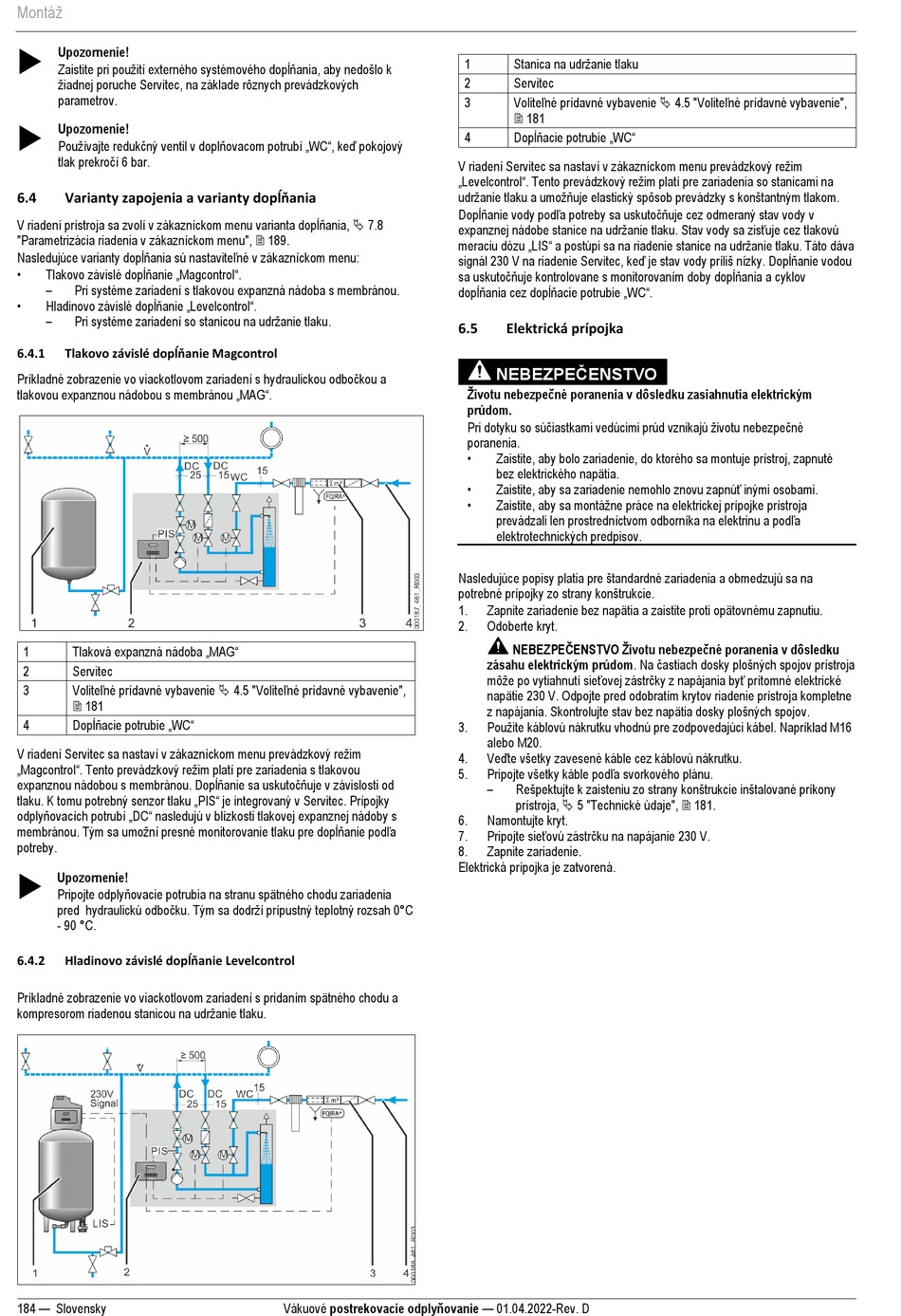

Montáž

Upozornenie!
Zaistite pri použití externého systémového dopĺňania, aby nedošlo k
žiadnej poruche Servitec, na základe rôznych prevádzkových
parametrov.

Upozornenie!
Používajte redukčný ventil v doplňovacom potrubí „WC", keď pokojový
tlak prekročí 6 bar.
Varianty zapojenia a varianty dopĺňania
6.4
V riadení prístroja sa zvolí v zákazníckom menu varianta dopĺňania,  7.8
"Parametrizácia riadenia v zákazníckom menu",  189.
Nasledujúce varianty dopĺňania sú nastaviteľné v zákazníckom menu:
• Tlakovo závislé dopĺňanie „Magcontrol".
–
Pri systéme zariadení s tlakovou expanzná nádoba s membránou.
• Hladinovo závislé dopĺňanie „Levelcontrol".
– Pri systéme zariadení so stanicou na udržanie tlaku.
Tlakovo závislé dopĺňanie Magcontrol
6.4.1
Príkladné zobrazenie vo viackotlovom zariadení s hydraulickou odbočkou a
tlakovou expanznou nádobou s membránou „MAG".
Tlaková expanzná nádoba „MAG"
1
2 Servitec
Voliteľné prídavné vybavenie  4.5 "Voliteľné prídavné vybavenie",
3
 181
Dopĺňacie potrubie „WC"
4
V riadení Servitec sa nastaví v zákazníckom menu prevádzkový režim
„Magcontrol". Tento prevádzkový režim platí pre zariadenia s tlakovou
expanznou nádobou s membránou. Dopĺňanie sa uskutočňuje v závislosti od
tlaku. K tomu potrebný senzor tlaku „PIS" je integrovaný v Servitec. Prípojky
odplyňovacích potrubí „DC" nasledujú v blízkosti tlakovej expanznej nádoby s
membránou. Tým sa umožní presné monitorovanie tlaku pre dopĺňanie podľa
potreby.

Upozornenie!
Pripojte odplyňovacie potrubia na stranu spätného chodu zariadenia
pred hydraulickú odbočku. Tým sa dodrží prípustný teplotný rozsah 0°C
- 90 °C.
Hladinovo závislé dopĺňanie Levelcontrol
6.4.2
Príkladné zobrazenie vo viackotlovom zariadení s pridaním spätného chodu a
kompresorom riadenou stanicou na udržanie tlaku.
184 — Slovensky
Vákuové postrekovacie odplyĥovanie — 01.04.2022-Rev. D
Stanica na udržanie tlaku
1
2 Servitec
Voliteľné prídavné vybavenie  4.5 "Voliteľné prídavné vybavenie",
3
 181
Dopĺňacie potrubie „WC"
4
V riadení Servitec sa nastaví v zákazníckom menu prevádzkový režim
„Levelcontrol". Tento prevádzkový režim platí pre zariadenia so stanicami na
udržanie tlaku a umožňuje elastický spôsob prevádzky s konštantným tlakom.
Dopĺňanie vody podľa potreby sa uskutočňuje cez odmeraný stav vody v
expanznej nádobe stanice na udržanie tlaku. Stav vody sa zisťuje cez tlakovú
meraciu dózu „LIS" a postúpi sa na riadenie stanice na udržanie tlaku. Táto dáva
signál 230 V na riadenie Servitec, keď je stav vody príliš nízky. Dopĺňanie vodou
sa uskutočňuje kontrolovane s monitorovaním doby dopĺňania a cyklov
dopĺňania cez dopĺňacie potrubie „WC".
6.5 Elektrická prípojka
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté
bez elektrického napätia.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
Nasledujúce popisy platia pre štandardné zariadenia a obmedzujú sa na
potrebné prípojky zo strany konštrukcie.
1. Zapnite zariadenie bez napätia a zaistite proti opätovnému zapnutiu.
2. Odoberte kryt.
NEBEZPEČENSTVO Životu nebezpečné poranenia v dôsledku
zásahu elektrickým prúdom. Na častiach dosky plošných spojov prístroja
môže po vytiahnutí sieťovej zástrčky z napájania byť prítomné elektrické
napätie 230 V. Odpojte pred odobratím krytov riadenie prístroja kompletne
z napájania. Skontrolujte stav bez napätia dosky plošných spojov.
Použite káblovú nákrutku vhodnú pre zodpovedajúci kábel. Napríklad M16
3.
alebo M20.
Veďte všetky zavesené káble cez káblovú nákrutku.
4.
Pripojte všetky káble podľa svorkového plánu.
5.
– Rešpektujte k zaisteniu zo strany konštrukcie inštalované príkony
prístroja,  5 "Technické údaje",  181.
6. Namontujte kryt.
Pripojte sieťovú zástrčku na napájanie 230 V.
7.
8. Zapnite zariadenie.
Elektrická prípojka je zatvorená.
