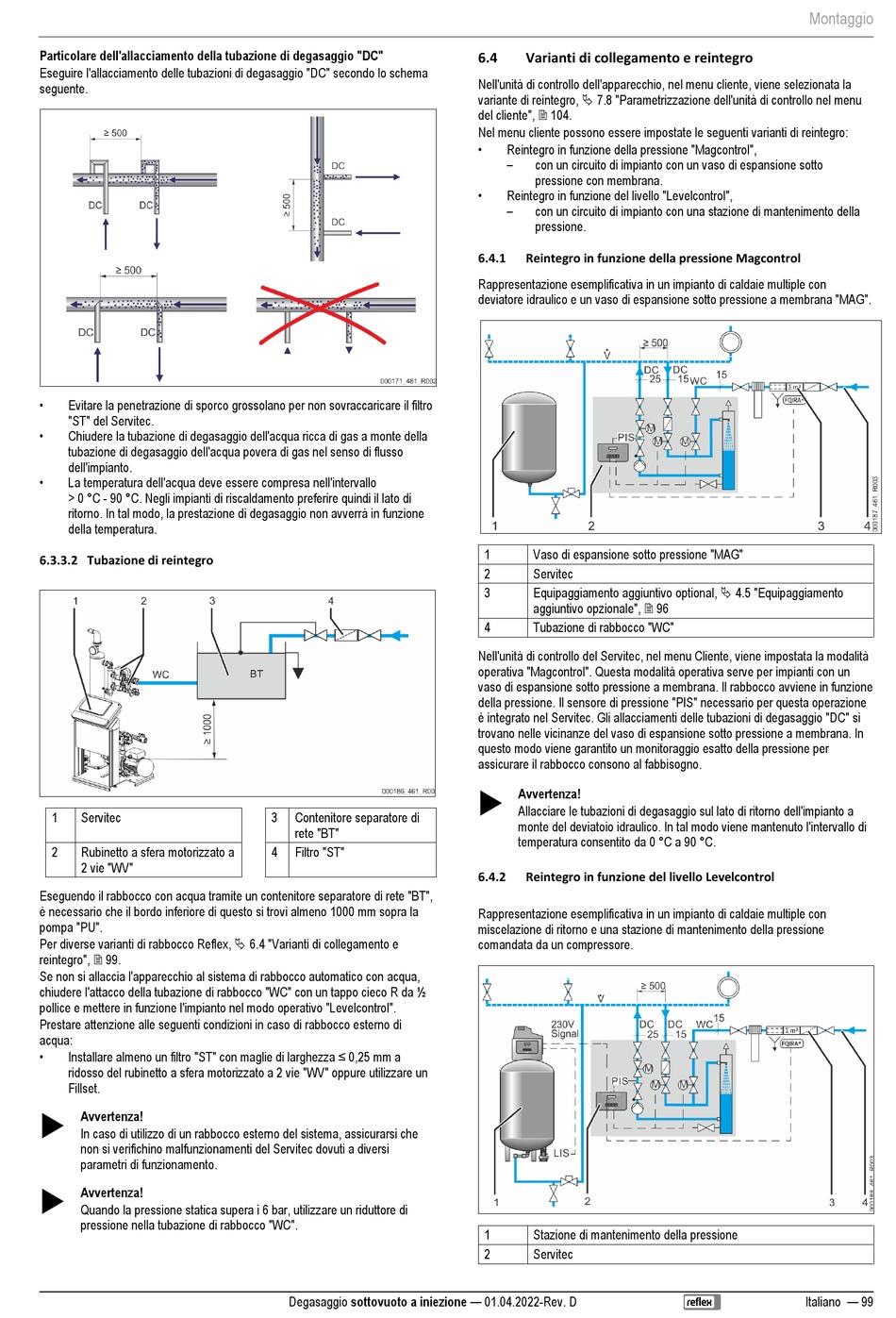

Particolare dell'allacciamento della tubazione di degasaggio "DC"
Eseguire l'allacciamento delle tubazioni di degasaggio "DC" secondo lo schema
seguente.
•
Evitare la penetrazione di sporco grossolano per non sovraccaricare il filtro
"ST" del Servitec.
•
Chiudere la tubazione di degasaggio dell'acqua ricca di gas a monte della
tubazione di degasaggio dell'acqua povera di gas nel senso di flusso
dell'impianto.
•
La temperatura dell'acqua deve essere compresa nell'intervallo
> 0 °C - 90 °C. Negli impianti di riscaldamento preferire quindi il lato di
ritorno. In tal modo, la prestazione di degasaggio non avverrà in funzione
della temperatura.
6.3.3.2 Tubazione di reintegro
1 Servitec
2 Rubinetto a sfera motorizzato a
2 vie "WV"
Eseguendo il rabbocco con acqua tramite un contenitore separatore di rete "BT",
è necessario che il bordo inferiore di questo si trovi almeno 1000 mm sopra la
pompa "PU".
Per diverse varianti di rabbocco Reflex,  6.4 "Varianti di collegamento e
reintegro",  99.
Se non si allaccia l'apparecchio al sistema di rabbocco automatico con acqua,
chiudere l'attacco della tubazione di rabbocco "WC" con un tappo cieco R da ½
pollice e mettere in funzione l'impianto nel modo operativo "Levelcontrol".
Prestare attenzione alle seguenti condizioni in caso di rabbocco esterno di
acqua:
• Installare almeno un filtro "ST" con maglie di larghezza ≤ 0,25 mm a
ridosso del rubinetto a sfera motorizzato a 2 vie "WV" oppure utilizzare un
Fillset.

Avvertenza!
In caso di utilizzo di un rabbocco esterno del sistema, assicurarsi che
non si verifichino malfunzionamenti del Servitec dovuti a diversi
parametri di funzionamento.

Avvertenza!
Quando la pressione statica supera i 6 bar, utilizzare un riduttore di
pressione nella tubazione di rabbocco "WC".
3 Contenitore separatore di
rete "BT"
4 Filtro "ST"
Degasaggio sottovuoto a iniezione — 01.04.2022-Rev. D
6.4 Varianti di collegamento e reintegro
Nell'unità di controllo dell'apparecchio, nel menu cliente, viene selezionata la
variante di reintegro,  7.8 "Parametrizzazione dell'unità di controllo nel menu
del cliente",  104.
Nel menu cliente possono essere impostate le seguenti varianti di reintegro:
•
Reintegro in funzione della pressione "Magcontrol",
–
con un circuito di impianto con un vaso di espansione sotto
pressione con membrana.
•
Reintegro in funzione del livello "Levelcontrol",
–
con un circuito di impianto con una stazione di mantenimento della
pressione.
6.4.1 Reintegro in funzione della pressione Magcontrol
Rappresentazione esemplificativa in un impianto di caldaie multiple con
deviatore idraulico e un vaso di espansione sotto pressione a membrana "MAG".
1 Vaso di espansione sotto pressione "MAG"
2 Servitec
Equipaggiamento aggiuntivo optional,  4.5 "Equipaggiamento
3
aggiuntivo opzionale",  96
4 Tubazione di rabbocco "WC"
Nell'unità di controllo del Servitec, nel menu Cliente, viene impostata la modalità
operativa "Magcontrol". Questa modalità operativa serve per impianti con un
vaso di espansione sotto pressione a membrana. Il rabbocco avviene in funzione
della pressione. Il sensore di pressione "PIS" necessario per questa operazione
è integrato nel Servitec. Gli allacciamenti delle tubazioni di degasaggio "DC" si
trovano nelle vicinanze del vaso di espansione sotto pressione a membrana. In
questo modo viene garantito un monitoraggio esatto della pressione per
assicurare il rabbocco consono al fabbisogno.

Avvertenza!
Allacciare le tubazioni di degasaggio sul lato di ritorno dell'impianto a
monte del deviatoio idraulico. In tal modo viene mantenuto l'intervallo di
temperatura consentito da 0 °C a 90 °C.
6.4.2 Reintegro in funzione del livello Levelcontrol
Rappresentazione esemplificativa in un impianto di caldaie multiple con
miscelazione di ritorno e una stazione di mantenimento della pressione
comandata da un compressore.
1 Stazione di mantenimento della pressione
2 Servitec
