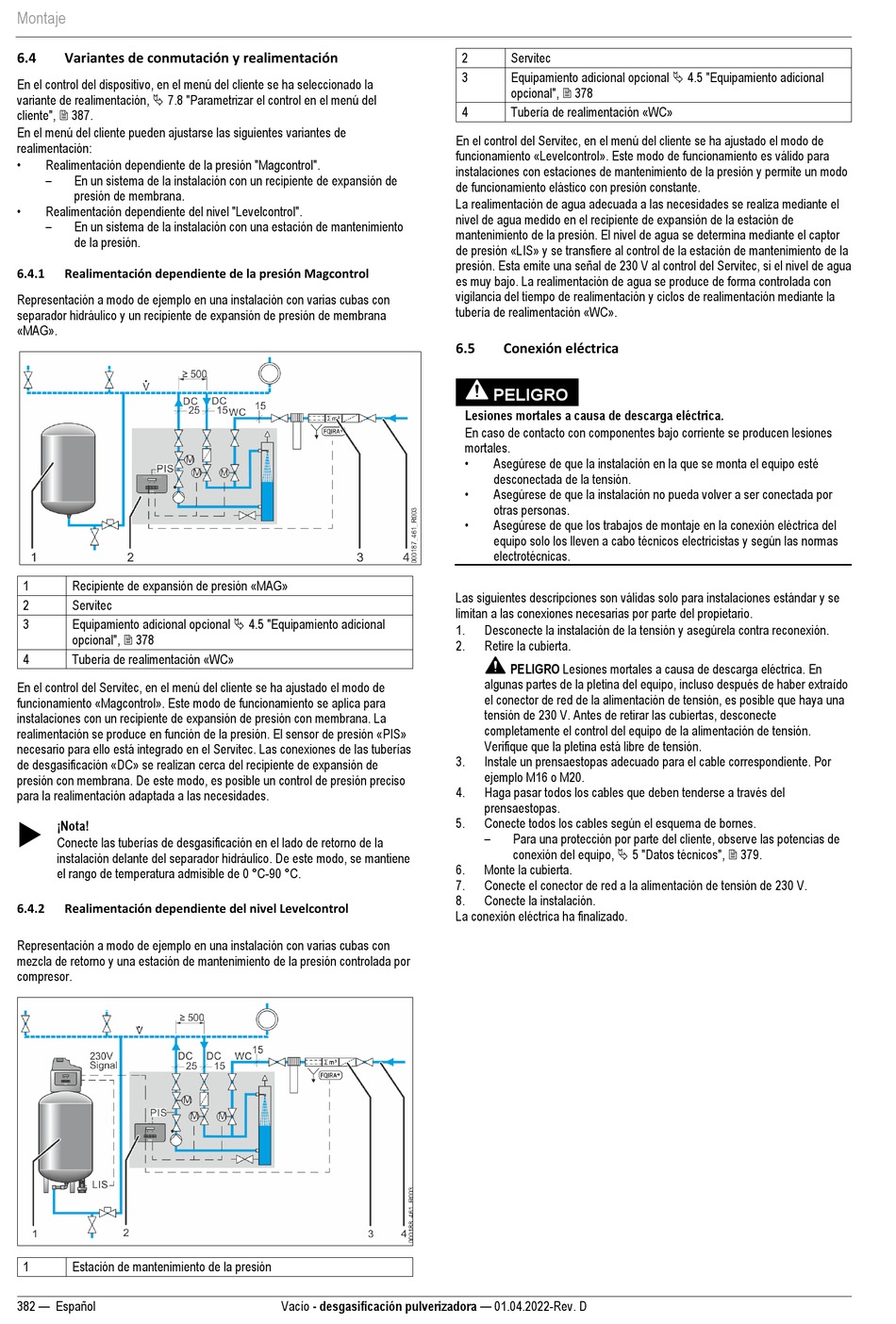

Montaje
6.4 Variantes de conmutación y realimentación
En el control del dispositivo, en el menú del cliente se ha seleccionado la
variante de realimentación,  7.8 "Parametrizar el control en el menú del
cliente",  387.
En el menú del cliente pueden ajustarse las siguientes variantes de
realimentación:
•
Realimentación dependiente de la presión "Magcontrol".
–
En un sistema de la instalación con un recipiente de expansión de
presión de membrana.
•
Realimentación dependiente del nivel "Levelcontrol".
–
En un sistema de la instalación con una estación de mantenimiento
de la presión.
6.4.1 Realimentación dependiente de la presión Magcontrol
Representación a modo de ejemplo en una instalación con varias cubas con
separador hidráulico y un recipiente de expansión de presión de membrana
«MAG».
1 Recipiente de expansión de presión «MAG»
2 Servitec
Equipamiento adicional opcional  4.5 "Equipamiento adicional
3
opcional",  378
4 Tubería de realimentación «WC»
En el control del Servitec, en el menú del cliente se ha ajustado el modo de
funcionamiento «Magcontrol». Este modo de funcionamiento se aplica para
instalaciones con un recipiente de expansión de presión con membrana. La
realimentación se produce en función de la presión. El sensor de presión «PIS»
necesario para ello está integrado en el Servitec. Las conexiones de las tuberías
de desgasificación «DC» se realizan cerca del recipiente de expansión de
presión con membrana. De este modo, es posible un control de presión preciso
para la realimentación adaptada a las necesidades.

¡Nota!
Conecte las tuberías de desgasificación en el lado de retorno de la
instalación delante del separador hidráulico. De este modo, se mantiene
el rango de temperatura admisible de 0 °C-90 °C.
6.4.2 Realimentación dependiente del nivel Levelcontrol
Representación a modo de ejemplo en una instalación con varias cubas con
mezcla de retorno y una estación de mantenimiento de la presión controlada por
compresor.
1 Estación de mantenimiento de la presión
382 — Español Vacío - desgasificación pulverizadora — 01.04.2022-Rev. D
2 Servitec
Equipamiento adicional opcional  4.5 "Equipamiento adicional
3
opcional",  378
4 Tubería de realimentación «WC»
En el control del Servitec, en el menú del cliente se ha ajustado el modo de
funcionamiento «Levelcontrol». Este modo de funcionamiento es válido para
instalaciones con estaciones de mantenimiento de la presión y permite un modo
de funcionamiento elástico con presión constante.
La realimentación de agua adecuada a las necesidades se realiza mediante el
nivel de agua medido en el recipiente de expansión de la estación de
mantenimiento de la presión. El nivel de agua se determina mediante el captor
de presión «LIS» y se transfiere al control de la estación de mantenimiento de la
presión. Esta emite una señal de 230 V al control del Servitec, si el nivel de agua
es muy bajo. La realimentación de agua se produce de forma controlada con
vigilancia del tiempo de realimentación y ciclos de realimentación mediante la
tubería de realimentación «WC».
6.5 Conexión eléctrica
PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
Las siguientes descripciones son válidas solo para instalaciones estándar y se
limitan a las conexiones necesarias por parte del propietario.
1. Desconecte la instalación de la tensión y asegúrela contra reconexión.
2. Retire la cubierta.
PELIGRO Lesiones mortales a causa de descarga eléctrica. En
algunas partes de la pletina del equipo, incluso después de haber extraído
el conector de red de la alimentación de tensión, es posible que haya una
tensión de 230 V. Antes de retirar las cubiertas, desconecte
completamente el control del equipo de la alimentación de tensión.
Verifique que la pletina está libre de tensión.
3. Instale un prensaestopas adecuado para el cable correspondiente. Por
ejemplo M16 o M20.
4. Haga pasar todos los cables que deben tenderse a través del
prensaestopas.
5. Conecte todos los cables según el esquema de bornes.
–
Para una protección por parte del cliente, observe las potencias de
conexión del equipo,  5 "Datos técnicos",  379.
6. Monte la cubierta.
7. Conecte el conector de red a la alimentación de tensión de 230 V.
8. Conecte la instalación.
La conexión eléctrica ha finalizado.
