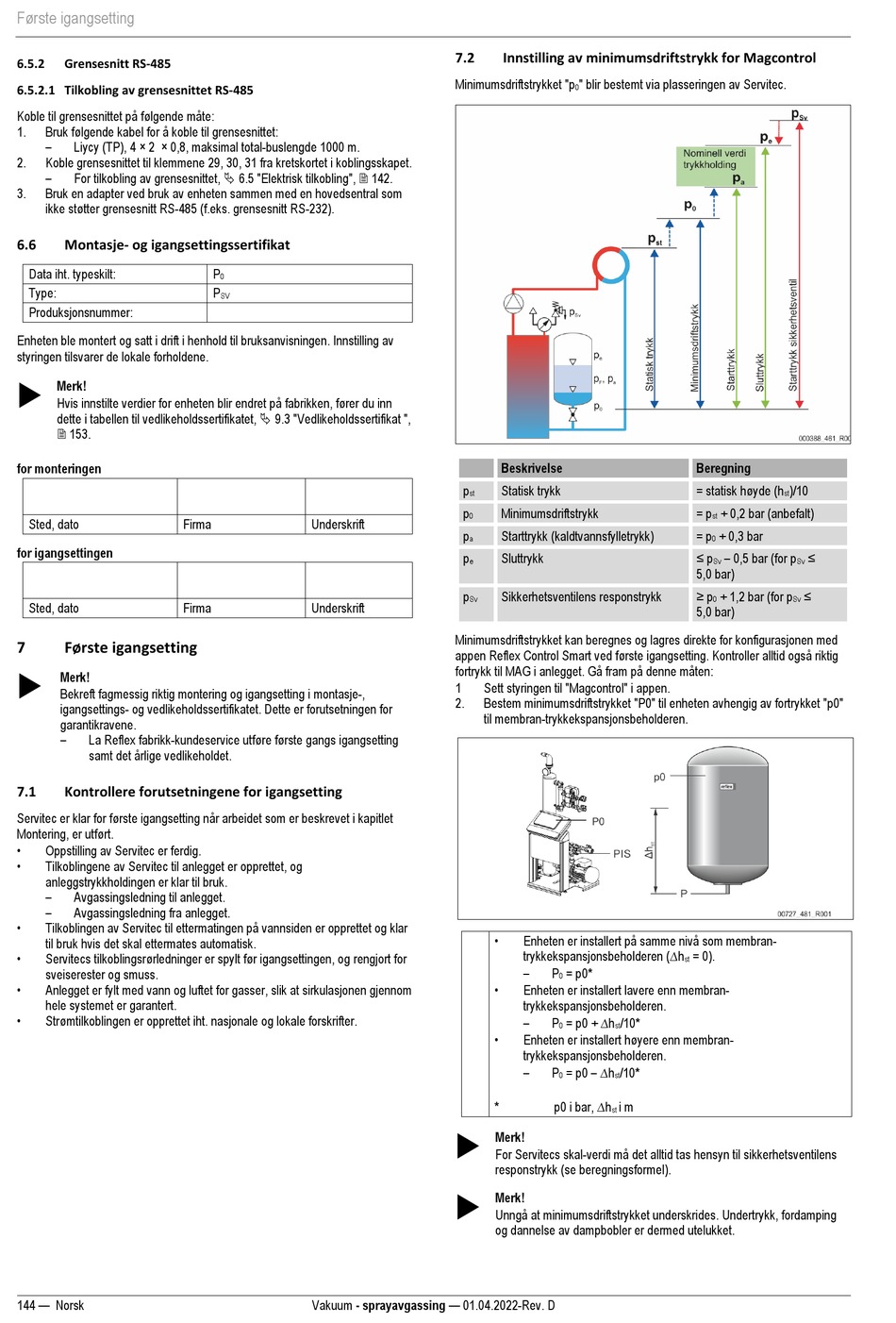

Første igangsetting
6.5.2 Grensesnitt RS-485
6.5.2.1 Tilkobling av grensesnittet RS-485
Koble til grensesnittet på følgende måte:
1. Bruk følgende kabel for å koble til grensesnittet:
–
Liycy (TP), 4 × 2 × 0,8, maksimal total-buslengde 1000 m.
2. Koble grensesnittet til klemmene 29, 30, 31 fra kretskortet i koblingsskapet.
–
For tilkobling av grensesnittet,  6.5 "Elektrisk tilkobling",  142.
3. Bruk en adapter ved bruk av enheten sammen med en hovedsentral som
ikke støtter grensesnitt RS-485 (f.eks. grensesnitt RS-232).
6.6 Montasje- og igangsettingssertifikat
Data iht. typeskilt:
Type:
Produksjonsnummer:
Enheten ble montert og satt i drift i henhold til bruksanvisningen. Innstilling av
styringen tilsvarer de lokale forholdene.

Merk!
Hvis innstilte verdier for enheten blir endret på fabrikken, fører du inn
dette i tabellen til vedlikeholdssertifikatet,  9.3 "Vedlikeholdssertifikat ",
 153.
for monteringen
Sted, dato Firma
for igangsettingen
Sted, dato Firma
7 Første igangsetting

Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje-,
igangsettings- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
–
La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
7.1 Kontrollere forutsetningene for igangsetting
Servitec er klar for første igangsetting når arbeidet som er beskrevet i kapitlet
Montering, er utført.
•
Oppstilling av Servitec er ferdig.
•
Tilkoblingene av Servitec til anlegget er opprettet, og
anleggstrykkholdingen er klar til bruk.
–
Avgassingsledning til anlegget.
–
Avgassingsledning fra anlegget.
•
Tilkoblingen av Servitec til ettermatingen på vannsiden er opprettet og klar
til bruk hvis det skal ettermates automatisk.
•
Servitecs tilkoblingsrørledninger er spylt før igangsettingen, og rengjort for
sveiserester og smuss.
•
Anlegget er fylt med vann og luftet for gasser, slik at sirkulasjonen gjennom
hele systemet er garantert.
•
Strømtilkoblingen er opprettet iht. nasjonale og lokale forskrifter.
144 — Norsk
P
0
P
SV
Underskrift
Underskrift
Vakuum - sprayavgassing — 01.04.2022-Rev. D
7.2 Innstilling av minimumsdriftstrykk for Magcontrol
Minimumsdriftstrykket "p " blir bestemt via plasseringen av Servitec.
0
Beskrivelse
p Statisk trykk
st
p Minimumsdriftstrykk
0
p Starttrykk (kaldtvannsfylletrykk)
a
p Sluttrykk
e
p Sikkerhetsventilens responstrykk
Sv
Minimumsdriftstrykket kan beregnes og lagres direkte for konfigurasjonen med
appen Reflex Control Smart ved første igangsetting. Kontroller alltid også riktig
fortrykk til MAG i anlegget. Gå fram på denne måten:
1 Sett styringen til "Magcontrol" i appen.
2. Bestem minimumsdriftstrykket "P0" til enheten avhengig av fortrykket "p0"
til membran-trykkekspansjonsbeholderen.
•
Enheten er installert på samme nivå som membran-
trykkekspansjonsbeholderen (∆h
–
P = p0*
0
•
Enheten er installert lavere enn membran-
trykkekspansjonsbeholderen.
– = p0 + ∆h
P /10*
0 st
•
Enheten er installert høyere enn membran-
trykkekspansjonsbeholderen.
– = p0 – ∆h
P /10*
0 st
p0 i bar, ∆h
* i m
st

Merk!
For Servitecs skal-verdi må det alltid tas hensyn til sikkerhetsventilens
responstrykk (se beregningsformel).

Merk!
Unngå at minimumsdriftstrykket underskrides. Undertrykk, fordamping
og dannelse av dampbobler er dermed utelukket.
Beregning
= statisk høyde (h )/10
st
= p + 0,2 bar (anbefalt)
st
= p + 0,3 bar
0
≤ p – 0,5 bar (for p ≤
Sv Sv
5,0 bar)
≥ p ≤
+ 1,2 bar (for p
0 Sv
5,0 bar)
= 0).
