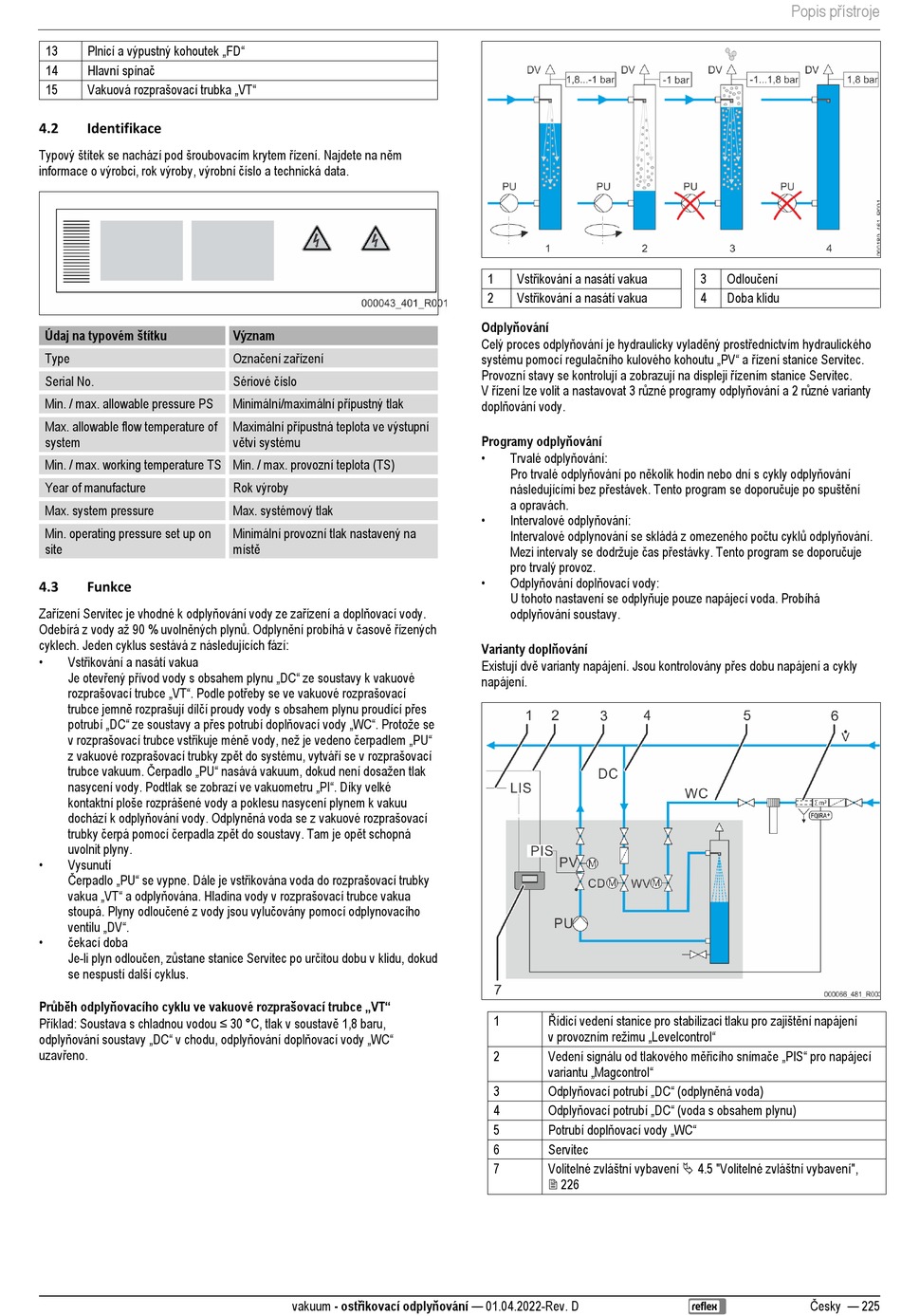

Reflex Servitec 35 Originalbetriebsanleitung Seite 225

Plnicí a výpustný kohoutek „FD"
13
Hlavní spínač
14
Vakuová rozprašovací trubka „VT"
15
4.2 Identifikace
Typový štítek se nachází pod šroubovacím krytem řízení. Najdete na něm
informace o výrobci, rok výroby, výrobní číslo a technická data.
Údaj na typovém štítku
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / max. provozní teplota (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3 Funkce
Zařízení Servitec je vhodné k odplyňování vody ze zařízení a doplňovací vody.
Odebírá z vody až 90 % uvolněných plynů. Odplynění probíhá v časově řízených
cyklech. Jeden cyklus sestává z následujících fází:
• Vstřikování a nasátí vakua
Je otevřený přívod vody s obsahem plynu „DC" ze soustavy k vakuové
rozprašovací trubce „VT". Podle potřeby se ve vakuové rozprašovací
trubce jemně rozprašují dílčí proudy vody s obsahem plynu proudící přes
potrubí „DC" ze soustavy a přes potrubí doplňovací vody „WC". Protože se
v rozprašovací trubce vstřikuje méně vody, než je vedeno čerpadlem „PU"
z vakuové rozprašovací trubky zpět do systému, vytváří se v rozprašovací
trubce vakuum. Čerpadlo „PU" nasává vakuum, dokud není dosažen tlak
nasycení vody. Podtlak se zobrazí ve vakuometru „PI". Díky velké
kontaktní ploše rozprášené vody a poklesu nasycení plynem k vakuu
dochází k odplyňování vody. Odplyněná voda se z vakuové rozprašovací
trubky čerpá pomocí čerpadla zpět do soustavy. Tam je opět schopná
uvolnit plyny.
•
Vysunutí
Čerpadlo „PU" se vypne. Dále je vstřikována voda do rozprašovací trubky
vakua „VT" a odplyňována. Hladina vody v rozprašovací trubce vakua
stoupá. Plyny odloučené z vody jsou vylučovány pomocí odplynovacího
ventilu „DV".
• čekací doba
Je-li plyn odloučen, zůstane stanice Servitec po určitou dobu v klidu, dokud
se nespustí další cyklus.
Prijběh odplyĥovacího cyklu ve vakuové rozprašovací trubce „VT"
Příklad: Soustava s chladnou vodou ≤ 30 °C, tlak v soustavě 1,8 baru,
odplyňování soustavy „DC" v chodu, odplyňování doplňovací vody „WC"
uzavřeno.
Význam
Označení zařízení
Sériové číslo
Minimální/maximální přípustný tlak
Maximální přípustná teplota ve výstupní
větvi systému
Rok výroby
Max. systémový tlak
Minimální provozní tlak nastavený na
místě
vakuum - ostīikovací odplyĥování — 01.04.2022-Rev. D
Vstřikování a nasátí vakua
1
Vstřikování a nasátí vakua
2
Odplyĥování
Celý proces odplyňování je hydraulicky vyladěný prostřednictvím hydraulického
systému pomocí regulačního kulového kohoutu „PV" a řízení stanice Servitec.
Provozní stavy se kontrolují a zobrazují na displeji řízením stanice Servitec.
V řízení lze volit a nastavovat 3 různé programy odplyňování a 2 různé varianty
doplňování vody.
Programy odplyĥování
• Trvalé odplyňování:
Pro trvalé odplyňování po několik hodin nebo dní s cykly odplyňování
následujícími bez přestávek. Tento program se doporučuje po spuštění
a opravách.
• Intervalové odplyňování:
Intervalové odplynování se skládá z omezeného počtu cyklů odplyňování.
Mezi intervaly se dodržuje čas přestávky. Tento program se doporučuje
pro trvalý provoz.
• Odplyňování doplňovací vody:
U tohoto nastavení se odplyňuje pouze napájecí voda. Probíhá
odplyňování soustavy.
Varianty doplĥování
Existují dvě varianty napájení. Jsou kontrolovány přes dobu napájení a cykly
napájení.
Řídicí vedení stanice pro stabilizaci tlaku pro zajištění napájení
1
v provozním režimu „Levelcontrol"
Vedení signálu od tlakového měřicího snímače „PIS" pro napájecí
2
variantu „Magcontrol"
Odplyňovací potrubí „DC" (odplyněná voda)
3
Odplyňovací potrubí „DC" (voda s obsahem plynu)
4
Potrubí doplňovací vody „WC"
5
6 Servitec
Volitelné zvláštní vybavení  4.5 "Volitelné zvláštní vybavení",
7
 226
Popis přístroje
Odloučení
3
4 Doba klidu
Česky — 225
