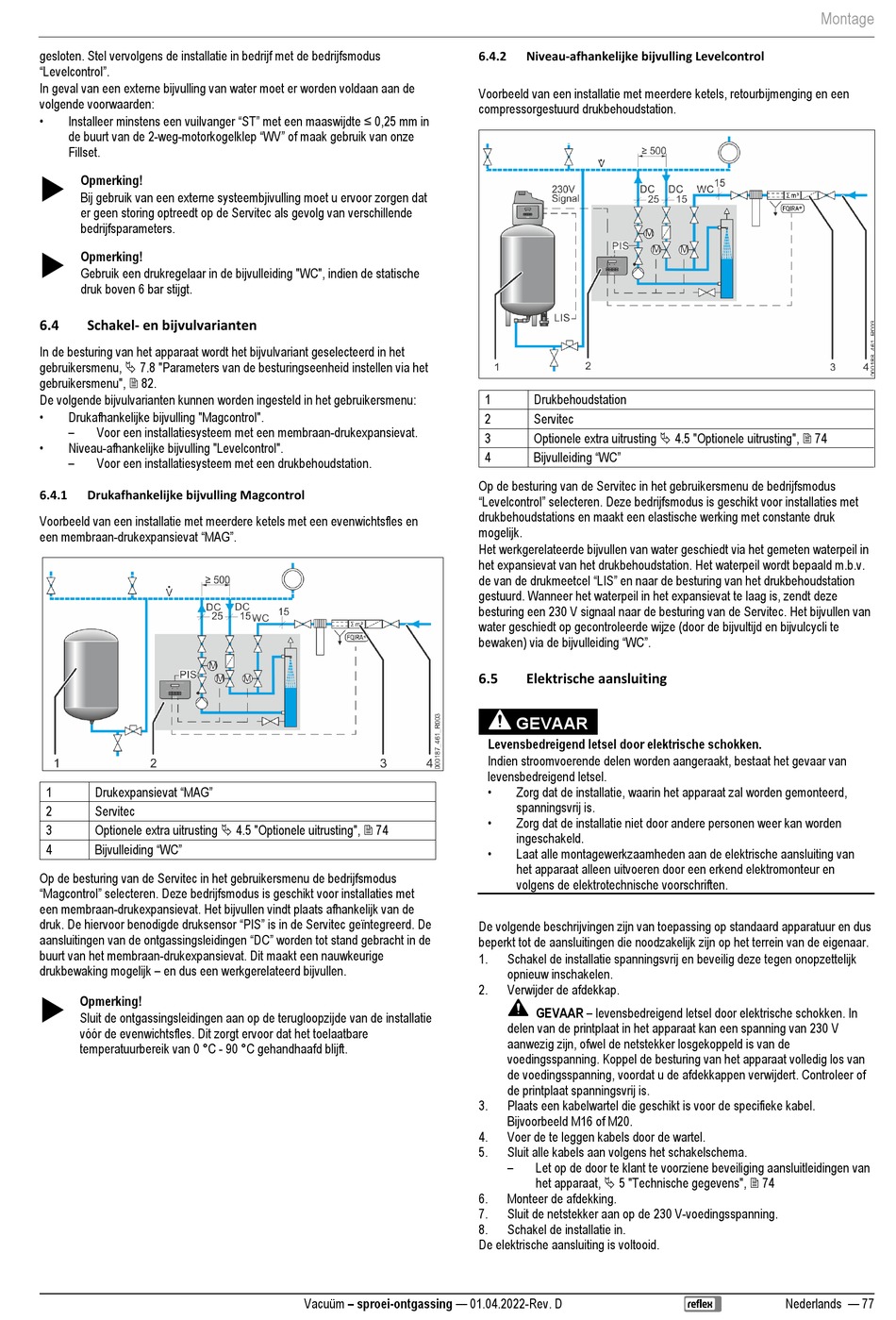

gesloten. Stel vervolgens de installatie in bedrijf met de bedrijfsmodus
"Levelcontrol".
In geval van een externe bijvulling van water moet er worden voldaan aan de
volgende voorwaarden:
Installeer minstens een vuilvanger "ST" met een maaswijdte ≤ 0,25 mm in
de buurt van de 2-weg-motorkogelklep "WV" of maak gebruik van onze
Fillset.

Opmerking!
Bij gebruik van een externe systeembjivulling moet u ervoor zorgen dat
er geen storing optreedt op de Servitec als gevolg van verschillende
bedrijfsparameters.

Opmerking!
Gebruik een drukregelaar in de bijvulleiding "WC", indien de statische
druk boven 6 bar stijgt.
6.4
Schakel- en bijvulvarianten
In de besturing van het apparaat wordt het bijvulvariant geselecteerd in het
gebruikersmenu,  7.8 "Parameters van de besturingseenheid instellen via het
gebruikersmenu",  82.
De volgende bijvulvarianten kunnen worden ingesteld in het gebruikersmenu:
Drukafhankelijke bijvulling "Magcontrol".
Voor een installatiesysteem met een membraan-drukexpansievat.
Niveau-afhankelijke bijvulling "Levelcontrol".
Voor een installatiesysteem met een drukbehoudstation.
6.4.1
Drukafhankelijke bijvulling Magcontrol
Voorbeeld van een installatie met meerdere ketels met een evenwichtsfles en
een membraan-drukexpansievat "MAG".
Drukexpansievat "MAG"
1
2
Servitec
Optionele extra uitrusting  4.5 "Optionele uitrusting",  74
3
Bijvulleiding "WC"
4
Op de besturing van de Servitec in het gebruikersmenu de bedrijfsmodus
"Magcontrol" selecteren. Deze bedrijfsmodus is geschikt voor installaties met
een membraan-drukexpansievat. Het bijvullen vindt plaats afhankelijk van de
druk. De hiervoor benodigde druksensor "PIS" is in de Servitec geïntegreerd. De
aansluitingen van de ontgassingsleidingen "DC" worden tot stand gebracht in de
buurt van het membraan-drukexpansievat. Dit maakt een nauwkeurige
drukbewaking mogelijk – en dus een werkgerelateerd bijvullen.

Opmerking!
Sluit de ontgassingsleidingen aan op de terugloopzijde van de installatie
vóór de evenwichtsfles. Dit zorgt ervoor dat het toelaatbare
temperatuurbereik van 0 °C - 90 °C gehandhaafd blijft.
Vacuüm – sproei-ontgassing — 01.04.2022-Rev. D
6.4.2
Niveau-afhankelijke bijvulling Levelcontrol
Voorbeeld van een installatie met meerdere ketels, retourbijmenging en een
compressorgestuurd drukbehoudstation.
1
Drukbehoudstation
2
Servitec
Optionele extra uitrusting  4.5 "Optionele uitrusting",  74
3
Bijvulleiding "WC"
4
Op de besturing van de Servitec in het gebruikersmenu de bedrijfsmodus
"Levelcontrol" selecteren. Deze bedrijfsmodus is geschikt voor installaties met
drukbehoudstations en maakt een elastische werking met constante druk
mogelijk.
Het werkgerelateerde bijvullen van water geschiedt via het gemeten waterpeil in
het expansievat van het drukbehoudstation. Het waterpeil wordt bepaald m.b.v.
de van de drukmeetcel "LIS" en naar de besturing van het drukbehoudstation
gestuurd. Wanneer het waterpeil in het expansievat te laag is, zendt deze
besturing een 230 V signaal naar de besturing van de Servitec. Het bijvullen van
water geschiedt op gecontroleerde wijze (door de bijvultijd en bijvulcycli te
bewaken) via de bijvulleiding "WC".
6.5
Elektrische aansluiting
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende delen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
Zorg dat de installatie, waarin het apparaat zal worden gemonteerd,
spanningsvrij is.
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de elektrotechnische voorschriften.
De volgende beschrijvingen zijn van toepassing op standaard apparatuur en dus
beperkt tot de aansluitingen die noodzakelijk zijn op het terrein van de eigenaar.
1.
Schakel de installatie spanningsvrij en beveilig deze tegen onopzettelijk
opnieuw inschakelen.
2.
Verwijder de afdekkap.
GEVAAR – levensbedreigend letsel door elektrische schokken. In
delen van de printplaat in het apparaat kan een spanning van 230 V
aanwezig zijn, ofwel de netstekker losgekoppeld is van de
voedingsspanning. Koppel de besturing van het apparaat volledig los van
de voedingsspanning, voordat u de afdekkappen verwijdert. Controleer of
de printplaat spanningsvrij is.
3.
Plaats een kabelwartel die geschikt is voor de specifieke kabel.
Bijvoorbeeld M16 of M20.
4.
Voer de te leggen kabels door de wartel.
5.
Sluit alle kabels aan volgens het schakelschema.
Let op de door te klant te voorziene beveiliging aansluitleidingen van
het apparaat,  5 "Technische gegevens",  74
6.
Monteer de afdekking.
7.
Sluit de netstekker aan op de 230 V-voedingsspanning.
8.
Schakel de installatie in.
De elektrische aansluiting is voltooid.
Montage
Nederlands — 77
