Merk!
Fylling av anlegget med vann hører ikke til ytelsesomfanget av Reflex-
fabrikkundeservice.

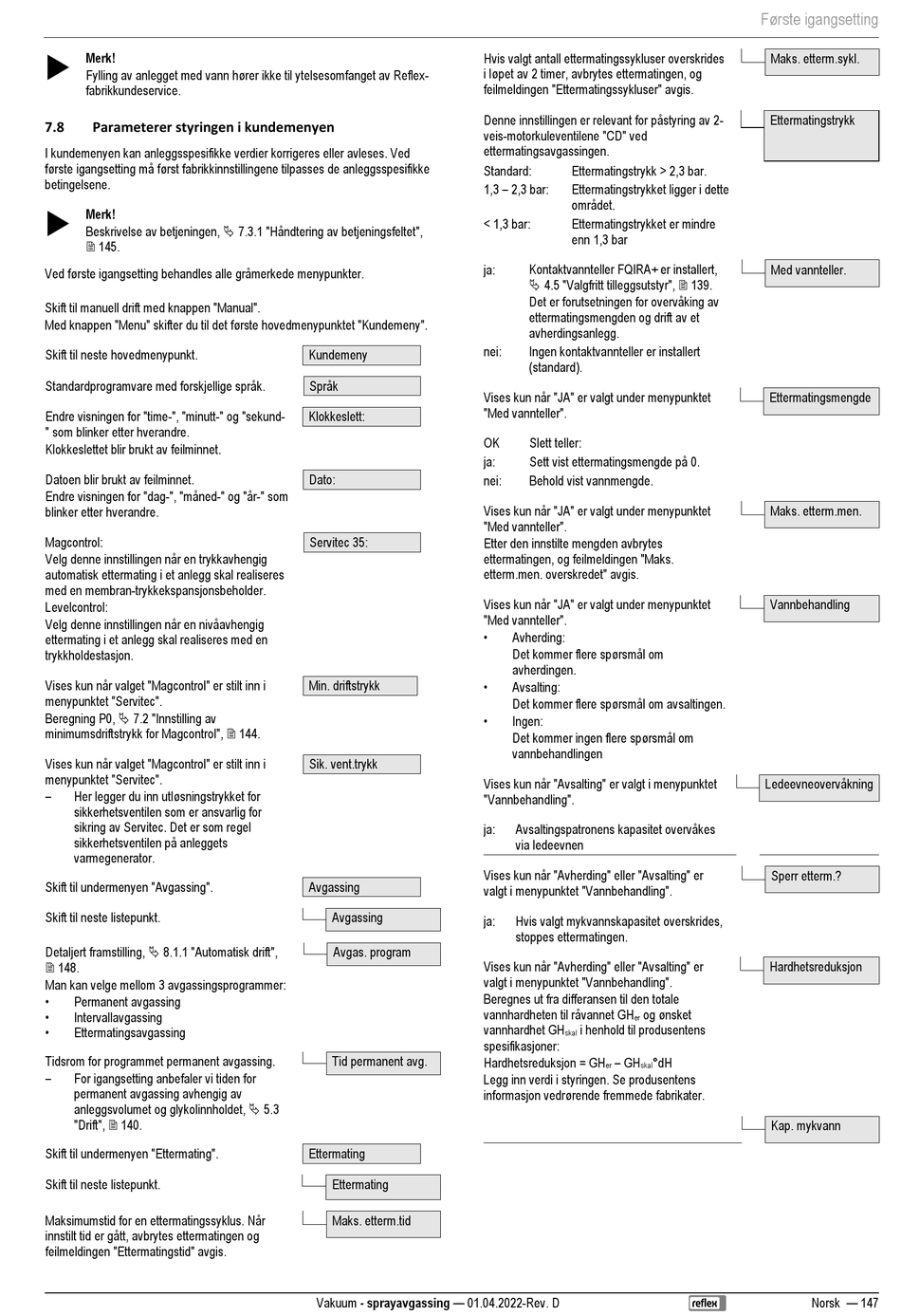

7.8
Parameterer styringen i kundemenyen
I kundemenyen kan anleggsspesifikke verdier korrigeres eller avleses. Ved
første igangsetting må først fabrikkinnstillingene tilpasses de anleggsspesifikke
betingelsene.

Merk!
Beskrivelse av betjeningen,  7.3.1 "Håndtering av betjeningsfeltet",
 145.
Ved første igangsetting behandles alle gråmerkede menypunkter.
Skift til manuell drift med knappen "Manual".
Med knappen "Menu" skifter du til det første hovedmenypunktet "Kundemeny".
Skift til neste hovedmenypunkt.
Standardprogramvare med forskjellige språk.
Endre visningen for "time-", "minutt-" og "sekund-
" som blinker etter hverandre.
Klokkeslettet blir brukt av feilminnet.
Datoen blir brukt av feilminnet.
Endre visningen for "dag-", "måned-" og "år-" som
blinker etter hverandre.
Magcontrol:
Velg denne innstillingen når en trykkavhengig
automatisk ettermating i et anlegg skal realiseres
med en membran-trykkekspansjonsbeholder.
Levelcontrol:
Velg denne innstillingen når en nivåavhengig
ettermating i et anlegg skal realiseres med en
trykkholdestasjon.
Vises kun når valget "Magcontrol" er stilt inn i
menypunktet "Servitec".
Beregning P0,  7.2 "Innstilling av
minimumsdriftstrykk for Magcontrol",  144.
Vises kun når valget "Magcontrol" er stilt inn i
menypunktet "Servitec".
Her legger du inn utløsningstrykket for
sikkerhetsventilen som er ansvarlig for
sikring av Servitec. Det er som regel
sikkerhetsventilen på anleggets
varmegenerator.
Skift til undermenyen "Avgassing".
Skift til neste listepunkt.
Detaljert framstilling,  8.1.1 "Automatisk drift",
 148.
Man kan velge mellom 3 avgassingsprogrammer:
Permanent avgassing
Intervallavgassing
Ettermatingsavgassing
Tidsrom for programmet permanent avgassing.
For igangsetting anbefaler vi tiden for
permanent avgassing avhengig av
anleggsvolumet og glykolinnholdet,  5.3
"Drift",  140.
Skift til undermenyen "Ettermating".
Skift til neste listepunkt.
Maksimumstid for en ettermatingssyklus. Når
innstilt tid er gått, avbrytes ettermatingen og
feilmeldingen "Ettermatingstid" avgis.
Kundemeny
Språk
Klokkeslett:
Dato:
Servitec 35:
Min. driftstrykk
Sik. vent.trykk
Avgassing
Avgassing
Avgas. program
Tid permanent avg.
Ettermating
Ettermating
Maks. etterm.tid
Vakuum - sprayavgassing — 01.04.2022-Rev. D
Hvis valgt antall ettermatingssykluser overskrides
i løpet av 2 timer, avbrytes ettermatingen, og
feilmeldingen "Ettermatingssykluser" avgis.
Denne innstillingen er relevant for påstyring av 2-
veis-motorkuleventilene "CD" ved
ettermatingsavgassingen.
Standard:
Ettermatingstrykk > 2,3 bar.
1,3 – 2,3 bar:
Ettermatingstrykket ligger i dette
området.
< 1,3 bar:
Ettermatingstrykket er mindre
enn 1,3 bar
ja:
Kontaktvannteller FQIRA+ er installert,
 4.5 "Valgfritt tilleggsutstyr",  139.
Det er forutsetningen for overvåking av
ettermatingsmengden og drift av et
avherdingsanlegg.
nei:
Ingen kontaktvannteller er installert
(standard).
Vises kun når "JA" er valgt under menypunktet
"Med vannteller".
OK
Slett teller:
ja:
Sett vist ettermatingsmengde på 0.
nei:
Behold vist vannmengde.
Vises kun når "JA" er valgt under menypunktet
"Med vannteller".
Etter den innstilte mengden avbrytes
ettermatingen, og feilmeldingen "Maks.
etterm.men. overskredet" avgis.
Vises kun når "JA" er valgt under menypunktet
"Med vannteller".
Avherding:
Det kommer flere spørsmål om
avherdingen.
Avsalting:
Det kommer flere spørsmål om avsaltingen.
Ingen:
Det kommer ingen flere spørsmål om
vannbehandlingen
Vises kun når "Avsalting" er valgt i menypunktet
"Vannbehandling".
ja:
Avsaltingspatronens kapasitet overvåkes
via ledeevnen
Vises kun når "Avherding" eller "Avsalting" er
valgt i menypunktet "Vannbehandling".
ja:
Hvis valgt mykvannskapasitet overskrides,
stoppes ettermatingen.
Vises kun når "Avherding" eller "Avsalting" er
valgt i menypunktet "Vannbehandling".
Beregnes ut fra differansen til den totale
vannhardheten til råvannet GH
og ønsket
er
vannhardhet GH
i henhold til produsentens
skal
spesifikasjoner:
– GH
Hardhetsreduksjon = GH
°dH
er
skal
Legg inn verdi i styringen. Se produsentens
informasjon vedrørende fremmede fabrikater.
Første igangsetting
Maks. etterm.sykl.
Ettermatingstrykk
Med vannteller.
Ettermatingsmengde
Maks. etterm.men.
Vannbehandling
Ledeevneovervåkning
Sperr etterm.?
Hardhetsreduksjon
Kap. mykvann
Norsk — 147
