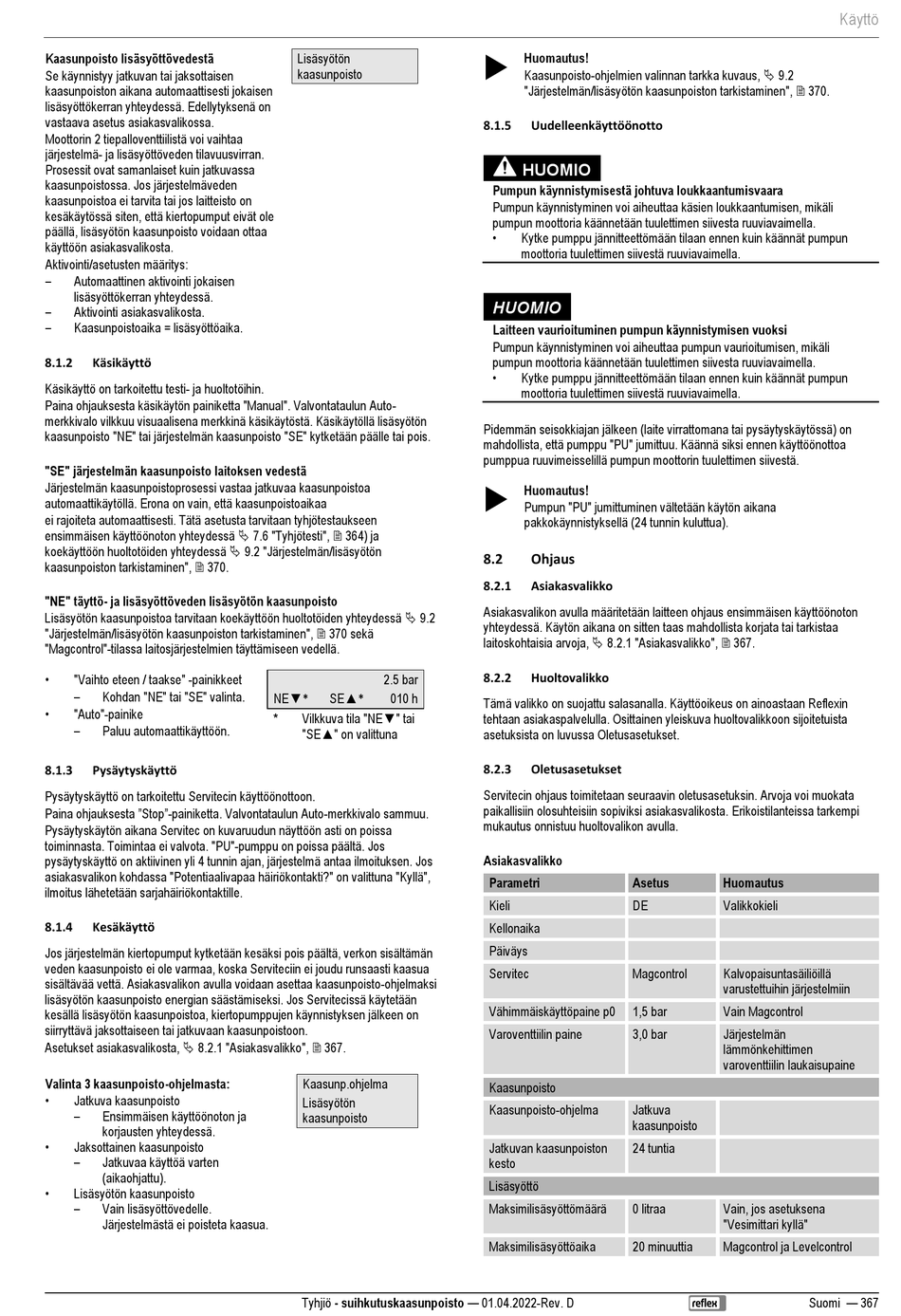

Reflex Servitec 35 Originalbetriebsanleitung Seite 367

Kaasunpoisto lisäsyöttövedestä
Se käynnistyy jatkuvan tai jaksottaisen
kaasunpoiston aikana automaattisesti jokaisen
lisäsyöttökerran yhteydessä. Edellytyksenä on
vastaava asetus asiakasvalikossa.
Moottorin 2 tiepalloventtiilistä voi vaihtaa
järjestelmä- ja lisäsyöttöveden tilavuusvirran.
Prosessit ovat samanlaiset kuin jatkuvassa
kaasunpoistossa. Jos järjestelmäveden
kaasunpoistoa ei tarvita tai jos laitteisto on
kesäkäytössä siten, että kiertopumput eivät ole
päällä, lisäsyötön kaasunpoisto voidaan ottaa
käyttöön asiakasvalikosta.
Aktivointi/asetusten määritys:
–
Automaattinen aktivointi jokaisen
lisäsyöttökerran yhteydessä.
–
Aktivointi asiakasvalikosta.
–
Kaasunpoistoaika = lisäsyöttöaika.
8.1.2 Käsikäyttö
Käsikäyttö on tarkoitettu testi- ja huoltotöihin.
Paina ohjauksesta käsikäytön painiketta "Manual". Valvontataulun Auto-
merkkivalo vilkkuu visuaalisena merkkinä käsikäytöstä. Käsikäytöllä lisäsyötön
kaasunpoisto "NE" tai järjestelmän kaasunpoisto "SE" kytketään päälle tai pois.
"SE" järjestelmän kaasunpoisto laitoksen vedestä
Järjestelmän kaasunpoistoprosessi vastaa jatkuvaa kaasunpoistoa
automaattikäytöllä. Erona on vain, että kaasunpoistoaikaa
ei rajoiteta automaattisesti. Tätä asetusta tarvitaan tyhjötestaukseen
ensimmäisen käyttöönoton yhteydessä  7.6 "Tyhjötesti",  364) ja
koekäyttöön huoltotöiden yhteydessä  9.2 "Järjestelmän/lisäsyötön
kaasunpoiston tarkistaminen",  370.
"NE" täyttö- ja lisäsyöttöveden lisäsyötön kaasunpoisto
Lisäsyötön kaasunpoistoa tarvitaan koekäyttöön huoltotöiden yhteydessä  9.2
"Järjestelmän/lisäsyötön kaasunpoiston tarkistaminen",  370 sekä
"Magcontrol"-tilassa laitosjärjestelmien täyttämiseen vedellä.
•
"Vaihto eteen / taakse" -painikkeet
–
Kohdan "NE" tai "SE" valinta.
•
"Auto"-painike
–
Paluu automaattikäyttöön.
8.1.3 Pysäytyskäyttö
Pysäytyskäyttö on tarkoitettu Servitecin käyttöönottoon.
Paina ohjauksesta "Stop"-painiketta. Valvontataulun Auto-merkkivalo sammuu.
Pysäytyskäytön aikana Servitec on kuvaruudun näyttöön asti on poissa
toiminnasta. Toimintaa ei valvota. "PU"-pumppu on poissa päältä. Jos
pysäytyskäyttö on aktiivinen yli 4 tunnin ajan, järjestelmä antaa ilmoituksen. Jos
asiakasvalikon kohdassa "Potentiaalivapaa häiriökontakti?" on valittuna "Kyllä",
ilmoitus lähetetään sarjahäiriökontaktille.
8.1.4 Kesäkäyttö
Jos järjestelmän kiertopumput kytketään kesäksi pois päältä, verkon sisältämän
veden kaasunpoisto ei ole varmaa, koska Serviteciin ei joudu runsaasti kaasua
sisältävää vettä. Asiakasvalikon avulla voidaan asettaa kaasunpoisto-ohjelmaksi
lisäsyötön kaasunpoisto energian säästämiseksi. Jos Servitecissä käytetään
kesällä lisäsyötön kaasunpoistoa, kiertopumppujen käynnistyksen jälkeen on
siirryttävä jaksottaiseen tai jatkuvaan kaasunpoistoon.
Asetukset asiakasvalikosta,  8.2.1 "Asiakasvalikko",  367.
Valinta 3 kaasunpoisto-ohjelmasta:
•
Jatkuva kaasunpoisto
–
Ensimmäisen käyttöönoton ja
korjausten yhteydessä.
•
Jaksottainen kaasunpoisto
–
Jatkuvaa käyttöä varten
(aikaohjattu).
•
Lisäsyötön kaasunpoisto
–
Vain lisäsyöttövedelle.
Järjestelmästä ei poisteta kaasua.
Lisäsyötön
kaasunpoisto
2.5 bar
NE▼* SE▲* 010 h
* Vilkkuva tila "NE▼" tai
"SE▲" on valittuna
Kaasunp.ohjelma
Lisäsyötön
kaasunpoisto
Tyhjiö - suihkutuskaasunpoisto — 01.04.2022-Rev. D

Huomautus!
Kaasunpoisto-ohjelmien valinnan tarkka kuvaus,  9.2
"Järjestelmän/lisäsyötön kaasunpoiston tarkistaminen",  370.
8.1.5 Uudelleenkäyttöönotto
HUOMIO
Pumpun käynnistymisestä johtuva loukkaantumisvaara
Pumpun käynnistyminen voi aiheuttaa käsien loukkaantumisen, mikäli
pumpun moottoria käännetään tuulettimen siivesta ruuviavaimella.
•
Kytke pumppu jännitteettömään tilaan ennen kuin käännät pumpun
moottoria tuulettimen siivestä ruuviavaimella.
HUOMIO
Laitteen vaurioituminen pumpun käynnistymisen vuoksi
Pumpun käynnistyminen voi aiheuttaa pumpun vaurioitumisen, mikäli
pumpun moottoria käännetään tuulettimen siivesta ruuviavaimella.
•
Kytke pumppu jännitteettömään tilaan ennen kuin käännät pumpun
moottoria tuulettimen siivestä ruuviavaimella.
Pidemmän seisokkiajan jälkeen (laite virrattomana tai pysäytyskäytössä) on
mahdollista, että pumppu "PU" jumittuu. Käännä siksi ennen käyttöönottoa
pumppua ruuvimeisselillä pumpun moottorin tuulettimen siivestä.

Huomautus!
Pumpun "PU" jumittuminen vältetään käytön aikana
pakkokäynnistyksellä (24 tunnin kuluttua).
8.2 Ohjaus
8.2.1 Asiakasvalikko
Asiakasvalikon avulla määritetään laitteen ohjaus ensimmäisen käyttöönoton
yhteydessä. Käytön aikana on sitten taas mahdollista korjata tai tarkistaa
laitoskohtaisia arvoja,  8.2.1 "Asiakasvalikko",  367.
8.2.2 Huoltovalikko
Tämä valikko on suojattu salasanalla. Käyttöoikeus on ainoastaan Reflexin
tehtaan asiakaspalvelulla. Osittainen yleiskuva huoltovalikkoon sijoitetuista
asetuksista on luvussa Oletusasetukset.
8.2.3 Oletusasetukset
Servitecin ohjaus toimitetaan seuraavin oletusasetuksin. Arvoja voi muokata
paikallisiin olosuhteisiin sopiviksi asiakasvalikosta. Erikoistilanteissa tarkempi
mukautus onnistuu huoltovalikon avulla.
Asiakasvalikko
Parametri Asetus
Kieli DE
Kellonaika
Päiväys
Servitec Magcontrol
Vähimmäiskäyttöpaine p0 1,5 bar
Varoventtiilin paine 3,0 bar
Kaasunpoisto
Kaasunpoisto-ohjelma Jatkuva
kaasunpoisto
Jatkuvan kaasunpoiston 24 tuntia
kesto
Lisäsyöttö
Maksimilisäsyöttömäärä 0 litraa
Maksimilisäsyöttöaika 20 minuuttia
Käyttö
Huomautus
Valikkokieli
Kalvopaisuntasäiliöillä
varustettuihin järjestelmiin
Vain Magcontrol
Järjestelmän
lämmönkehittimen
varoventtiilin laukaisupaine
Vain, jos asetuksena
"Vesimittari kyllä"
Magcontrol ja Levelcontrol
Suomi — 367
