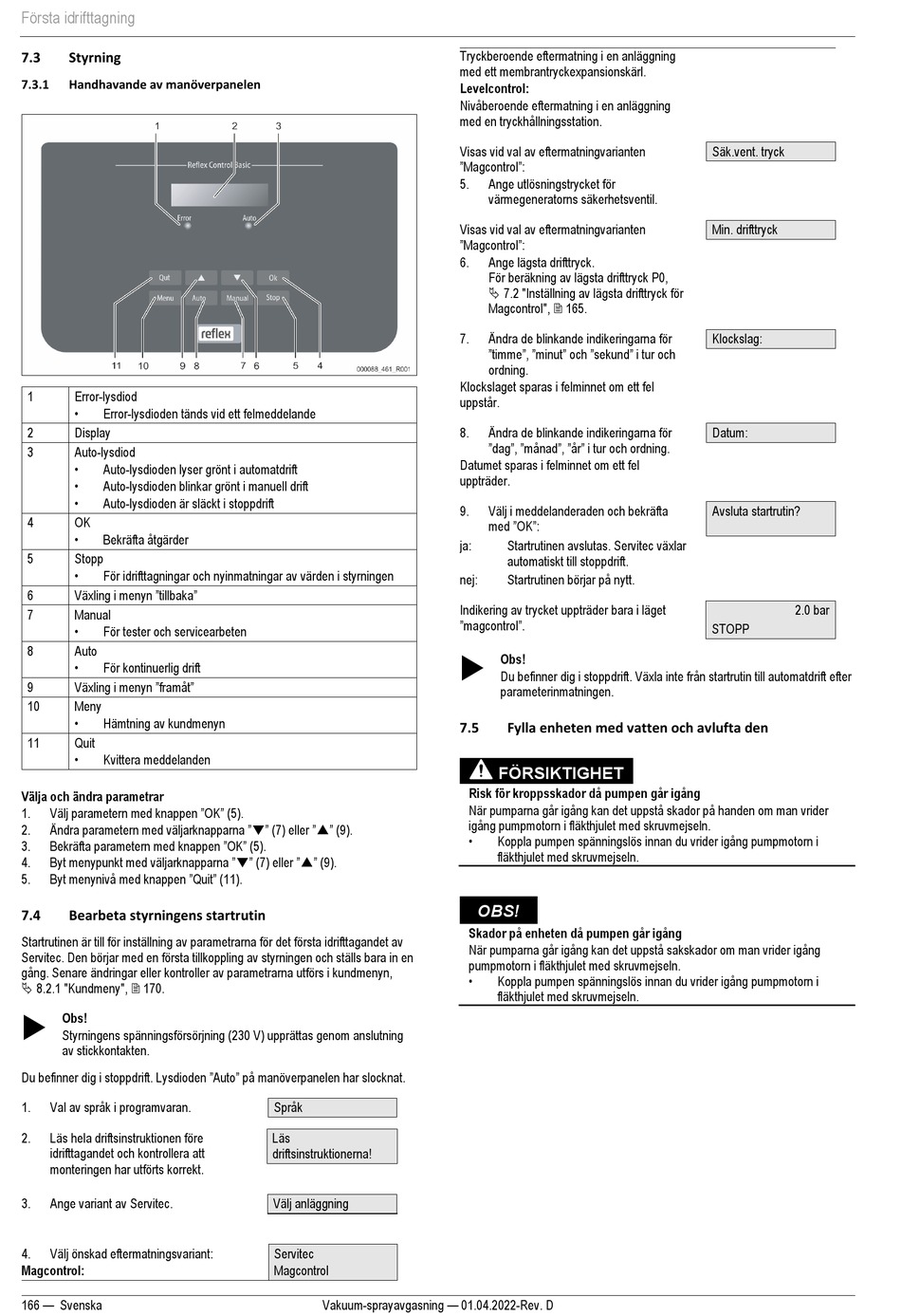

Reflex Servitec 35 Originalbetriebsanleitung Seite 166

Första idrifttagning
7.3 Styrning
7.3.1 Handhavande av manöverpanelen
1 Error-lysdiod
•
Error-lysdioden tänds vid ett felmeddelande
2 Display
3 Auto-lysdiod
•
Auto-lysdioden lyser grönt i automatdrift
•
Auto-lysdioden blinkar grönt i manuell drift
•
Auto-lysdioden är släckt i stoppdrift
4 OK
•
Bekräfta åtgärder
5 Stopp
•
För idrifttagningar och nyinmatningar av värden i styrningen
Växling i menyn "tillbaka"
6
7 Manual
•
För tester och servicearbeten
8 Auto
•
För kontinuerlig drift
Växling i menyn "framåt"
9
10 Meny
•
Hämtning av kundmenyn
11 Quit
•
Kvittera meddelanden
Välja och ändra parametrar
Välj parametern med knappen "OK" (5).
1.
Ändra parametern med väljarknapparna "▼" (7) eller "▲" (9).
2.
Bekräfta parametern med knappen "OK" (5).
3.
Byt menypunkt med väljarknapparna "▼" (7) eller "▲" (9).
4.
Byt menynivå med knappen "Quit" (11).
5.
7.4 Bearbeta styrningens startrutin
Startrutinen är till för inställning av parametrarna för det första idrifttagandet av
Servitec. Den börjar med en första tillkoppling av styrningen och ställs bara in en
gång. Senare ändringar eller kontroller av parametrarna utförs i kundmenyn,
 8.2.1 "Kundmeny",  170.

Obs!
Styrningens spänningsförsörjning (230 V) upprättas genom anslutning
av stickkontakten.
Du befinner dig i stoppdrift. Lysdioden "Auto" på manöverpanelen har slocknat.
1. Val av språk i programvaran.
2. Läs hela driftsinstruktionen före
idrifttagandet och kontrollera att
monteringen har utförts korrekt.
3. Ange variant av Servitec.
4. Välj önskad eftermatningsvariant:
Magcontrol:
166 — Svenska
Språk
Läs
driftsinstruktionerna!
Välj anläggning
Servitec
Magcontrol
Vakuum-sprayavgasning — 01.04.2022-Rev. D
Tryckberoende eftermatning i en anläggning
med ett membrantryckexpansionskärl.
Levelcontrol:
Nivåberoende eftermatning i en anläggning
med en tryckhållningsstation.
Visas vid val av eftermatningvarianten
"Magcontrol":
5. Ange utlösningstrycket för
värmegeneratorns säkerhetsventil.
Visas vid val av eftermatningvarianten
"Magcontrol":
6. Ange lägsta drifttryck.
För beräkning av lägsta drifttryck P0,
 7.2 "Inställning av lägsta drifttryck för
Magcontrol",  165.
7. Ändra de blinkande indikeringarna för
"timme", "minut" och "sekund" i tur och
ordning.
Klockslaget sparas i felminnet om ett fel
uppstår.
8. Ändra de blinkande indikeringarna för
"dag", "månad", "år" i tur och ordning.
Datumet sparas i felminnet om ett fel
uppträder.
9. Välj i meddelanderaden och bekräfta
med "OK":
ja: Startrutinen avslutas. Servitec växlar
automatiskt till stoppdrift.
nej: Startrutinen börjar på nytt.
Indikering av trycket uppträder bara i läget
"magcontrol".

Obs!
Du befinner dig i stoppdrift. Växla inte från startrutin till automatdrift efter
parameterinmatningen.
7.5 Fylla enheten med vatten och avlufta den
FÖRSIKTIGHET
Risk för kroppsskador då pumpen går igång
När pumparna går igång kan det uppstå skador på handen om man vrider
igång pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
OBS!
Skador på enheten då pumpen går igång
När pumparna går igång kan det uppstå sakskador om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
Säk.vent. tryck
Min. drifttryck
Klockslag:
Datum:
Avsluta startrutin?
2.0 bar
STOPP
