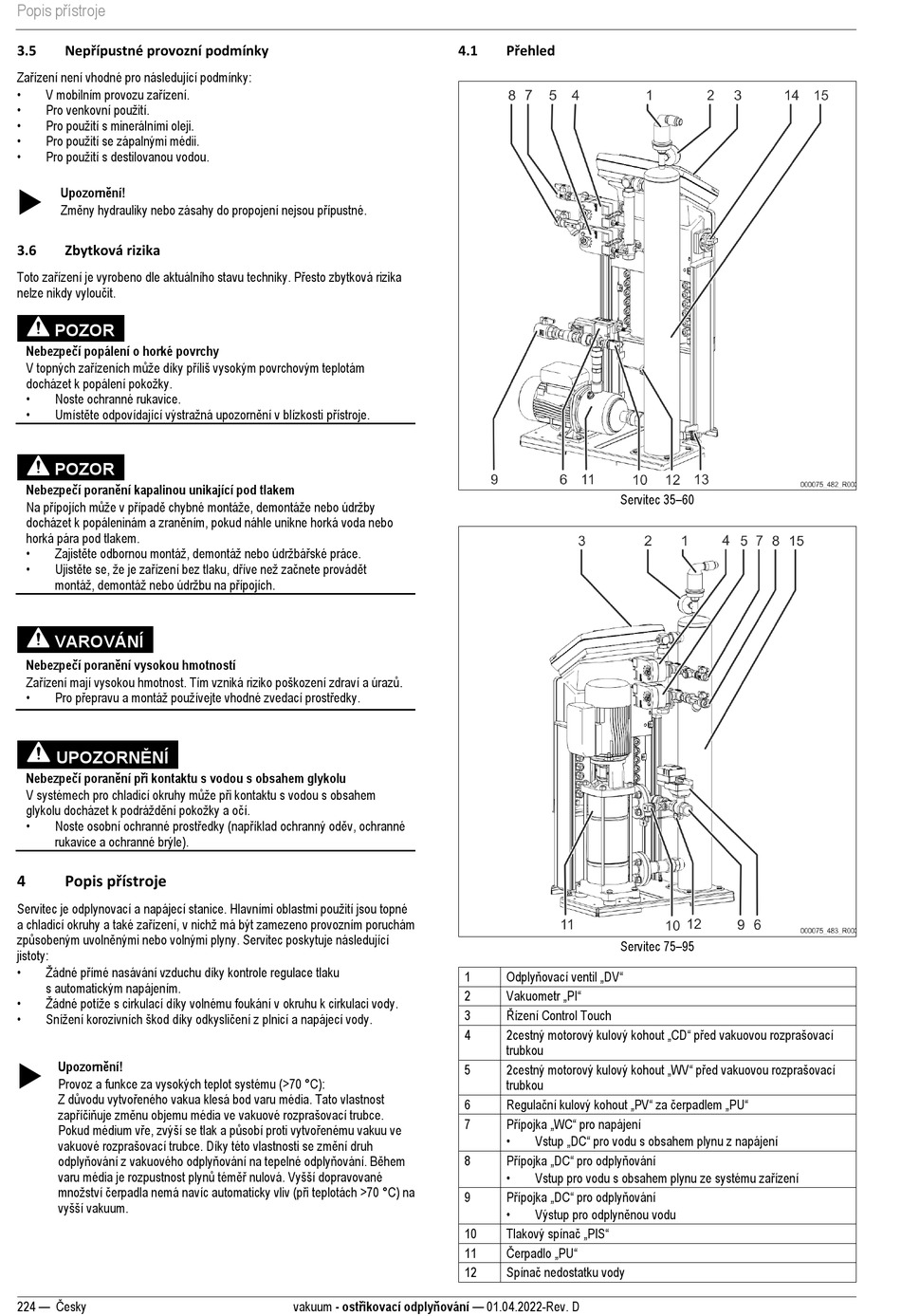

Reflex Servitec 35 Originalbetriebsanleitung Seite 224

Popis přístroje
Nepřípustné provozní podmínky
3.5
Zařízení není vhodné pro následující podmínky:
• V mobilním provozu zařízení.
• Pro venkovní použití.
• Pro použití s minerálními oleji.
• Pro použití se zápalnými médii.
• Pro použití s destilovanou vodou.
Upozornění!

Změny hydrauliky nebo zásahy do propojení nejsou přípustné.
3.6 Zbytková rizika
Toto zařízení je vyrobeno dle aktuálního stavu techniky. Přesto zbytková rizika
nelze nikdy vyloučit.
POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám
docházet k popálení pokožky.
•
Noste ochranné rukavice.
• Umístěte odpovídající výstražná upozornění v blízkosti přístroje.
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět
montáž, demontáž nebo údržbu na přípojích.
VAROVÁNÍ
Nebezpečí poranění vysokou hmotností
Zařízení mají vysokou hmotnost. Tím vzniká riziko poškození zdraví a úrazů.
• Pro přepravu a montáž používejte vhodné zvedací prostředky.
UPOZORNĚNÍ
Nebezpečí poranění pīi kontaktu s vodou s obsahem glykolu
V systémech pro chladicí okruhy může při kontaktu s vodou s obsahem
glykolu docházet k podráždění pokožky a očí.
• Noste osobní ochranné prostředky (například ochranný oděv, ochranné
rukavice a ochranné brýle).
Popis přístroje
4
Servitec je odplynovací a napájecí stanice. Hlavními oblastmi použití jsou topné
a chladicí okruhy a také zařízení, v nichž má být zamezeno provozním poruchám
způsobeným uvolněnými nebo volnými plyny. Servitec poskytuje následující
jistoty:
• Žádné přímé nasávání vzduchu díky kontrole regulace tlaku
s automatickým napájením.
• Žádné potíže s cirkulací díky volnému foukání v okruhu k cirkulaci vody.
• Snížení korozivních škod díky odkysličení z plnicí a napájecí vody.
Upozornění!

Provoz a funkce za vysokých teplot systému (>70 °C):
Z důvodu vytvořeného vakua klesá bod varu média. Tato vlastnost
zapříčiňuje změnu objemu média ve vakuové rozprašovací trubce.
Pokud médium vře, zvýší se tlak a působí proti vytvořenému vakuu ve
vakuové rozprašovací trubce. Díky této vlastnosti se změní druh
odplyňování z vakuového odplyňování na tepelné odplyňování. Během
varu média je rozpustnost plynů téměř nulová. Vyšší dopravované
množství čerpadla nemá navíc automaticky vliv (při teplotách >70 °C) na
vyšší vakuum.
224 — Česky
4.1
1
2
3
4
5
6
7
8
9
10
11
12
vakuum - ostīikovací odplyĥování — 01.04.2022-Rev. D
Přehled
Servitec 35–60
Servitec 75–95
Odplyňovací ventil „DV"
Vakuometr „PI"
Řízení Control Touch
2cestný motorový kulový kohout „CD" před vakuovou rozprašovací
trubkou
2cestný motorový kulový kohout „WV" před vakuovou rozprašovací
trubkou
Regulační kulový kohout „PV" za čerpadlem „PU"
Přípojka „WC" pro napájení
• Vstup „DC" pro vodu s obsahem plynu z napájení
Přípojka „DC" pro odplyňování
• Vstup pro vodu s obsahem plynu ze systému zařízení
Přípojka „DC" pro odplyňování
• Výstup pro odplyněnou vodu
Tlakový spínač „PIS"
Čerpadlo „PU"
Spínač nedostatku vody
