Montaggio
Equipaggiamento aggiuntivo optional,  4.5 "Equipaggiamento
3
aggiuntivo opzionale",  96
4 Tubazione di rabbocco "WC"
Nell'unità di controllo del Servitec, nel menu Cliente, viene impostata la modalità
operativa "Levelcontrol". Questa modalità operativa serve per impianti con
stazioni di mantenimento della pressione e consente un funzionamento elastico
con pressione costante.
Il rabbocco di acqua consono al fabbisogno avviene tramite un livello d'acqua
misurato nel vaso di espansione della stazione di mantenimento della pressione.
Il livello d'acqua viene individuato tramite la cella di carico "LIS" e comunicato
all'unità di controllo della stazione di mantenimento della pressione. Questa dà
un segnale da 230 V all'unità di controllo del Servitec quando il livello d'acqua è
troppo basso. Il rabbocco di acqua avviene tramite la tubazione di rabbocco
"WC", controllato mediante il monitoraggio del tempo di rabbocco e dei cicli di
rabbocco.
6.5 Allacciamento elettrico
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato
messo fuori tensione.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da
un elettricista qualificato e in conformità con le norme elettrotecniche.

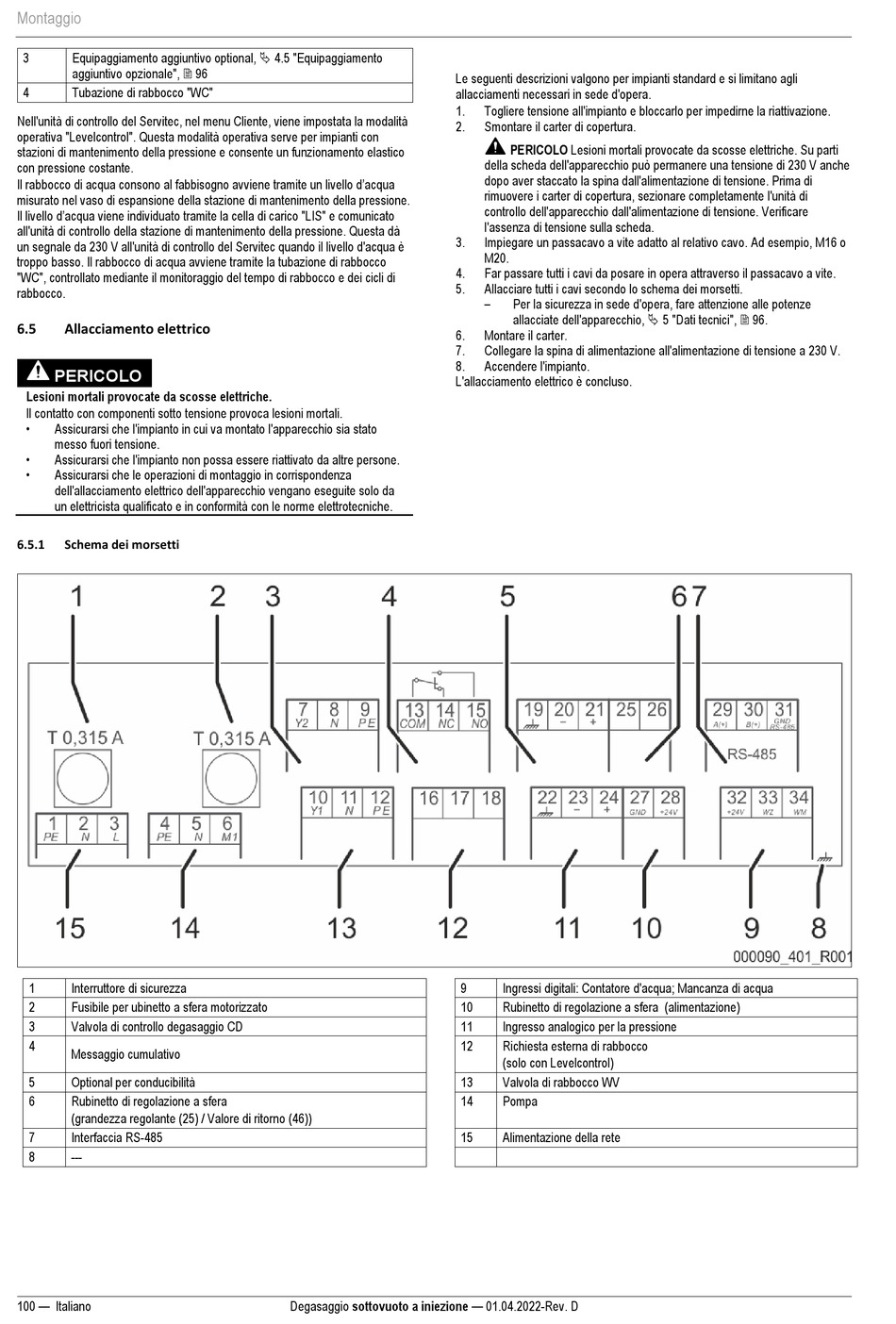

6.5.1 Schema dei morsetti
1 Interruttore di sicurezza
2 Fusibile per ubinetto a sfera motorizzato
3 Valvola di controllo degasaggio CD
4
Messaggio cumulativo
5 Optional per conducibilità
6 Rubinetto di regolazione a sfera
(grandezza regolante (25) / Valore di ritorno (46))
7 Interfaccia RS-485
8 ---
100 — Italiano
Le seguenti descrizioni valgono per impianti standard e si limitano agli
allacciamenti necessari in sede d'opera.
1.
2.
3.
4.
5.
6.
7.
8.
L'allacciamento elettrico è concluso.
Degasaggio sottovuoto a iniezione — 01.04.2022-Rev. D
Togliere tensione all'impianto e bloccarlo per impedirne la riattivazione.
Smontare il carter di copertura.
PERICOLO Lesioni mortali provocate da scosse elettriche. Su parti
della scheda dell'apparecchio può permanere una tensione di 230 V anche
dopo aver staccato la spina dall'alimentazione di tensione. Prima di
rimuovere i carter di copertura, sezionare completamente l'unità di
controllo dell'apparecchio dall'alimentazione di tensione. Verificare
l'assenza di tensione sulla scheda.
Impiegare un passacavo a vite adatto al relativo cavo. Ad esempio, M16 o
M20.
Far passare tutti i cavi da posare in opera attraverso il passacavo a vite.
Allacciare tutti i cavi secondo lo schema dei morsetti.
–
Per la sicurezza in sede d'opera, fare attenzione alle potenze
allacciate dell'apparecchio,  5 "Dati tecnici",  96.
Montare il carter.
Collegare la spina di alimentazione all'alimentazione di tensione a 230 V.
Accendere l'impianto.
9 Ingressi digitali: Contatore d'acqua; Mancanza di acqua
10 Rubinetto di regolazione a sfera (alimentazione)
11 Ingresso analogico per la pressione
12 Richiesta esterna di rabbocco
(solo con Levelcontrol)
13 Valvola di rabbocco WV
14 Pompa
15 Alimentazione della rete
