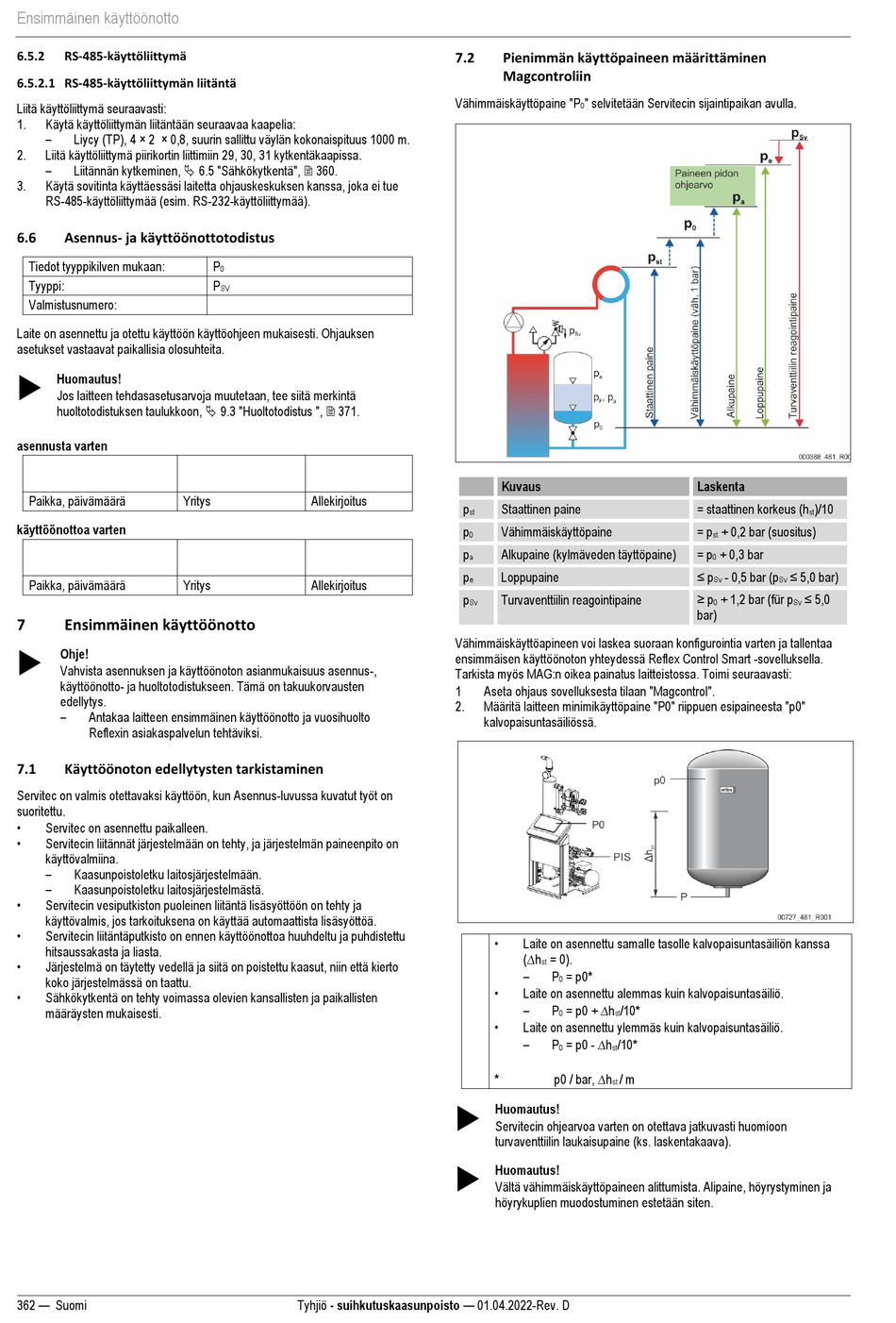

Ensimmäinen käyttöönotto
6.5.2 RS-485-käyttöliittymä
6.5.2.1 RS-485-käyttöliittymän liitäntä
Liitä käyttöliittymä seuraavasti:
1. Käytä käyttöliittymän liitäntään seuraavaa kaapelia:
–
Liycy (TP), 4 × 2 × 0,8, suurin sallittu väylän kokonaispituus 1000 m.
2. Liitä käyttöliittymä piirikortin liittimiin 29, 30, 31 kytkentäkaapissa.
–
Liitännän kytkeminen,  6.5 "Sähkökytkentä",  360.
3. Käytä sovitinta käyttäessäsi laitetta ohjauskeskuksen kanssa, joka ei tue
RS-485-käyttöliittymää (esim. RS-232-käyttöliittymää).
6.6 Asennus- ja käyttöönottotodistus
Tiedot tyyppikilven mukaan:
Tyyppi:
Valmistusnumero:
Laite on asennettu ja otettu käyttöön käyttöohjeen mukaisesti. Ohjauksen
asetukset vastaavat paikallisia olosuhteita.

Huomautus!
Jos laitteen tehdasasetusarvoja muutetaan, tee siitä merkintä
huoltotodistuksen taulukkoon,  9.3 "Huoltotodistus ",  371.
asennusta varten
Paikka, päivämäärä Yritys
käyttöönottoa varten
Paikka, päivämäärä Yritys
7 Ensimmäinen käyttöönotto

Ohje!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus-,
käyttöönotto- ja huoltotodistukseen. Tämä on takuukorvausten
edellytys.
–
Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto
Reflexin asiakaspalvelun tehtäviksi.
7.1 Käyttöönoton edellytysten tarkistaminen
Servitec on valmis otettavaksi käyttöön, kun Asennus-luvussa kuvatut työt on
suoritettu.
•
Servitec on asennettu paikalleen.
•
Servitecin liitännät järjestelmään on tehty, ja järjestelmän paineenpito on
käyttövalmiina.
–
Kaasunpoistoletku laitosjärjestelmään.
–
Kaasunpoistoletku laitosjärjestelmästä.
•
Servitecin vesiputkiston puoleinen liitäntä lisäsyöttöön on tehty ja
käyttövalmis, jos tarkoituksena on käyttää automaattista lisäsyöttöä.
•
Servitecin liitäntäputkisto on ennen käyttöönottoa huuhdeltu ja puhdistettu
hitsaussakasta ja liasta.
•
Järjestelmä on täytetty vedellä ja siitä on poistettu kaasut, niin että kierto
koko järjestelmässä on taattu.
•
Sähkökytkentä on tehty voimassa olevien kansallisten ja paikallisten
määräysten mukaisesti.
362 — Suomi
P
0
P
SV
Allekirjoitus
Allekirjoitus
Tyhjiö - suihkutuskaasunpoisto — 01.04.2022-Rev. D
7.2 Pienimmän käyttöpaineen määrittäminen
Magcontroliin
Vähimmäiskäyttöpaine "P " selvitetään Servitecin sijaintipaikan avulla.
0
Kuvaus
p Staattinen paine
st
p Vähimmäiskäyttöpaine
0
p Alkupaine (kylmäveden täyttöpaine)
a
p Loppupaine
e
p Turvaventtiilin reagointipaine
Sv
Vähimmäiskäyttöapineen voi laskea suoraan konfigurointia varten ja tallentaa
ensimmäisen käyttöönoton yhteydessä Reflex Control Smart -sovelluksella.
Tarkista myös MAG:n oikea painatus laitteistossa. Toimi seuraavasti:
1 Aseta ohjaus sovelluksesta tilaan "Magcontrol".
2. Määritä laitteen minimikäyttöpaine "P0" riippuen esipaineesta "p0"
kalvopaisuntasäiliössä.
•
Laite on asennettu samalle tasolle kalvopaisuntasäiliön kanssa
(∆h
= 0).
st
–
P = p0*
0
•
Laite on asennettu alemmas kuin kalvopaisuntasäiliö.
– = p0 + ∆h
P /10*
0 st
•
Laite on asennettu ylemmäs kuin kalvopaisuntasäiliö.
– = p0 - ∆h
P /10*
0 st
p0 / bar, ∆h
* / m
st

Huomautus!
Servitecin ohjearvoa varten on otettava jatkuvasti huomioon
turvaventtiilin laukaisupaine (ks. laskentakaava).

Huomautus!
Vältä vähimmäiskäyttöpaineen alittumista. Alipaine, höyrystyminen ja
höyrykuplien muodostuminen estetään siten.
Laskenta
= staattinen korkeus (h )/10
st
= p + 0,2 bar (suositus)
st
= p + 0,3 bar
0
≤ p ≤ 5,0 bar)
- 0,5 bar (p
Sv Sv
≥ p ≤ 5,0
+ 1,2 bar (für p
0 Sv
bar)
