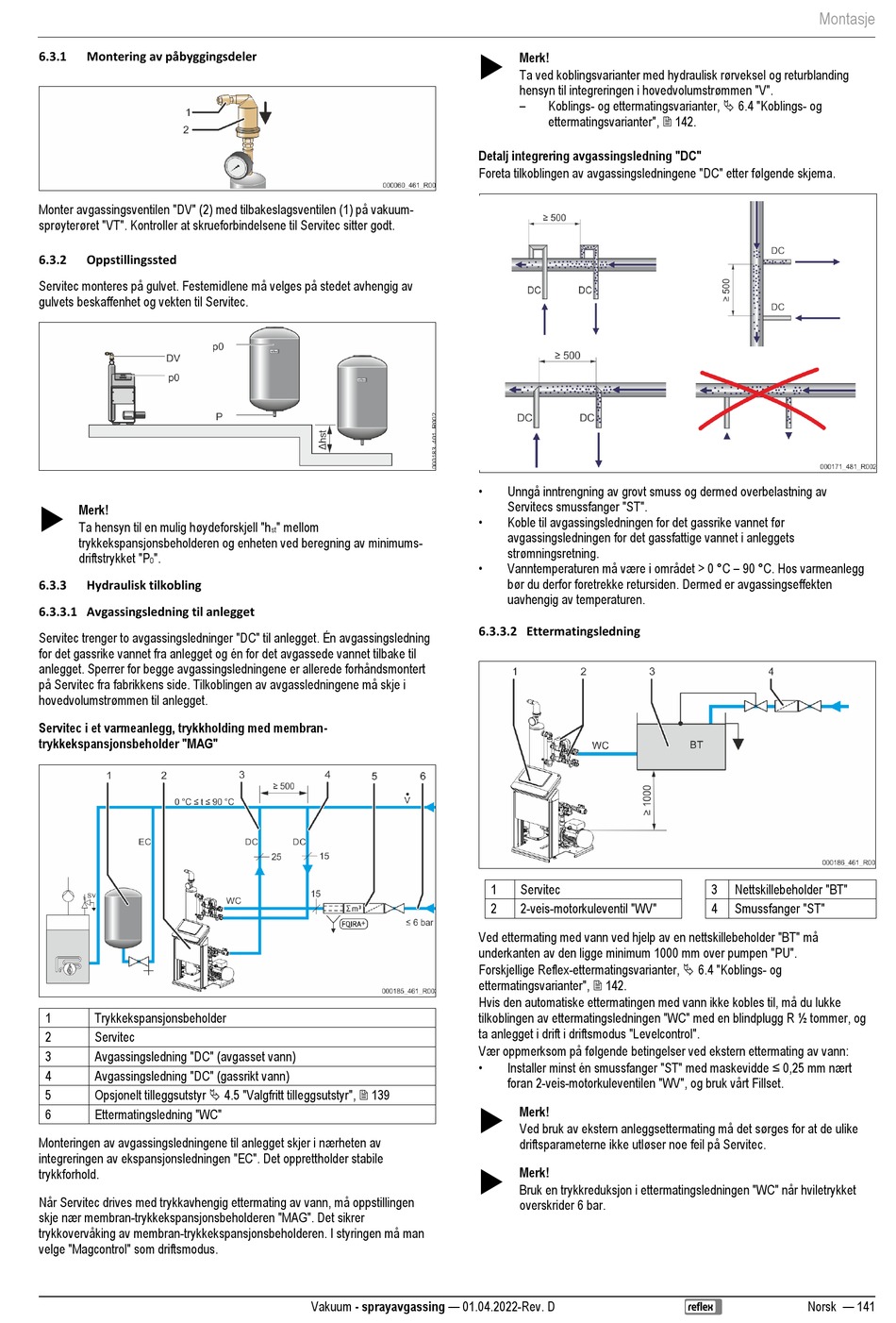

Reflex Servitec 35 Originalbetriebsanleitung Seite 141

6.3.1 Montering av påbyggingsdeler
Monter avgassingsventilen "DV" (2) med tilbakeslagsventilen (1) på vakuum-
sprøyterøret "VT". Kontroller at skrueforbindelsene til Servitec sitter godt.
6.3.2 Oppstillingssted
Servitec monteres på gulvet. Festemidlene må velges på stedet avhengig av
gulvets beskaffenhet og vekten til Servitec.

Merk!
Ta hensyn til en mulig høydeforskjell "h
trykkekspansjonsbeholderen og enheten ved beregning av minimums-
driftstrykket "P ".
0
6.3.3 Hydraulisk tilkobling
6.3.3.1 Avgassingsledning til anlegget
Servitec trenger to avgassingsledninger "DC" til anlegget. Én avgassingsledning
for det gassrike vannet fra anlegget og én for det avgassede vannet tilbake til
anlegget. Sperrer for begge avgassingsledningene er allerede forhåndsmontert
på Servitec fra fabrikkens side. Tilkoblingen av avgassledningene må skje i
hovedvolumstrømmen til anlegget.
Servitec i et varmeanlegg, trykkholding med membran-
trykkekspansjonsbeholder "MAG"
1 Trykkekspansjonsbeholder
2 Servitec
3 Avgassingsledning "DC" (avgasset vann)
4 Avgassingsledning "DC" (gassrikt vann)
Opsjonelt tilleggsutstyr  4.5 "Valgfritt tilleggsutstyr",  139
5
6 Ettermatingsledning "WC"
Monteringen av avgassingsledningene til anlegget skjer i nærheten av
integreringen av ekspansjonsledningen "EC". Det opprettholder stabile
trykkforhold.
Når Servitec drives med trykkavhengig ettermating av vann, må oppstillingen
skje nær membran-trykkekspansjonsbeholderen "MAG". Det sikrer
trykkovervåking av membran-trykkekspansjonsbeholderen. I styringen må man
velge "Magcontrol" som driftsmodus.
" mellom
st
Vakuum - sprayavgassing — 01.04.2022-Rev. D

Merk!
Ta ved koblingsvarianter med hydraulisk rørveksel og returblanding
hensyn til integreringen i hovedvolumstrømmen "V".
–
Koblings- og ettermatingsvarianter,  6.4 "Koblings- og
ettermatingsvarianter",  142.
Detalj integrering avgassingsledning "DC"
Foreta tilkoblingen av avgassingsledningene "DC" etter følgende skjema.
•
Unngå inntrengning av grovt smuss og dermed overbelastning av
Servitecs smussfanger "ST".
•
Koble til avgassingsledningen for det gassrike vannet før
avgassingsledningen for det gassfattige vannet i anleggets
strømningsretning.
• Vanntemperaturen må være i området > 0 °C – 90 °C. Hos varmeanlegg
bør du derfor foretrekke retursiden. Dermed er avgassingseffekten
uavhengig av temperaturen.
6.3.3.2 Ettermatingsledning
1 Servitec
2 2-veis-motorkuleventil "WV"
Ved ettermating med vann ved hjelp av en nettskillebeholder "BT" må
underkanten av den ligge minimum 1000 mm over pumpen "PU".
Forskjellige Reflex-ettermatingsvarianter,  6.4 "Koblings- og
ettermatingsvarianter",  142.
Hvis den automatiske ettermatingen med vann ikke kobles til, må du lukke
tilkoblingen av ettermatingsledningen "WC" med en blindplugg R ½ tommer, og
ta anlegget i drift i driftsmodus "Levelcontrol".
Vær oppmerksom på følgende betingelser ved ekstern ettermating av vann:
• Installer minst én smussfanger "ST" med maskevidde ≤ 0,25 mm nært
foran 2-veis-motorkuleventilen "WV", og bruk vårt Fillset.

Merk!
Ved bruk av ekstern anleggsettermating må det sørges for at de ulike
driftsparameterne ikke utløser noe feil på Servitec.

Merk!
Bruk en trykkreduksjon i ettermatingsledningen "WC" når hviletrykket
overskrider 6 bar.
Montasje
3 Nettskillebeholder "BT"
4 Smussfanger "ST"
