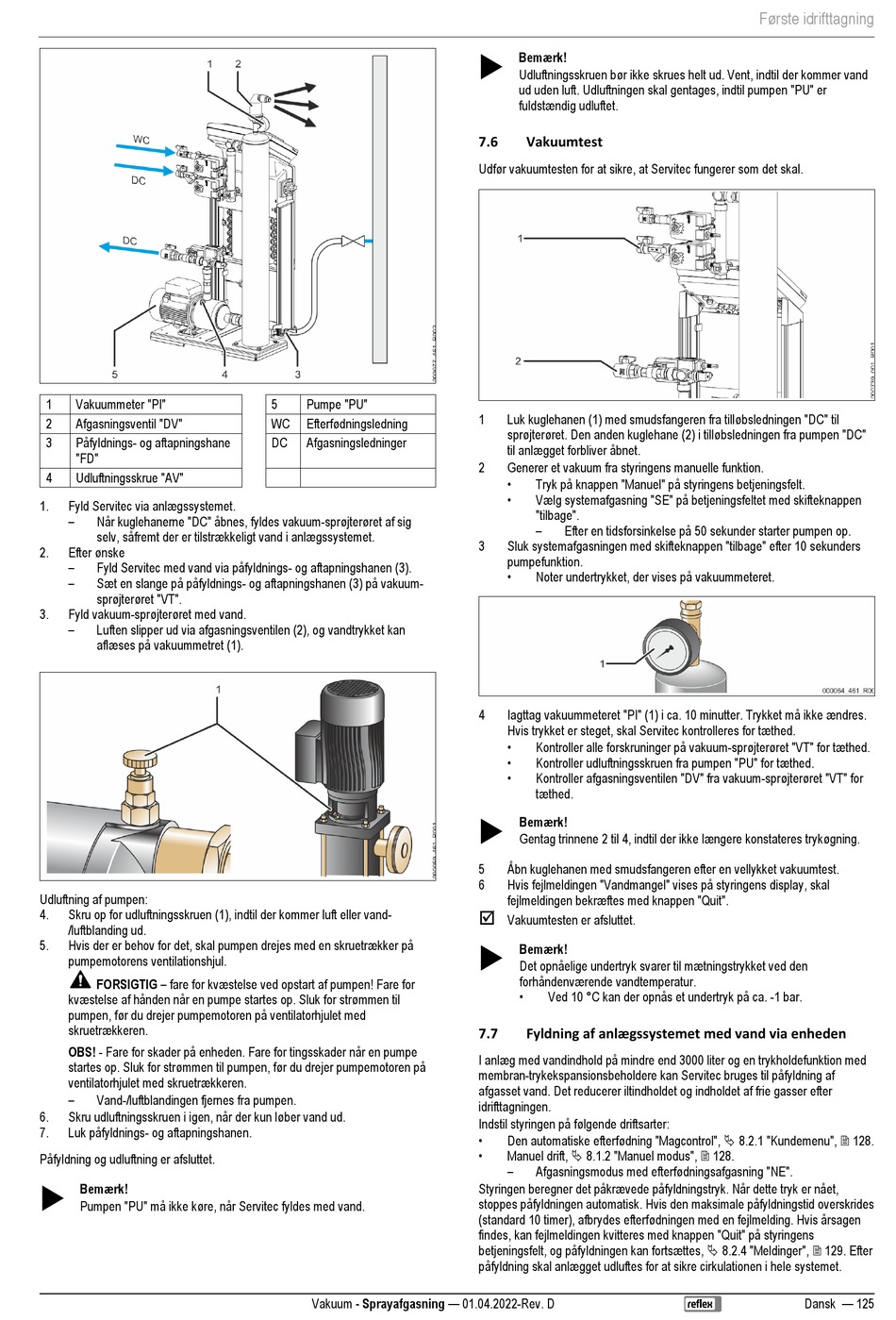

1 Vakuummeter "PI"
2 Afgasningsventil "DV"
3 Påfyldnings- og aftapningshane
"FD"
4 Udluftningsskrue "AV"
1. Fyld Servitec via anlægssystemet.
–
Når kuglehanerne "DC" åbnes, fyldes vakuum-sprøjterøret af sig
selv, såfremt der er tilstrækkeligt vand i anlægssystemet.
2. Efter ønske
–
Fyld Servitec med vand via påfyldnings- og aftapningshanen (3).
–
Sæt en slange på påfyldnings- og aftapningshanen (3) på vakuum-
sprøjterøret "VT".
3. Fyld vakuum-sprøjterøret med vand.
–
Luften slipper ud via afgasningsventilen (2), og vandtrykket kan
aflæses på vakuummetret (1).
Udluftning af pumpen:
4. Skru op for udluftningsskruen (1), indtil der kommer luft eller vand-
/luftblanding ud.
5. Hvis der er behov for det, skal pumpen drejes med en skruetrækker på
pumpemotorens ventilationshjul.
FORSIGTIG – fare for kvæstelse ved opstart af pumpen! Fare for
kvæstelse af hånden når en pumpe startes op. Sluk for strømmen til
pumpen, før du drejer pumpemotoren på ventilatorhjulet med
skruetrækkeren.
OBS! - Fare for skader på enheden. Fare for tingsskader når en pumpe
startes op. Sluk for strømmen til pumpen, før du drejer pumpemotoren på
ventilatorhjulet med skruetrækkeren.
–
Vand-/luftblandingen fjernes fra pumpen.
6. Skru udluftningsskruen i igen, når der kun løber vand ud.
7. Luk påfyldnings- og aftapningshanen.
Påfyldning og udluftning er afsluttet.

Bemærk!
Pumpen "PU" må ikke køre, når Servitec fyldes med vand.
5 Pumpe "PU"
WC Efterfødningsledning
DC Afgasningsledninger
Vakuum - Sprayafgasning — 01.04.2022-Rev. D

Bemærk!
Udluftningsskruen bør ikke skrues helt ud. Vent, indtil der kommer vand
ud uden luft. Udluftningen skal gentages, indtil pumpen "PU" er
fuldstændig udluftet.
7.6 Vakuumtest
Udfør vakuumtesten for at sikre, at Servitec fungerer som det skal.
1 Luk kuglehanen (1) med smudsfangeren fra tilløbsledningen "DC" til
sprøjterøret. Den anden kuglehane (2) i tilløbsledningen fra pumpen "DC"
til anlægget forbliver åbnet.
2 Generer et vakuum fra styringens manuelle funktion.
•
Tryk på knappen "Manuel" på styringens betjeningsfelt.
•
Vælg systemafgasning "SE" på betjeningsfeltet med skifteknappen
"tilbage".
–
Efter en tidsforsinkelse på 50 sekunder starter pumpen op.
3 Sluk systemafgasningen med skifteknappen "tilbage" efter 10 sekunders
pumpefunktion.
•
Noter undertrykket, der vises på vakuummeteret.
4 Iagttag vakuummeteret "PI" (1) i ca. 10 minutter. Trykket må ikke ændres.
Hvis trykket er steget, skal Servitec kontrolleres for tæthed.
•
Kontroller alle forskruninger på vakuum-sprøjterøret "VT" for tæthed.
•
Kontroller udluftningsskruen fra pumpen "PU" for tæthed.
•
Kontroller afgasningsventilen "DV" fra vakuum-sprøjterøret "VT" for
tæthed.

Bemærk!
Gentag trinnene 2 til 4, indtil der ikke længere konstateres trykøgning.
5 Åbn kuglehanen med smudsfangeren efter en vellykket vakuumtest.
6 Hvis fejlmeldingen "Vandmangel" vises på styringens display, skal
fejlmeldingen bekræftes med knappen "Quit".

Vakuumtesten er afsluttet.

Bemærk!
Det opnåelige undertryk svarer til mætningstrykket ved den
forhåndenværende vandtemperatur.
•
Ved 10 °C kan der opnås et undertryk på ca. -1 bar.
7.7 Fyldning af anlægssystemet med vand via enheden
I anlæg med vandindhold på mindre end 3000 liter og en trykholdefunktion med
membran-trykekspansionsbeholdere kan Servitec bruges til påfyldning af
afgasset vand. Det reducerer iltindholdet og indholdet af frie gasser efter
idrifttagningen.
Indstil styringen på følgende driftsarter:
•
Den automatiske efterfødning "Magcontrol",  8.2.1 "Kundemenu",  128.
•
Manuel drift,  8.1.2 "Manuel modus",  128.
–
Afgasningsmodus med efterfødningsafgasning "NE".
Styringen beregner det påkrævede påfyldningstryk. Når dette tryk er nået,
stoppes påfyldningen automatisk. Hvis den maksimale påfyldningstid overskrides
(standard 10 timer), afbrydes efterfødningen med en fejlmelding. Hvis årsagen
findes, kan fejlmeldingen kvitteres med knappen "Quit" på styringens
betjeningsfelt, og påfyldningen kan fortsættes,  8.2.4 "Meldinger",  129. Efter
påfyldning skal anlægget udluftes for at sikre cirkulationen i hele systemet.
Første idrifttagning
