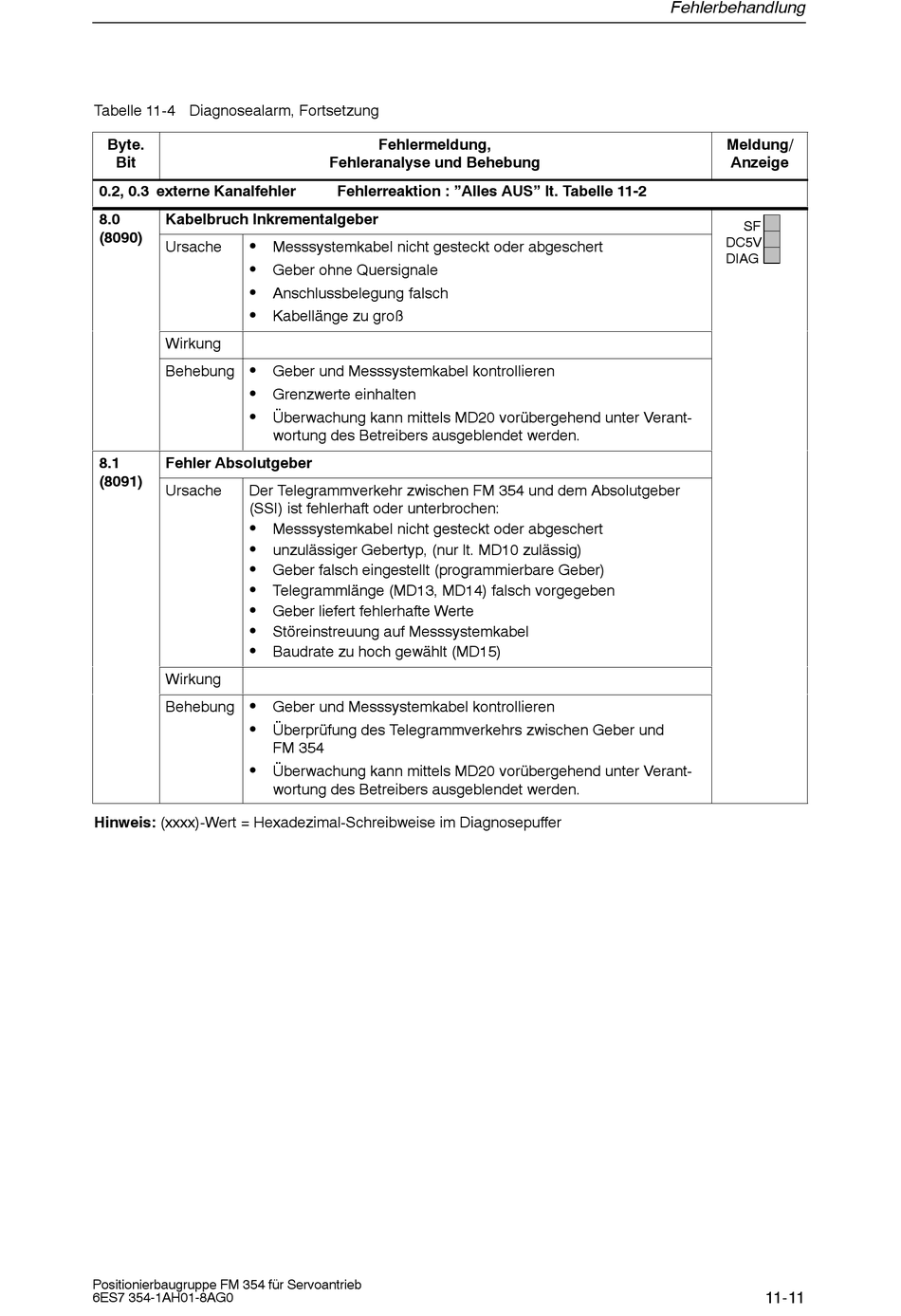

Tabelle 11-4 Diagnosealarm, Fortsetzung
Byte.
Bit
0.2, 0.3 externe Kanalfehler
8.0
Kabelbruch Inkrementalgeber
(8090)
(8090)
S
Ursache
S
S
S
Wirkung
S
Behebung
S
S
8.1
Fehler Absolutgeber
(8091)
(8091)
Ursache
Der Telegrammverkehr zwischen FM 354 und dem Absolutgeber
(SSI) ist fehlerhaft oder unterbrochen:
S
S
S
S
S
S
S
Wirkung
S
Behebung
S
S
Hinweis: (xxxx)-Wert = Hexadezimal-Schreibweise im Diagnosepuffer
Positionierbaugruppe FM 354 für Servoantrieb
6ES7 354-1AH01-8AG0
Fehlermeldung,
Fehleranalyse und Behebung
Fehlerreaktion : "Alles AUS" lt. Tabelle 11-2
Messsystemkabel nicht gesteckt oder abgeschert
Geber ohne Quersignale
Anschlussbelegung falsch
Kabellänge zu groß
Geber und Messsystemkabel kontrollieren
Grenzwerte einhalten
Überwachung kann mittels MD20 vorübergehend unter Verant-
wortung des Betreibers ausgeblendet werden.
Messsystemkabel nicht gesteckt oder abgeschert
unzulässiger Gebertyp, (nur lt. MD10 zulässig)
Geber falsch eingestellt (programmierbare Geber)
Telegrammlänge (MD13, MD14) falsch vorgegeben
Geber liefert fehlerhafte Werte
Störeinstreuung auf Messsystemkabel
Baudrate zu hoch gewählt (MD15)
Geber und Messsystemkabel kontrollieren
Überprüfung des Telegrammverkehrs zwischen Geber und
FM 354
Überwachung kann mittels MD20 vorübergehend unter Verant-
wortung des Betreibers ausgeblendet werden.
Fehlerbehandlung
Meldung/
Anzeige
SF
SF
DC5V
DIAG
11-11
