4. Všeobecný popis
Čerpací stanice Grundfos Multilift MSS jsou dodávány se
sběrnou nádrží, čerpadlem, snímačem hladiny, řídící jednotkou
LC 220 a připojovacím příslušenstvím. V závislosti na variantě je
součástí zpětný ventil.
Dále je uveden popis komponentů.

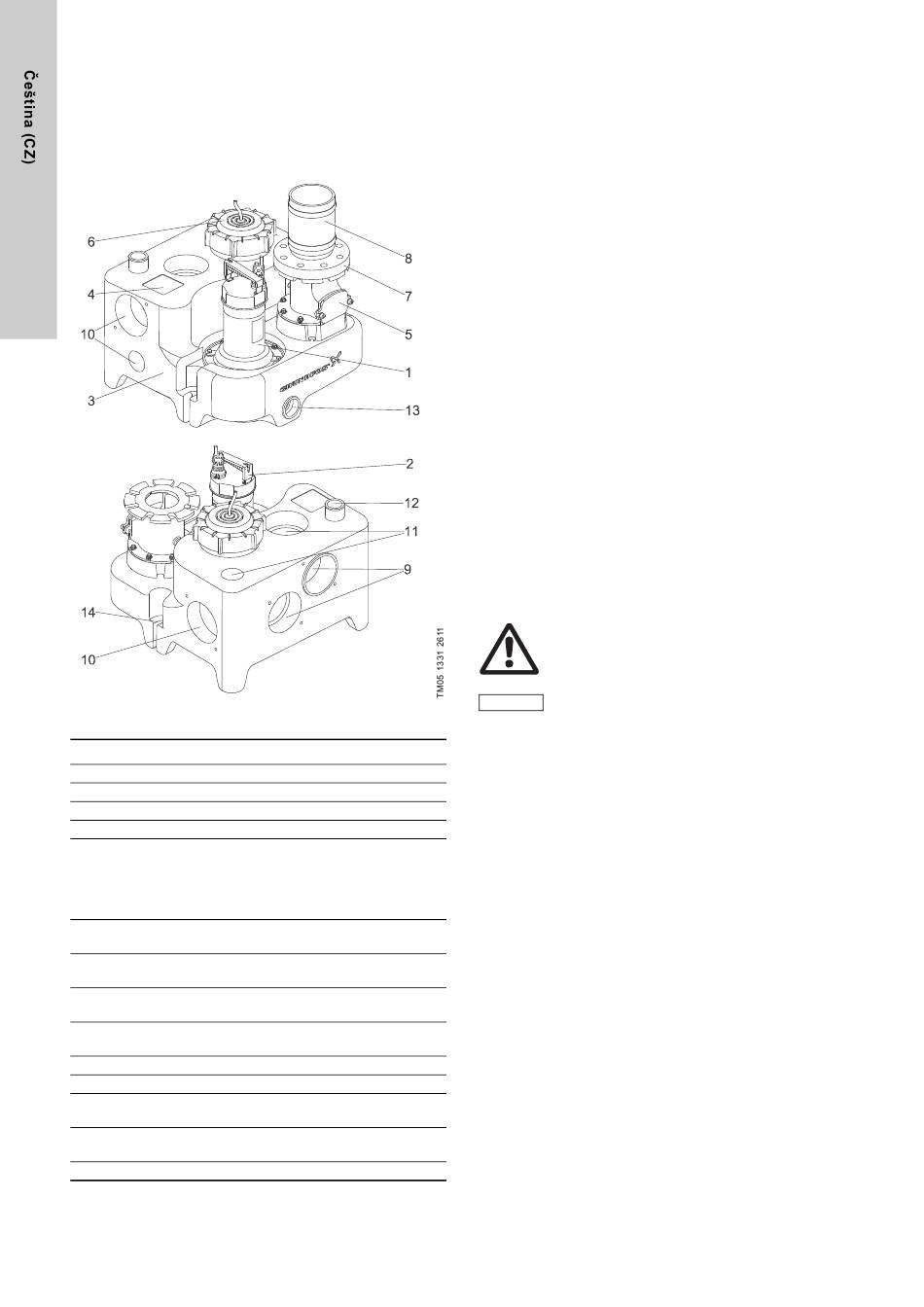

Obr. 1 Multilift MSS, přední a zadní pohled
Pol. Popis
1 Čerpadlo s vírovým oběžným kolem Vortex
2 Držadlo pro přepravu čerpadla
3 Sběrná nádrž (44 litrů)
4 Typový štítek
Zpětný ventil s inspekčním krytem a vypouštěcím
šroubem k pozvednutí klapky ventilu. Viz obr. 4.
5 POZNÁMKA: MSS je k dodání také s přírubovým
adaptérem pro připojení k externímu standardnímu
zpětnému ventilu.
Šroubovací zátka pro tlakovou hadici a otvor inspekční
6
nádrže
Přírubový adaptér na výtlaku, DN 80, s připojovacím
7
kusem DN 100 (vnější průměr 110 mm)
Pružná připojovací hadice, DN 100
8
(vnitřní průměr 110 mm), se dvěma svorkami
Horizontální vtoky v zadní části, DN 100,
9
180 nebo 250 mm nad podlahou
10 Horizontální vtoky ze strany, DN 50/DN 100
11 Vertikální vtoky DN 50/DN 100
Odvzdušňovací přípojka, DN 50
12
(vnější průměr, 52 mm), otevřená
Přípojka pro ruční membránové čerpadlo,
13
DN 50 (vnitřní průměr 50 mm)
14 Místo pro ukotvení stanice
50
4.1 Použití
Čerpací stanice Grundfos Multilift MSS jsou určeny pro sběr a
čerpání odpadní vody, jejíž hladina se nachází pod úrovní
kanalizační sítě. Čerpací stanice Grundfos Multilift MSS jsou
určeny pro akumulaci a čerpání následujících kapalin:
• domovní odpadní voda
• šedá odpadní voda bez fekálií
• černá odpadní voda s fekáliemi a splašková voda z WC
• voda s obsahem kalů.
Čerpací stanice jsou schopné čerpat kapaliny s obsahem vláken,
textilií, výkalů atd., pod úrovní kanalizace z menších budov,
jako jsou např. rodinné domy, byty, chalupy, chaty apod.
Čerpací stanice Multilift MSS nesmějí čerpat dešťovou vodu,
a to z následujících dvou důvodů:
• Motory těchto čerpacích stanic nejsou navrženy pro
nepřetržitý provoz, který může být požadován v případě
výskytu silného deště.
• V souladu s normou EN 12056-4 nesmí být dešťová voda
přiváděna do čerpací stanice situované uvnitř budovy.
V případě pochybností se obracejte na Grundfos.
Nedovolte, aby čerpací stanice odčerpávala odpadní vody s
obsahem následujících látek, popř. níže uvedené druhy
odpadních vod:
• pevné látky, dehet, vysoký obsah písku, cement, popílek,
karton, suť, odpadky atd.
• odpadní vody ze sanitárních zařízení nacházejících se nad
zátopnou hladinou (ta by měla být odváděna volně tekoucí
odvodňovací soustavou dle EN 12056-1)
• odpadní vody s obsahem látek, jako jsou velká množství
mastných odpadních vod z fritéz nebo podobných zařízení.
5. Přeprava a skladování
Varování
Držadlo na motoru je určeno pouze ke zvedání
motoru. Nikdy toto držadlo nepoužívejte ke
zvedání, popř. spouštění celé čerpací stanice.
Čerpací stanici zvedejte za sběrnou nádrž.
Pokyn
Při delší době skladování musí být řídící jednotka chráněna proti
vlhkosti a horku.
Po delším skladování čerpadlo před uvedením do provozu
zkontrolujte. Přesvědčete se, že oběžné kolo se volně otáčí.
