4. Všeobecný popis
Čerpací stanice Grundfos Multilift MOG a MDG jsou dodávány
kompletní se sběrnou nádrží, připojovacím příslušenstvím, řídící
jednotkou LC 221 a snímačem hladiny.
Dále je uveden popis komponentů.

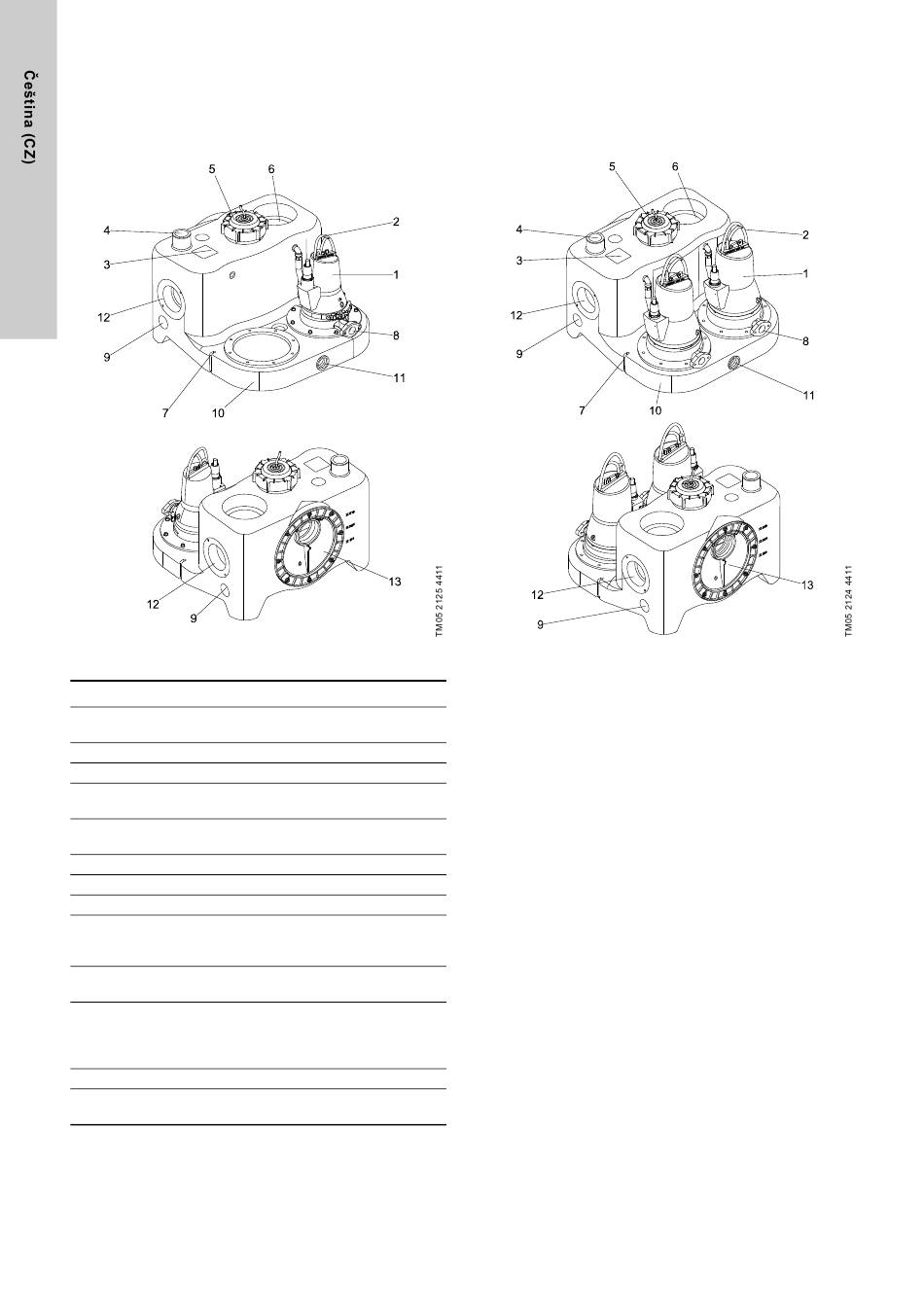

Obr. 1 Multilift MOG, přední a zadní pohled
Pol. Popis
Čerpadlo s mělnicím zařízením a vírovým oběžným
1
kolem Vortex
2 Zvedací konzola
3 Typový štítek
Odvětrávací přípojka, DN 70
4
(vnější průměr, 75 mm), otevřená
Šroubovací uzávěr pro inspekční otvor tlakové
5
trubky a nádrže
6 Vertikální vstup, DN 150, (těsnění je příslušenství)
7 Místo pro ukotvení stanice
8 Oválná příruba pro připojení výtlačného potrubí
Boční nebo horní vstup, DN 50,
9 (těsnění je příslušenství). Objímka pro MOG,
připojovací kus pro MDG
Sběrná nádrž s odnosným držadlem tvarovaným do
10
tělesa nádrže
Hrdlo pro ručně ovládané membránové čerpadlo,
1 1/2".
11
Objímka s těsněním pro MD; připojovací kus
s pružnou připojovací hadicí a svorkami pro MLD
12 Horizontální vstup DN 100, (těsnění je příslušenství)
Nastavitelný kotouč na vstupu, DN 100
13
(DN 150 volitelné jako příslušenství)
62
Obr. 2 Multilift MDG, přední a zadní pohled
