3. Všeobecný popis
Čerpací stanice Grundfos Multilift MD a MLD jsou dodávány
kompletní se sběrnou nádrží, čerpadly, snímačem hladiny, řídící
jednotkou LC 221 a připojovacím příslušenstvím.
Dále je uveden popis komponentů.

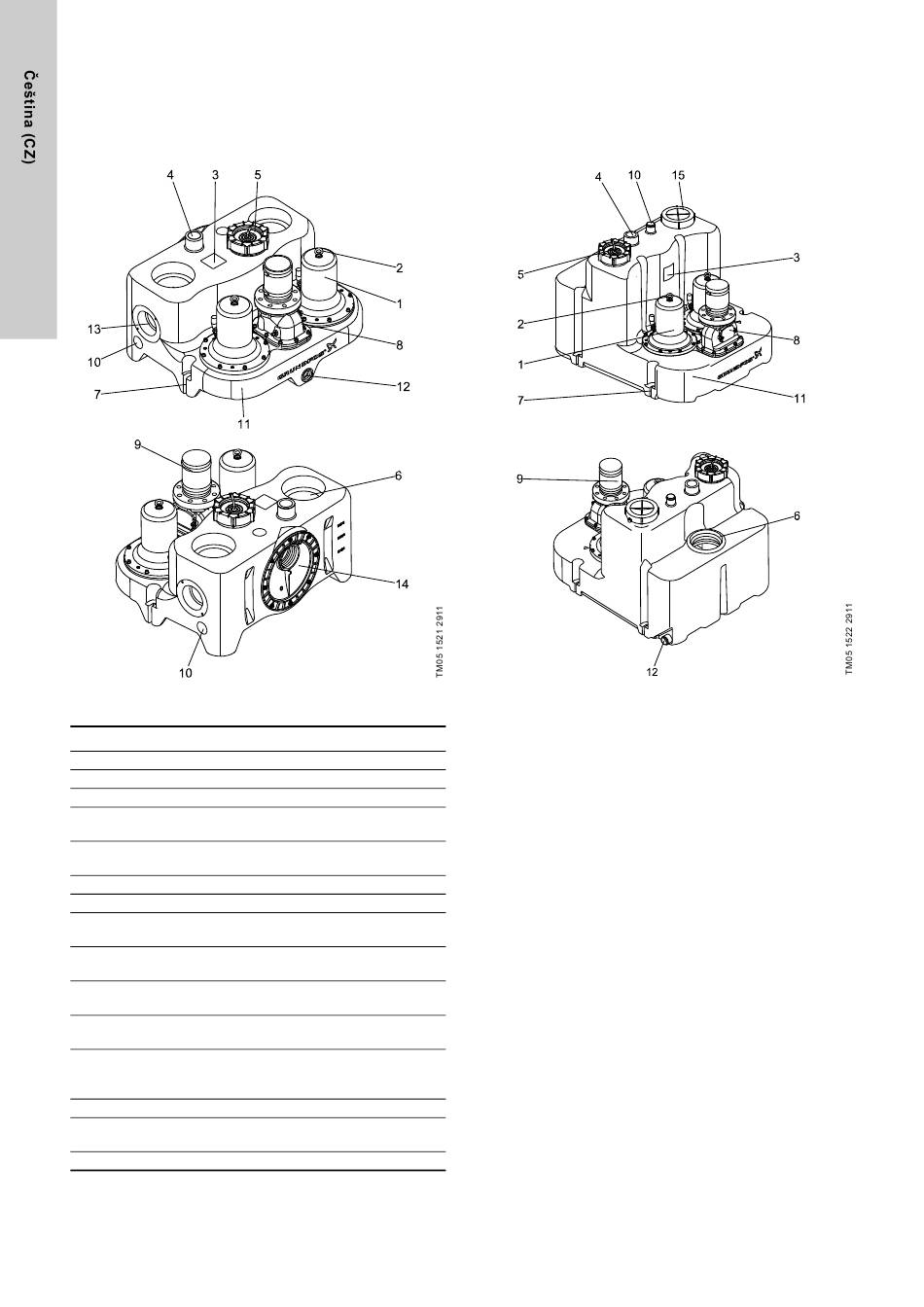

Obr. 1 Multilift MD, přední a zadní pohled
Pol. Popis
1 Čerpadlo
2 Zdvihací oko pro čerpadla
3 Typový štítek
Odvětrávací přípojka, DN 70 (vnější průměr, 75 mm),
4
otevřená
Šroubovací uzávěr pro tlakovou trubici a inspekční
5
otvor nádrže
6 Vertikální vstup, DN 150, (těsnění je příslušenství)
7 Místo pro ukotvení stanice
Zpětný motýlkový ventil, DN 80, s inspekčním krytem
8
a vypouštěcím šroubem k pozvednutí klapky ventilu
Výtlačná adaptérová příruba, DN 80, k potrubí ∅110
9
s pružným připojovacím kusem a dvěma svorkami
Boční nebo horní vstup, DN 50, (těsnění je
10
příslušenství) Objímka pro MD, spojovací kus pro MLD
Sběrná nádrž s odnosným držadlem tvarovaným do
11
tělesa nádrže
Hrdlo, pro ručně ovládané membránové čerpadlo,
12 1 1/2". Objímka s těsněním pro MD; připojovací kus
s pružnou připojovací hadicí a svorkami pro MLD
13 Horizontální vstup, DN 100, (těsnění je příslušenství)
Nastavitelný kotouč na vstupu, DN 100
14
(DN 150 volitelné jako příslušenství)
15 Samostatný kryt inspekčního otvoru
58
Obr. 2 Multilift MLD, přední a zadní pohled
