1.8 Önhatalmú átépítés és
alkatrészelőállítás
A szivattyút megváltoztatni vagy átépíteni csak a
gyártó előzetes engedélyével szabad. Az eredeti és
a gyártó által engedélyezett alkatrészek használata
megalapozza a biztonságot. Az ettől eltérő
alkatrészek beépítése a gyártót minden
kárfelelősség alól felmenti.
1.9 Meg nem engedett üzemmódok
A leszállított szivattyúk üzembiztonságát csak a
jelen üzemeltetési és karbantartási utasítás
2.1 Alkalmazási terület fejezete szerinti feltételek
közötti üzemeltetés biztosítja. A műszaki adatok
között megadott határértékeket semmiképpen sem
szabad túllépni.
2. Általános ismertetés - kisátemelők
A Grundfos Liftaway B 40-1 kisátemelője egy
kompakt padozatba süllyesztett berendezés, mely
egy tartályból és egy Unilift KP 150, Unilift KP 250
vagy Unilift AP12 tip. szintkapcsolós szivattyúból áll.
A szivattyú szintkapcsolója biztosítja a szivattyú
automatikus működtetését. Az átemelőberendezés
egy zuhanytálca vagy fürdőkád, egy kézmosó vagy
mosdókagyló, mosógép és padlóösszefolyó
szennyezettvizének összegyűjtésére és átemelésére
szolgál. Továbbá alkalmas a berendezés esővíz
összegyűjtésére és átemelésére.
A padlóba süllyesztett tartály magassága
változtatható, ezáltal fedlapja probléma nélkül egy
síkba hozható a padlószinttel.
Ez a kezelési utasítás csak a tartályra és a hozzá
tartozó, szivattyú beépítést elősegítő
szerelőkészletre vonatkozik. A szivattyú kezelési
utasítását a szivattyúval együtt kapja meg a
felhasználó.
2.1 Alkalmazási terület
A Liftaway B 40-1 átemelőberendezés olyan
zuhanytálca vagy fürdőkád, kézmosó vagy
mosdókagyló, mosógép és padlóösszefolyó
szennyezettvizének összegyűjtését és átemelését
biztosítja, melyekből a szennyezettvíz gravitációsan
nem vezethető be a csatornába.
A Liftaway B 40-1 berendezés nem alkalmazható
WC fekáliás szennyvizének az átemelésére.
Tipikus alkalmazási területek:
• Csurgalék és felületi vizek szivattyúzása.
• Csatorna-szint alatt lévő pincék és mosókonyhák
szennyezett vizének átemelése.
2.2 Szállítandó közegek
Szilárd hordalék nélküli szennyezettvíz.
Közeghőmérséklet: max 70°C.
A tartály ellenáll gyenge savaknak, pH-érték 4 és 10
közötti lehet.
Erősen zsírtartalmú szennyezettviz szivattyúzása
nem megengedett.
Egyéb feltételeket a szivattyúk kezelési utasítása
tartalmazza.
3. Működési leírás
A szennyvíz bekerül a csatlakoztatott
berendezésekből az átemelőberendezésbe.
A tartálybeli vízszinttől függően a szivattyút a
rászerelt szintkapcsoló automatikus üzemben be- ill.
kikapcsolja.
A beérkező szennyezettvízet a szivattyú a
nyomóvezetéken keresztül a már gravitációs
csatornába vagy a gyűjtőaknába kinyomja.
4. Műszaki adatok
Nyomócsatlakozás:
Bejövő csatlakozás:
Szellőző vezeték és/
vagy kábelbevezetés
csatlakozása:
Szivattyú műszaki
adatai:
5. Részegységek
a
e

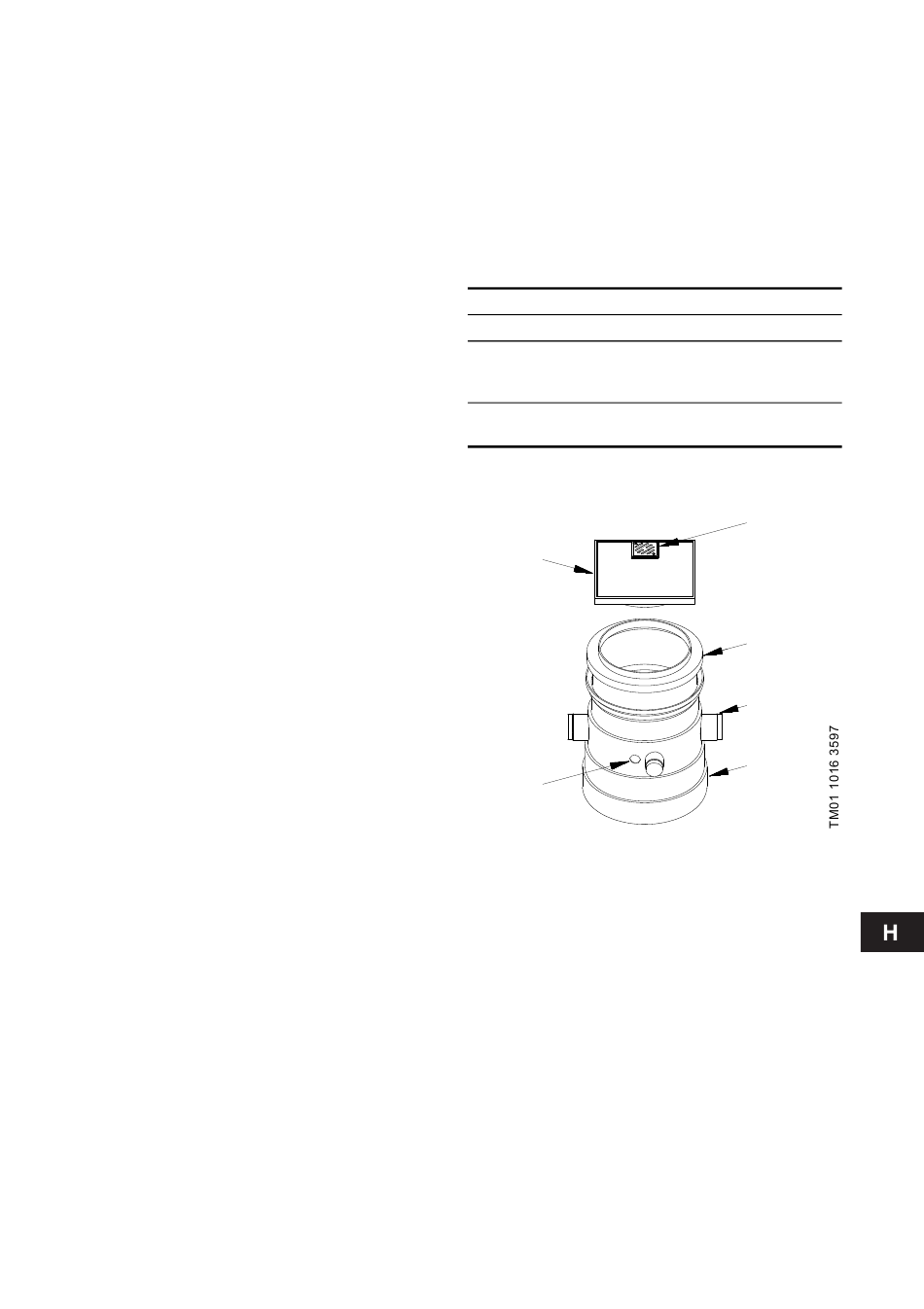

a. Elfordítható fedél öntött alumíniumból.
b. Műanyagtartály.
c. Padlóösszefolyó szifonnal.
d. 3 befolyócsonk (NÁ 100) és 1 csatlakozás
(NÁ 70) a szellőzés és/vagy a kábel
bevezetésére.
e. Nyomócsatlakozás kivezető nyílása.
f. Teleszkópikus nyaktag a fedél padlószinthez
történő illesztéséhez.
Egy további teleszkópikus rész megrendelésre
kapható. Ezzel a résszel együtt a max.
magasság eléri a 795 mm-t.
+ A tartályhoz tartozik még egy visszacsapó szelep
és fittingek a szivattyú beszereléséhez.
