Placa de características de la bomba
La placa de características está impresa en la bomba.

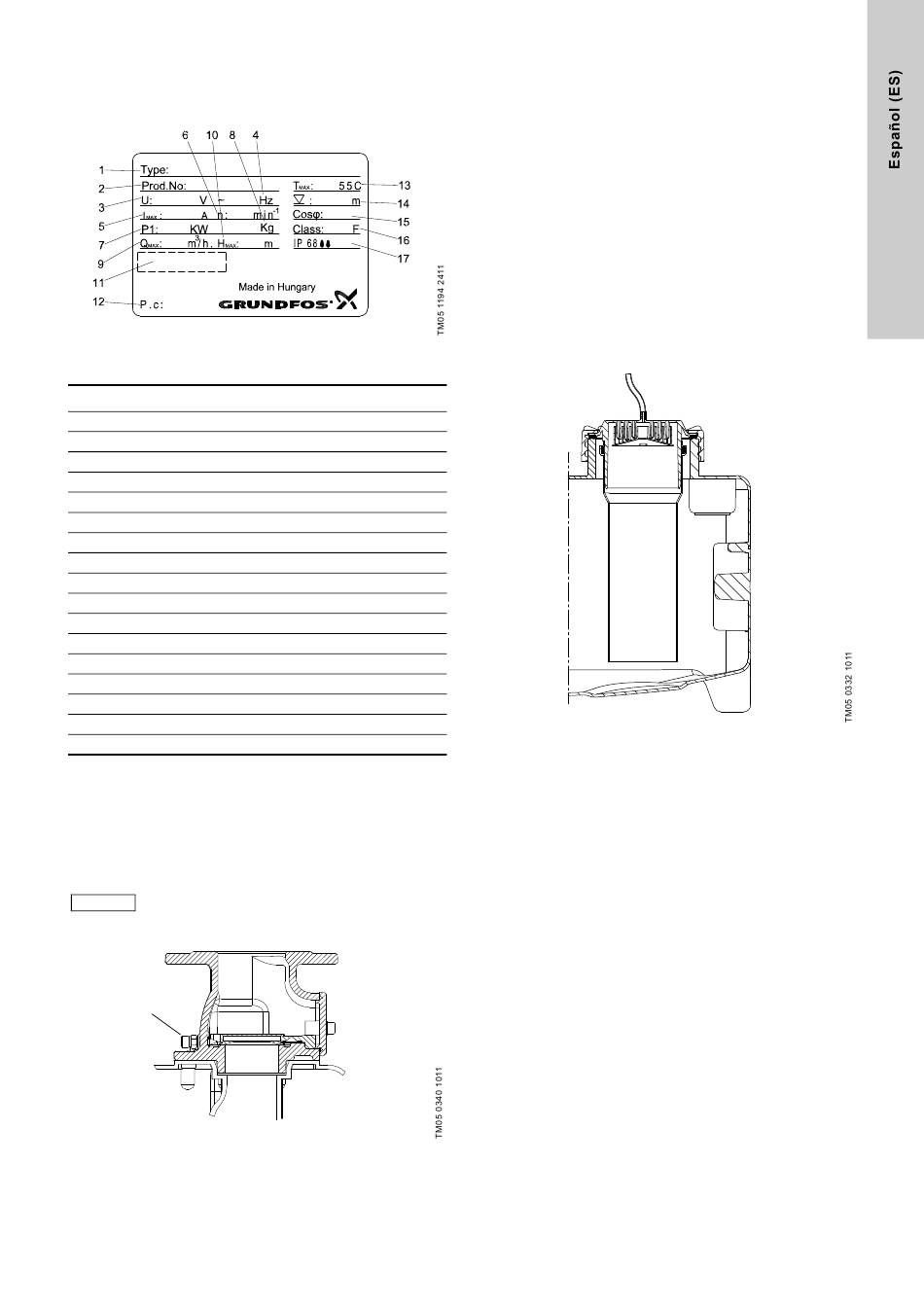

Fig. 3 Placa de características de la bomba
Pos. Descripción
1 Denominación
2 Código de producto
3 Tensión nominal
4 Frecuencia
5 Intensidad nominal
6 Velocidad nominal
7 Potencia de entrada nominal
8 Peso
9 Caudal máximo
10 Altura máxima
11 Certificados
12 Semana, año y día de fabricación
13 Temperatura máxima del líquido
14 Profundidad máxima de instalación
15 Factor de potencia
16 Clase de aislamiento
17 Clase de protección
5.1.3 Válvula de retención
La válvula de retención de DN 80 incluye un tornillo de purga
para levantar la solapa interna y poder, así, drenar la tubería de
descarga en caso de mantenimiento o reparación. La válvula
está diseñada y probada de conformidad con EN12050-4.
Véase la fig. 4.
Afloje un poco la tuerca de seguridad antes de
Nota
girar el tornillo de purga.
Tornillo de
purga
Fig. 4 Válvula de retención
5.1.4 Sensor de nivel
El sensor de presión piezorresistivo situado en el controlador
está conectado a un tubo de presión en el tanque mediante un
tubo flexible. El tapón de rosca donde el tubo flexible está conec-
tado incluye un sifón para aguas de condensación y una
conexión para un tubo de DN 100. Este tubo, el tubo de presión,
se extiende hacia abajo en el tanque. El nivel de líquido creciente
comprime el aire dentro del tubo de presión y del tubo flexible,
así como el sensor piezorresistivo transforma la presión cam-
biante en una señal analógica. La caja de control utiliza la señal
analógica para arrancar y detener la bomba y para indicar una
alarma de nivel alto de agua. El tubo de presión está fijado por
debajo del tapón de rosca y se puede extraer para llevar a cabo
labores de mantenimiento o reparaciones, así como para la lim-
pieza del interior del tubo. Una junta tórica garantiza que todo
queda herméticamente cerrado.
El tubo flexible se suministra con una longitud de 4 o 10 m.
El tubo flexible debe conectarse al controlador.
Fig. 5 Tapón de rosca con tubo flexible, tubo de DN 100 y
sifón para aguas de condensación
145
