Parker EME
4.4.8.2
Verstärkungsabgleich
Durchführen eines Offsetabgleichs beim Arbeiten mit der ±10V analogen
Schnittstelle im Optimierungsfenster unter Optimierung: Analogeingang:
Verstärkung [170.2].
Als Standard ist ein Verstärkungswert von 1 eingetragen.
Den aktuell eingelesenen Wert können Sie im Statuswert "Analogeingang"
(Optimierungsfenster rechts oben) ablesen.
Der Statuswert "Analogeingang" zeigt den korrigierten Wert an.

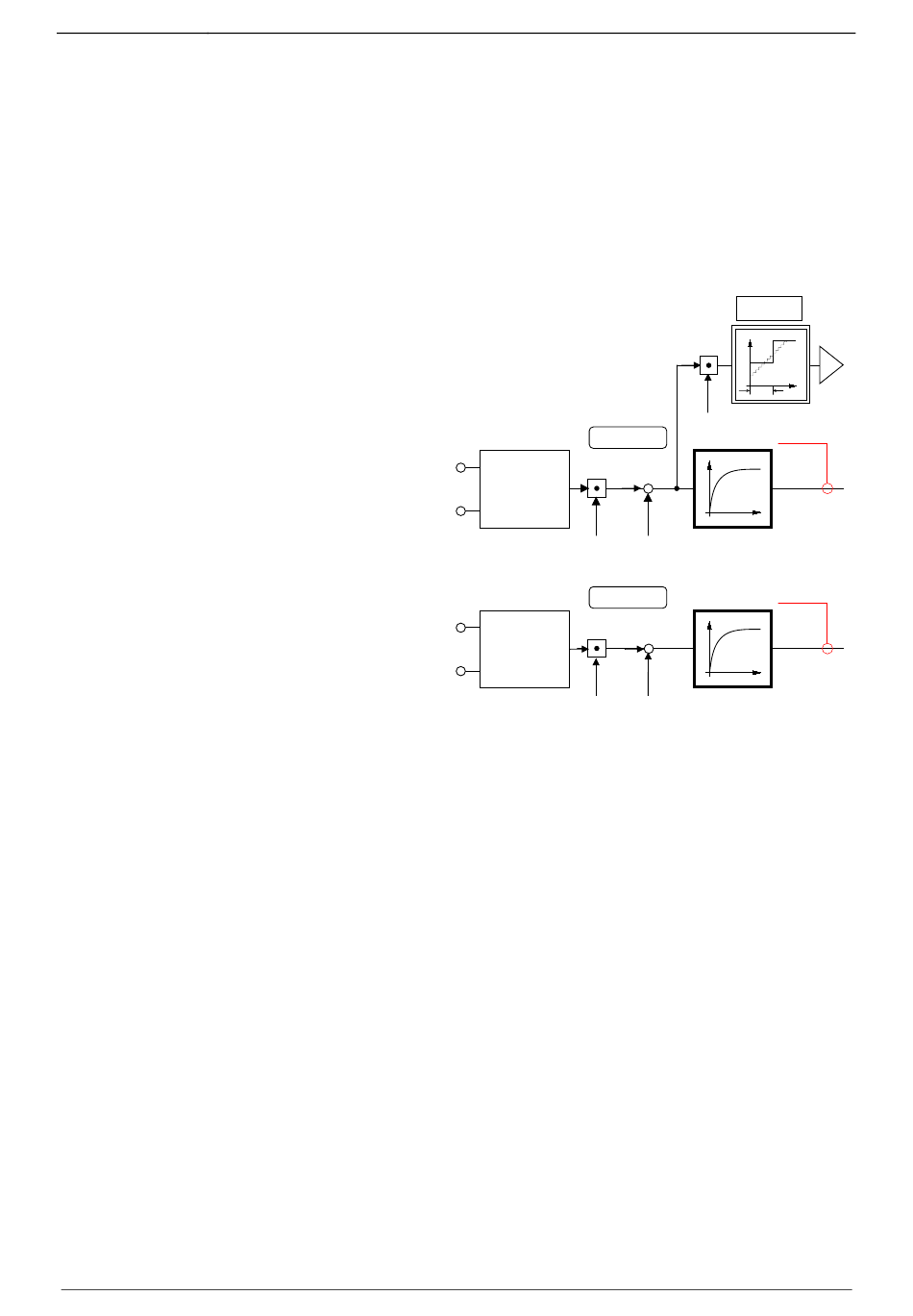

4.4.8.3
Signalaufbereitung der Analog-Eingänge
X11/9 +
X11/11-
X11/10+
X11/2-
B: weiterführendes Strukturbild (siehe Seite 230)
190-120113N09 C3I12T11 Juni 2014
Analog 0
Actual
value
+
monitoring
170.2
170.4
Analog 1
Actual
value
+
monitoring
171.2
171.4
Inbetriebnahme Compax3
Precise
interpolation
B
T
config
685.3
170.3
685.4
171.3
239
