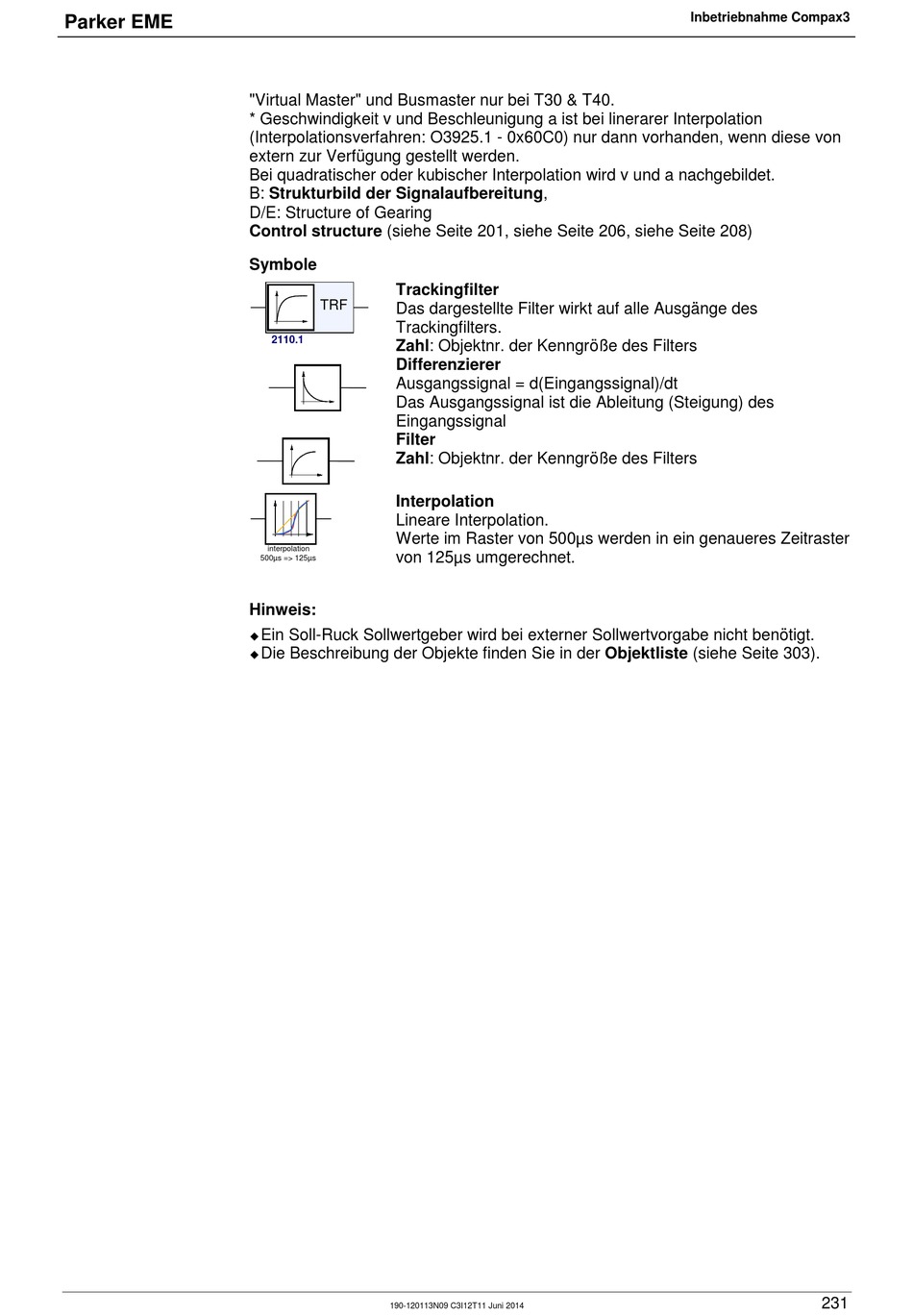

Parker EME
"Virtual Master" und Busmaster nur bei T30 & T40.
* Geschwindigkeit v und Beschleunigung a ist bei linerarer Interpolation
(Interpolationsverfahren: O3925.1 - 0x60C0) nur dann vorhanden, wenn diese von
extern zur Verfügung gestellt werden.
Bei quadratischer oder kubischer Interpolation wird v und a nachgebildet.
B: Strukturbild der Signalaufbereitung,
D/E: Structure of Gearing
Control structure (siehe Seite 201, siehe Seite 206, siehe Seite 208)
Symbole
Trackingfilter
TRF
Das dargestellte Filter wirkt auf alle Ausgänge des
Trackingfilters.
2110.1
Zahl: Objektnr. der Kenngröße des Filters
Differenzierer
Ausgangssignal = d(Eingangssignal)/dt
Das Ausgangssignal ist die Ableitung (Steigung) des
Eingangssignal
Filter
Zahl: Objektnr. der Kenngröße des Filters
Interpolation
Lineare Interpolation.
Werte im Raster von 500µs werden in ein genaueres Zeitraster
interpolation
von 125µs umgerechnet.
500µs => 125µs
Hinweis:
Ein Soll-Ruck Sollwertgeber wird bei externer Sollwertvorgabe nicht benötigt.
Die Beschreibung der Objekte finden Sie in der Objektliste (siehe Seite 303).
190-120113N09 C3I12T11 Juni 2014
Inbetriebnahme Compax3
231
