Inbetriebnahme Compax3
Ohne
Motornullpunkt,
ohne
Wende-Initiatoren
112
Maschinennull-Modes mit Maschinennull-Initiator (an X12/14)
In diesem Kapitel finden Sie
Ohne Motornullpunkt ..................................................................................................... 112
Mit Motornullpunkt ......................................................................................................... 115
Ohne Motornullpunkt
In diesem Kapitel finden Sie
Ohne Wende-Initiatoren ................................................................................................. 112
Mit Wende-Initiatoren..................................................................................................... 113
Ohne Wende-Initiatoren

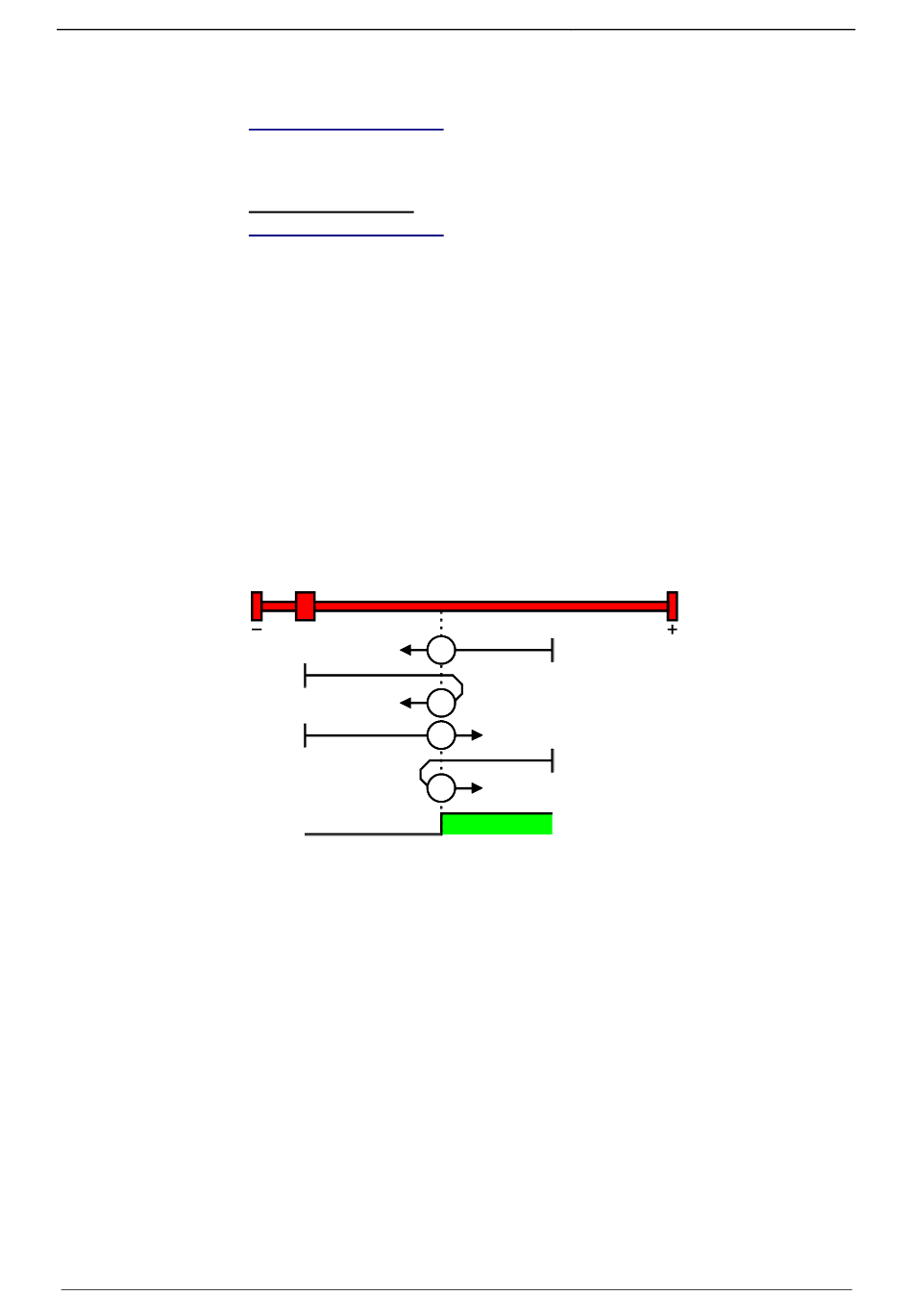

MN-M 19,20: MN-Initiator = 1 auf der positiven Seite
Der MN-Initiator kann an beliebiger Stelle innerhalb des Verfahrbereichs
angebracht werden. Der Verfahrbereich teilt sich dann auf in 2
zusammenhängende Bereiche; einen Bereich mit deaktivierten MN-Initiator (Links
vom MN-Initiator) und einen Bereich mit aktiviertem MN-Initiator (Rechts vom
MN-Initiator).
Bei inaktivem MN-Initiator (Signal=0) wird der Maschinennull in positiver
Verfahr-Richtung gesucht.
MN-M 19: Die negative Flanke des MN-Initiators wird direkt als MN verwendet (der
Motornullpunkt bleibt unberücksichtigt)
MN-M 20: Die positive Flanke des MN-Initiators wird direkt als MN verwendet (der
Motornullpunkt bleibt unberücksichtigt)
1
1: Logischer Zustand
190-120113N09 C3I12T11 Juni 2014
19
19
20
20
Positionieren über digitale E/As
